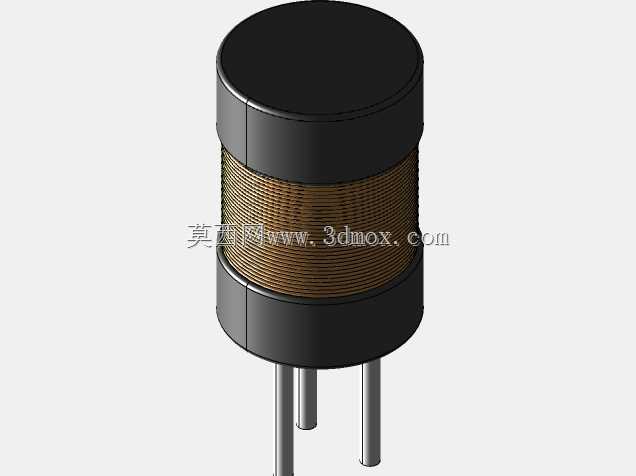

在便携消费电子、小型通讯终端、低压供电模块的电路设计中,升压电感是DC-DC升压拓扑里不可或缺的储能元件,这款PDL3W0608鼓芯电感的三维结构,完全还原了量产直插功率电感的真实装配关系,能为电路板布局、元件选型、结构干涉检查提供精准的三维参考。从实际电路应用场景来看,这类鼓芯升压电感常被用在4-12V输入的小功率升压回路中,比如蓝牙模块供电、便携数码产品的背光驱动、小型传感器的升压供电单元,依靠绕组在开关管导通阶段储存磁场能量,关断阶段释放能量完成电压抬升,相比同尺寸的贴片功率电感,直插引脚的结构在手工焊接、小批量试制、抗振动要求稍高的工控类小型电路板上,装配可靠性更有优势。
从结构设计思路来看,这款电感采用上下对称的铁氧体磁盖加中间鼓形磁芯的组合结构,中间鼓芯部分是绕制漆包线的载体,上下磁盖通过粘接或者卡扣方式与鼓芯组合,形成闭合度较高的磁路,能有效减少漏磁,避免对周边电路元件造成电磁干扰。绕组采用多层密绕的漆包铜线,紧密排布在鼓芯的绕线区域,绕组两端分别连接两根直插式镀锡引脚,引脚从底部磁盖的预留孔位穿出,保持固定的引脚间距,适配标准2.54mm网格的PCB焊盘设计,在做PCB布局时可以直接调用该三维模型核对焊盘位置、元件高度,避免出现元件与外壳、周边接插件干涉的问题。
在外形尺寸与安装边界上,这款电感主体为圆柱形结构,主体直径、绕线区高度、总高度都严格按照量产规格的尺寸建模,引脚直径、引脚伸出长度、引脚中心距都符合直插元件的通用安装规范,在结构设计时,需要预留出元件本体的圆柱形安装空间,底部要保证引脚穿过PCB后有足够的焊接余量,同时要注意电感顶部与产品外壳内壁的安全距离,避免装配时挤压磁盖造成磁芯破损。另外,绕线区域的外层没有额外包封层,建模时还原了铜线绕制的层叠纹理,能直观看到绕组的排布方式,在做电磁兼容相关的结构评估时,可以参考绕组的位置合理安排周边敏感元件的布局,比如远离霍尔传感器、信号接收天线等易受磁场干扰的器件。
从功能特性的结构匹配来看,鼓芯结构的磁芯设计让这款电感在3W左右的功率等级下,能保持较低的直流电阻,减少导通损耗,上下磁盖的存在既可以约束磁路,提升电感量的稳定性,也能对中间的绕组形成物理防护,避免生产装配过程中刮伤漆包线造成匝间短路。直插引脚的刚性比贴片引脚更好,在有轻微振动的使用场景下,不容易出现引脚脱焊的问题,适合用在对可靠性有一定要求的小型通讯类设备、便携检测仪器的升压电路中。建模时还原了磁芯与绕组的装配间隙、引脚与磁盖的固定结构,能让结构工程师清晰看到元件的各个组成部分的尺寸边界,在做整机堆叠设计时,不需要额外测量实物尺寸,直接调用模型就能完成空间校验,大幅缩短选型和布局的时间。
