超低压数据线用贴片共模扼流圈结构

做消费类电子硬件结构设计快十年，经手的接口防护类磁件少说也有上百款，这款贴片共模扼流圈的结构设计，刚好踩中了当下便携数码产品小型化、高集成度的选型痛点。先从实际应用场景说，这类器件主要用在超低压供电线路、USB类数据传输链路里，不管是便携充电头的输出端、手机尾插小板的信号通路，还是轻薄本的内置接口转接板，都能看到同结构磁件的身影——核心作用是滤除线路上的共模电磁干扰，避免数据传输出现丢包、误码，同时抑制供电线路的高频杂波窜入后端敏感芯片，也能防止设备自身的电磁辐射向外泄露，满足各类电子产品的EMC合规要求。

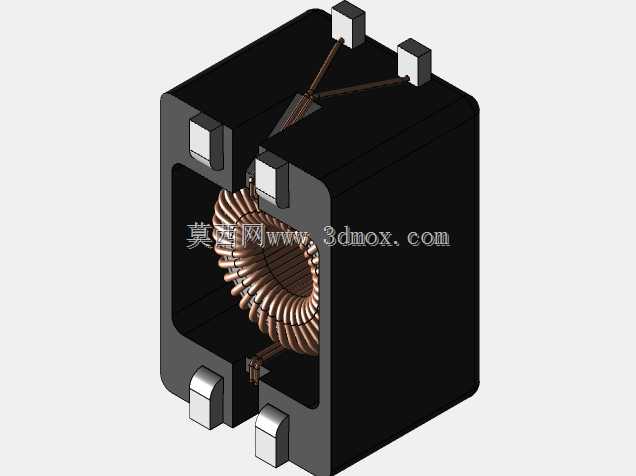

从结构设计思路来看，这款器件采用了封闭式磁壳加内置环形磁芯的组合方案，没有采用传统的开放式磁环结构，外层的黑色塑磁外壳一方面可以约束内部磁路，减少漏磁对周边高密度排布的其他元件造成磁干扰，另一方面也能给内部的漆包线绕组提供物理防护，避免SMT回流焊过程中高温气流冲散线圈，或是组装过程中磕碰造成绕组变形。引脚的设计完全遵循SMD表贴工艺要求，六个金属化端电极分别排布在壳体的两侧长边位置，电极的伸出高度、焊盘宽度都匹配常规的钢网开孔参数，不需要额外定制治具就能适配标准的高速贴片机吸嘴拾取，过回流焊的时候熔融焊锡能顺着电极的爬锡面形成均匀的焊点，焊接后抗剪切强度能满足便携设备常规跌落测试的要求，不会出现虚焊、掉件的问题。

内部的绕组采用了对称双线并绕的方式绕制在纳米晶磁环上，绕线的匝数、线径都经过阻抗匹配计算，保证差模信号通过的时候两个绕组产生的磁场相互抵消，不会对正常的供电、数据传输造成额外的插入损耗，而共模干扰信号通过时，两个绕组的磁场同向叠加，呈现高阻抗状态，把干扰能量转化为热能耗散掉。磁环的固定方式也做了优化，没有采用额外的胶水粘接，而是通过外壳内部的定位卡槽把磁环牢牢卡在腔体中心位置，绕线的出线端直接和端电极通过熔接工艺连接，避免了传统焊接方式带来的虚接、内阻偏大问题，也减少了生产过程中的胶水用量，符合当下电子制造的环保要求。

再说到安装边界和外形尺寸，这款器件的本体长宽尺寸控制在6mm×3mm区间，总高度不超过3mm，属于小尺寸表贴磁件，在PCB布局的时候，只需要在对应位置预留匹配尺寸的焊盘，不需要在壳体周边预留额外的避让空间，哪怕是板上元件排布密度达到每平方厘米二十个以上的高密度小板，也能轻松塞下。需要注意的是，布局的时候尽量不要把这款扼流圈紧贴着高频晶振、蓝牙天线这类敏感器件摆放，哪怕外壳做了磁屏蔽，近距离还是会有微弱的漏磁影响射频性能；焊盘的走线尽量从焊盘的外侧引出，不要在两个相邻电极之间走细间距信号线，避免焊接时焊锡桥连造成短路。另外，器件的顶部是平整的平面，贴装的时候吸嘴可以完全贴合，不会出现拾取偏移的问题，壳体的边角做了小角度的倒角处理，编带包装的时候能顺利顺着料带轨道进入贴片机的拾取位，不会出现卡料的情况。

从实际选型适配的角度说，这款扼流圈的额定电流、阻抗参数刚好覆盖了低压小功率供电、USB2.0及以下速率数据传输的需求，相比传统的直插式共模电感，占用的PCB面积减少了六成以上，焊接后的整体高度也更低，完全适配当下消费类电子产品越做越薄的设计趋势。很多新手工程师在做接口防护设计的时候，容易忽略共模扼流圈的结构尺寸对生产良率的影响，选了开放式磁环结构的器件，结果过回流焊的时候线圈受热变形，或是贴装的时候吸嘴没法稳定拾取，反而拉高了整体生产成本，这种带封闭外壳的表贴结构，刚好能规避这类生产端的问题，同时满足性能要求。
