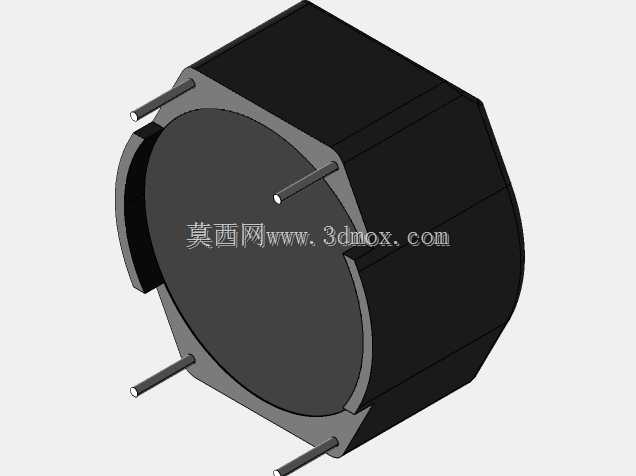

PZ-DCM2515EMI共模扼流圈结构设计

在通讯终端、工业控制板卡、消费类电子设备的电源输入端口，共模扼流圈是抑制传导类电磁干扰的核心被动元件，这款PZ-DCM2515规格的EMI共模扼流圈，正是针对板载直流电源回路的共模噪声抑制需求开发的结构件。从实际应用场景来看，这类扼流圈通常布置在PCB板电源入口的整流滤波环节之后，串联在正负供电线路中，既不会对正常传输的差模直流信号产生额外衰减，又能对线路上耦合产生的共模高频干扰形成高阻抗，将噪声能量转化为热能耗散，避免干扰信号沿电源线传导至后级敏感电路，或是向外辐射超出电磁兼容标准限值的电磁波。

从产品功能特性上看，这款扼流圈采用闭合磁路的结构设计，磁芯选用高初始磁导率的软磁铁氧体材质，两组绕组采用对称同向绕制工艺，确保两组线圈的电感量偏差控制在极小范围内，当差模电流流过时，两个绕组产生的磁场在磁芯内相互抵消，不会出现磁饱和现象，即使在额定工作电流下也能保持稳定的电感值；而共模干扰电流流过时，两个绕组产生的磁场同向叠加，呈现很高的感抗，以此实现对共模噪声的有效抑制。引脚采用直插式硬铜引脚设计，引脚表面做镀锡处理，兼顾焊接时的润湿性与结构强度，能够适配波峰焊、手工焊等多种板载焊接工艺，避免焊接过程中出现引脚虚焊、脱落的问题。

在设计思路层面，这款扼流圈的外形采用切边八边形的壳体结构，并非传统的圆形磁芯外廓，这种设计一方面是为了在PCB板上排布时，能够更好地贴合相邻元件的布局边界，减少圆形结构带来的边角空间浪费，提升板上空间利用率；另一方面，切边结构能够在自动化插件作业时，为视觉定位系统提供明确的识别特征，降低插件机的识别偏差，提升SMT或THT产线的装配良率。磁芯外部的包覆层采用阻燃级环氧塑封材质，既可以对内部绕组与磁芯形成物理防护，避免生产装配过程中出现磕碰导致磁芯碎裂、绕组漆包线破损，也能满足电子设备阻燃等级的相关要求，防止元件过热时出现明火蔓延的风险。

从外形尺寸与安装边界来看，这款扼流圈的主体最大外径适配25mm级别的安装空间，本体高度控制在15mm区间，四个引脚的排布间距符合通用板载电感的引脚孔位规范，设计时预留的引脚伸出长度能够适配1.2-2.0mm厚度的PCB板，焊接后引脚在PCB背面的伸出长度控制在标准要求范围内，不会与背面的元件或结构件产生干涉。在进行PCB布局设计时，需要注意在扼流圈周边预留至少1mm的安全间距，避免周边金属件靠近磁芯影响绕组的电感量，同时要注意将扼流圈的布置位置远离板上的高频信号走线，防止磁芯漏磁耦合到信号回路中引入新的干扰。

对于结构设计与硬件选型从业者来说，这类共模扼流圈的三维模型能够直接导入到PCB结构装配文件中，提前验证元件与周边壳体、相邻元件的空间干涉情况，避免在样机试制阶段才发现元件高度超差、位置干涉的问题，大幅缩短产品开发的迭代周期。建模过程中对引脚直径、引脚间距、本体切边角度、安装定位基准的精准还原，能够确保结构设计阶段的干涉检查结果与实际装配情况完全一致，减少后期改板的成本投入。
