PD5845贴片功率电感结构三维设计

　　在消费类电子、通讯终端、工业控制板卡的电源回路设计中，贴片功率电感一直是DC-DC转换回路里的核心被动元件，承担着储能、滤波、抑制纹波电流的关键作用，PD5845这类大电流贴片功率电感，常被用在负载电流较高的电源支路，比如便携设备的快充输入回路、通讯模块的供电稳压端、车载电子的低压差线性稳压前端，相比传统插件电感，它的表贴封装能大幅压缩PCB板面占用空间，适配SMT高速贴装的生产工艺，减少波峰焊工序的人工插件成本。

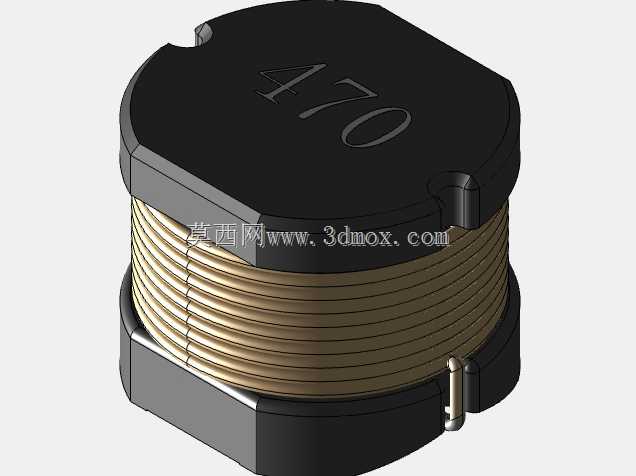

　　从结构设计来看，这款电感采用了屏蔽式绕线结构，上下端的磁芯外壳形成闭合磁路，能有效降低绕组工作时的漏磁，避免对板上相邻的敏感信号线路造成电磁干扰，顶部刻印的470标识对应47μH的标称电感量，方便生产环节的目视核对与SMT上料前的物料校验。绕组采用多股漆包铜线并绕的结构设计，在有限的封装空间内尽可能提升导线的有效载流面积，降低大电流工况下的绕组直流电阻，减少电感自身的导通损耗，避免长时间带载时出现过热降额的问题，绕组两端的引出端直接焊接在底部的金属焊盘上，焊盘采用扁平化设计，焊接后与PCB焊盘形成面接触，既提升了焊接的机械强度，也降低了引脚接触电阻，同时能承受更高的机械振动与冲击载荷，适配车载、工业设备这类高可靠性要求的应用场景。

　　在外形与安装边界设计上，这款电感采用近似圆角方形的外轮廓，相比圆形绕线电感能更高效利用PCB板面的排布空间，相邻元件排布时不会出现圆形元件的边角空隙浪费，整体高度控制在适配常规板卡元件限高的范围内，不会对设备的结构堆叠造成干涉。磁芯外壳的侧边设置了定位缺口，在SMT贴装过程中，贴片机的视觉系统可以通过缺口快速识别元件的摆放方向，避免反向贴装导致的焊接不良，同时缺口位置也能作为点胶固定的辅助定位点，在需要额外加固的高振动场景下，可在缺口处点涂红胶提升元件与PCB的结合强度。

　　设计建模过程中，需要重点把控磁芯与绕组的配合间隙，间隙过大会导致磁路磁阻上升，电感量出现偏差，间隙过小则可能在生产组装时刮破绕组外层的漆包线绝缘层，造成匝间短路的失效问题，同时底部焊盘的共面度需要严格控制，确保回流焊过程中每个焊盘都能与锡膏充分接触，避免虚焊、立碑等SMT焊接缺陷。从实际选型应用的角度，这类屏蔽式贴片功率电感在设计选型时，除了关注标称电感量、饱和电流、温升电流这些核心电参数，三维结构的安装尺寸、焊盘位置公差、元件高度也是结构设计阶段需要重点核对的内容，精准的三维模型能帮助PCB工程师在Layout阶段提前完成元件排布的干涉检查，避免后期打样后出现元件与结构件、相邻元件的空间冲突，也能为SMT钢网开孔设计提供准确的焊盘尺寸参考，提升批量生产的焊接良率。绕线部分的建模还原了实际生产中的绕组排布方式，每层导线的排列紧密贴合磁芯中柱的轮廓，没有出现建模中常见的绕组错位、间隙不均的问题，能直观呈现实际产品的绕组占空比，帮助工程师评估不同线径、匝数方案下的空间利用率，磁芯外壳的分模线位置也按照实际量产产品的结构做了还原，没有出现理想化建模的无分模线、无工艺圆角的问题，模型的细节还原度能满足结构设计、虚拟装配、产品展示等多场景的使用需求。
