PDRH1210D贴片式共模扼流圈结构设计

　　在高密度PCB板级电磁兼容设计场景中，共模扼流圈是抑制信号线、电源线上共模电磁干扰的核心被动元件，这款PDRH1210D规格的贴片式共模扼流圈，主要面向消费类电子、工业控制板卡、小型通讯终端的板载EMI滤波需求，适配回流焊的SMT全自动贴装生产工艺，能够在不占用过多板上垂直空间的前提下，完成对高频共模噪声的有效衰减。从实际电路应用来看，这类扼流圈通常串联布置在高速差分信号链路、低压直流供电入口位置，当共模高频噪声电流流过线圈时，两个绕向一致的绕组会产生同向叠加的磁场，对共模信号呈现高阻抗特性，而对于正常传输的差模工作电流，两个绕组产生的磁场相互抵消，不会对正常信号造成额外衰减，也不会带来额外的直流损耗，避免影响电路的正常工作效率。

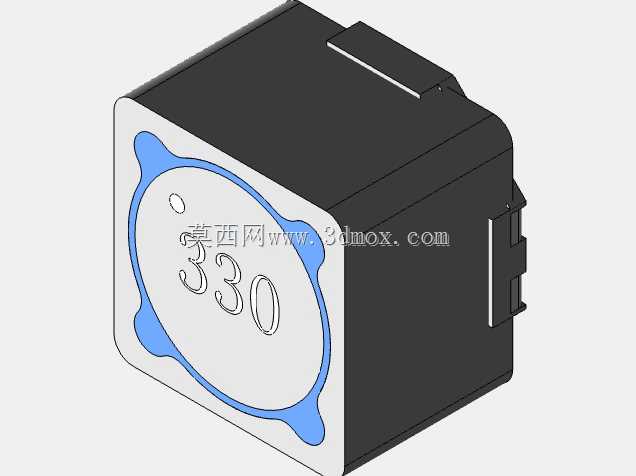

　　在结构设计层面，这款扼流圈采用立方体塑封外壳结构，外壳选用耐高温的工程塑料材质，能够承受SMT回流焊过程中的峰值高温，不会出现壳体变形、引脚移位的问题，外壳正面预留了标识印刷区域，清晰标注元件参数，方便生产过程中的视觉识别与来料核对，避免错料问题发生。外壳边角做了小圆弧过渡处理，既可以减少贴装过程中吸嘴取件时的吸附漏气问题，也能避免尖锐边角在周转过程中产生碎屑，影响PCB板的清洁度。引脚部分采用贴片式鸥翼引脚设计，引脚位置严格按照1210封装尺寸的标准焊盘布局设计，引脚伸出外壳的长度、宽度都经过匹配优化，焊接时能够形成饱满的焊点，同时避免相邻引脚之间出现连锡短路的问题，引脚表面做了镀锡处理，提升焊锡浸润性，保证焊接可靠性。

　　从安装边界来看，这款元件的封装尺寸适配1210标准贴片焊盘，设计PCB封装时需要在元件本体周边预留0.3mm以上的安全间距，避免和周边贴片元件产生干涉，元件顶部距离上方结构件的间隙需要预留至少0.5mm，满足贴装设备的吸嘴取件高度要求，同时也避免后续组装过程中压碰元件造成损坏。在磁芯与绕组的内部结构设计上，这款扼流圈选用高磁导率的铁氧体磁芯，绕组采用双线并绕的方式，保证两个绕组的电感量、直流电阻参数高度一致，避免因为绕组参数不对称导致差模信号转换为共模信号，反而引入额外的电磁干扰，绕组的线径选择经过额定电流核算，保证在额定工作电流下，绕组的温升控制在元件允许的范围内，不会因为过热导致磁芯性能下降、绝缘层老化。

　　外壳与磁芯、绕组之间采用耐高温环氧树脂填充固化，既可以固定内部绕组与磁芯的相对位置，避免在震动、冲击环境下出现绕组移位、引脚脱焊的问题，也能提升绕组之间、绕组与磁芯之间的绝缘性能，满足板级电路的绝缘耐压要求。在实际选型应用中，设计人员需要根据电路的工作电流、需要抑制的噪声频段、线路阻抗来匹配对应参数的扼流圈，这款结构的扼流圈因为采用贴片式封装，相比传统插件式共模电感，能够大幅减少板上占用面积，同时省去插件工序的人工成本，适配高速SMT生产线的生产节奏，在便携电子设备、小型工业控制模块、车载小型电子单元的板卡设计中都有广泛的适配空间。建模过程中需要重点把控引脚的共面度，保证所有引脚的底部处于同一平面，共面度误差控制在0.1mm以内，避免贴装时出现虚焊问题，同时外壳的尺寸公差需要按照塑封件的通用公差等级设定，保证元件实际生产出来的尺寸和设计值偏差在允许范围内，不会出现贴装时干涉、吸嘴无法吸附的问题。标识区域的位置设计在外壳正面中心位置，避开边角的应力集中区域，避免塑封过程中标识区域出现缩痕，影响标识的印刷清晰度。
