贴片式共模扼流圈磁环电感结构设计

做消费类电子硬件结构设计快十年，经手的接口防护类器件数不清，这类SMD共模扼流圈是低压信号链路里最容易被新手忽略、却直接决定整机EMC性能的核心被动件。这次拆解还原的这款磁环结构共模扼流圈，主要针对超低压供电线路、USB类差分数据线的共模干扰抑制场景，在便携消费电子、小型工控板卡、车载低压信号模块里用量极大，很多工程师做接口防护时总想着堆TVS、加滤波电容，却忽略了共模扼流圈对高频共模噪声的抑制作用，最后整机过辐射测试时反复整改，问题往往就出在这类小器件的选型和结构匹配上。

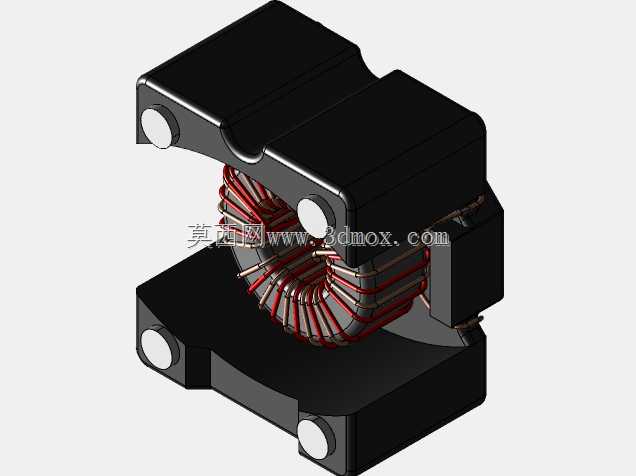

从实际使用场景来说，这类器件的安装边界完全遵循SMD表贴工艺要求，底部四个焊盘的位置严格对应PCB焊盘设计规范，焊盘的尺寸公差控制在±0.1mm以内，完全适配回流焊的工艺窗口，不需要额外做特殊钢网开口设计，量产时不会出现立碑、虚焊的问题。整体外形采用上下扣合的塑壳结构，外壳选用耐高温的工程塑料材质，能够承受回流焊过程中260℃以内的峰值温度，不会出现壳体变形、引脚移位的问题，同时塑壳的绝缘性能满足低压电子设备的安规要求，磁环绕组和外部金属结构之间的绝缘耐压完全满足常规低压设备的绝缘要求。

设计这款结构的时候，首先要考虑的是磁环的固定可靠性，磁环作为核心功能部件，绕组绕制完成后不能在壳体内出现松动，否则在设备振动、跌落的场景下，绕组线会出现移位、漆包线绝缘层破损的问题，直接导致器件失效。所以上下壳体的卡扣结构做了过盈配合设计，卡扣的扣合量经过反复调整，既不会因为扣合量太大导致组装时壳体开裂，也不会因为扣合量太小导致壳体松脱，磁环装入下壳后，壳体内部的定位筋刚好卡在磁环的上下端面和侧面，完全限制磁环的六个自由度，哪怕是通过1.5m高度的跌落测试，磁环也不会出现移位。

绕组部分采用双线并绕的方式，这是共模扼流圈的核心绕制工艺，两根漆包线的匝数完全一致，绕制方向对称，这样对于差模信号来说，两个绕组产生的磁场相互抵消，不会对正常传输的差分信号或者直流供电产生衰减，而对于线路上耦合进来的共模高频噪声，两个绕组产生的磁场同向叠加，呈现很高的感抗，把共模噪声转化为热能耗散掉，从而实现抑制共模干扰的作用。绕组的引脚直接引出到壳体底部的焊盘上，引脚和焊盘的连接部位做了平直处理，保证贴装时引脚和PCB焊盘完全贴合，焊接后的焊点强度满足机械应力测试要求。

很多新手工程师在选型这类器件的时候，只看标称的感值、额定电流，却忽略了器件的实际安装高度和周边器件的安全距离，这款结构的整体高度控制在3.2mm以内，完全适配便携电子设备内部紧凑的堆叠空间，不会和上方的屏蔽罩、结构件产生干涉。同时壳体两侧的定位凸点，在PCB设计时可以对应做丝印定位框，SMT贴装时吸嘴吸附上壳的平整顶面，不会出现吸嘴吸附偏移的问题，贴装精度能够保证在0.05mm以内，适配高速SMT产线的贴装要求。

从功能特性上来说，这类磁环结构的共模扼流圈相比工字结构的共模电感，磁路闭合性更好，漏磁更小，不会对周边的敏感器件比如霍尔传感器、射频天线产生磁干扰，特别适合用在集成度高、器件排布密集的小型电路板上。绕组的线径选择完全匹配额定电流的要求，长时间满负载工作时的温升控制在20K以内，不会因为器件过热导致周边塑料件老化、焊盘脱落的问题。另外，塑壳的阻燃等级达到UL94-V0级，哪怕器件出现极端过流故障，也不会出现明火，满足消费电子和车载电子的阻燃要求。

做这类被动件的三维建模时，最容易出错的地方是焊盘的位置度和绕组的出线角度，如果焊盘位置偏差超过0.15mm，量产时就会出现批量虚焊的问题，如果绕组出线角度不对，就会导致组装时漆包线被壳体压破，出现匝间短路的问题。所以建模过程中，每一个尺寸都要对应实际量产的工艺公差，不能只看外观相似就随意定尺寸，尤其是卡扣的配合尺寸、磁环的定位尺寸、焊盘的共面度，这些都是直接影响器件能不能正常量产使用的关键参数。很多网上下载的模型只做了外观，关键的安装尺寸不对，工程师如果直接拿来用在PCB结构设计里，最后开模或者贴装的时候就会出现干涉、贴装不上的问题，反而耽误项目进度。

在实际的电路应用里，这类扼流圈通常布置在接口的进线端，比如Type-C接口的D+、D-差分线上，或者低压直流供电的入口处，靠近接口放置才能最大化发挥共模抑制的作用，如果放置位置离接口太远，干扰信号已经耦合到板卡的其他走线上，再加扼流圈的效果就会大打折扣。同时在PCB布局时，扼流圈下方不要走其他高速信号线，避免漏磁耦合到其他信号线上产生新的干扰，这些都是结构设计和PCB设计需要协同考虑的点，三维模型的准确性直接决定了布局阶段能不能提前发现这些干涉和耦合风险。
