PDRH104R贴片功率电感器三维结构设计

　　在消费电子、通讯终端、工业控制板卡的电源回路设计中，贴片式功率电感始终是DC-DC转换、滤波储能环节的核心被动元件，PDRH104R作为大电流贴片功率电感的常用规格，其三维结构的精准还原，对PCB布局仿真、结构干涉校验、整机装配公差分析有着不可替代的实际价值。不同于传统插件电感的引脚穿孔安装逻辑，这款电感采用全表面贴装设计，底部两个金属化端电极直接与PCB焊盘形成SMT焊接连接，无需预留穿孔空间，能够大幅压缩板卡的垂直占用空间，适配当前电子产品高密度组装的设计趋势。从结构设计逻辑来看，这款电感采用屏蔽式绕线结构，外部的方形磁屏蔽罩采用合金磁粉压铸成型，能够将绕组产生的漏磁约束在磁体内部，相比非屏蔽功率电感，可大幅降低对周边敏感器件的电磁干扰，这一特性在集成度极高的4G、5G通讯终端主板设计中尤为关键——通讯类设备的射频接收回路对电磁杂散极为敏感，若电感漏磁超标，极易导致射频灵敏度下降、通话杂音、数据传输误码率上升等问题，屏蔽式结构恰好能规避这类设计风险。

　　在实际功能层面，这款电感主要承担电源回路的储能续流与纹波滤波作用：在Buck拓扑的降压电路中，高端MOS管导通时电感将电能转化为磁能存储，MOS管关断时电感释放磁能为后端负载持续供电，配合输出电容将开关动作产生的电压纹波抑制在允许范围内，保障主控芯片、射频模块、存储单元等负载的供电稳定性。其磁路设计采用闭合磁路结构，相比开磁路电感，在相同体积下能够实现更高的饱和电流，避免大负载工况下电感量骤降导致的电源转换效率下跌、输出电压不稳等问题，可适配峰值电流较高的便携设备快充回路、射频功放供电回路等场景。

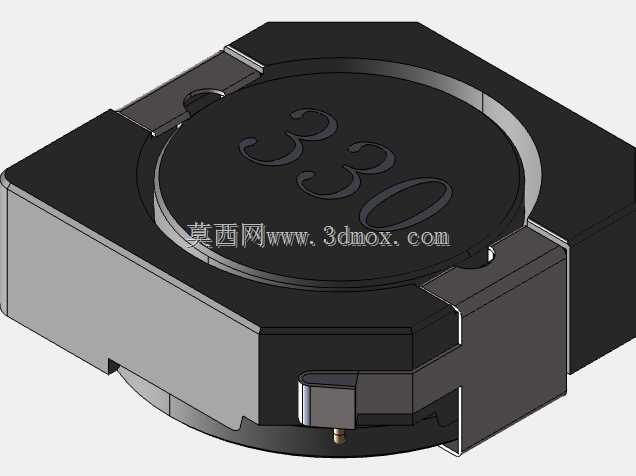

　　从外形与安装边界来看，这款电感整体为切角方形结构，顶部圆形区域为磁芯上盖，表面印有电感量标识，四个切角设计既能够在SMT贴装过程中为吸嘴提供视觉定位基准，也可避免回流焊过程中元件因热应力偏移导致的焊接不良；底部端电极采用加厚镀锡层设计，能够承受多次回流焊的热冲击，焊接后焊点强度可满足消费电子、车载电子的跌落、振动测试要求。建模过程中需要重点把控几个关键尺寸：端电极的宽度与间距直接对应PCB焊盘的设计尺寸，若尺寸偏差超过0.1mm，就可能导致SMT贴装时出现立碑、虚焊等工艺问题；电感本体的总高度是板卡堆叠设计的核心参数，在超薄手机、便携穿戴设备的设计中，0.2mm的高度偏差就可能导致结构件与主板干涉，造成整机装配失败；磁屏蔽罩与底部绕组的间隙设计也需要精准还原，这一间隙既影响电感的漏磁大小，也关系到元件在高低温环境下的热胀冷缩余量，若间隙设计过小，低温环境下磁体收缩可能挤压绕组导致漆包线绝缘层破损，引发匝间短路。

　　在实际选型应用中，这款电感的直流电阻参数直接关联电源回路的转换效率，绕线的线径与绕制方式决定了直流电阻的大小，建模时还原绕组的实际排布方式，能够帮助工程师更准确地进行板级热仿真，预判大负载工况下电感的温升情况，避免因电感过热导致的周边器件寿命衰减。不同于普通信号电感的小电流工作场景，功率电感需要持续通过数安培的工作电流，因此其端电极的载流能力、焊点的电流密度都需要在结构设计中充分考量，加厚的端电极设计既能够降低电极自身的导通损耗，也能提升焊点的抗疲劳强度，适配长期振动、温度循环的严苛工作环境。对于结构设计工程师而言，精准的电感三维模型能够在PCB布局阶段就完成干涉校验，无需等待实物样品打样即可发现结构冲突问题，大幅缩短产品的研发周期；对于工艺工程师而言，模型中还原的端电极位置、本体外形特征，可直接用于SMT贴装程序的编制、钢网开口设计的参考，提升生产制程的良率；对于硬件工程师而言，准确的外形尺寸与安装边界参数，能够帮助其在板卡布局时更合理地规划元件排布，优化电源回路的走线长度，降低走线寄生参数对电源性能的影响。
