CQ38型PFC功率因数校正变压器结构

项目分类:变压器/电感器 发布时间:2025-12-18 ID:1097701
  • CQ38型PFC功率因数校正变压器结构

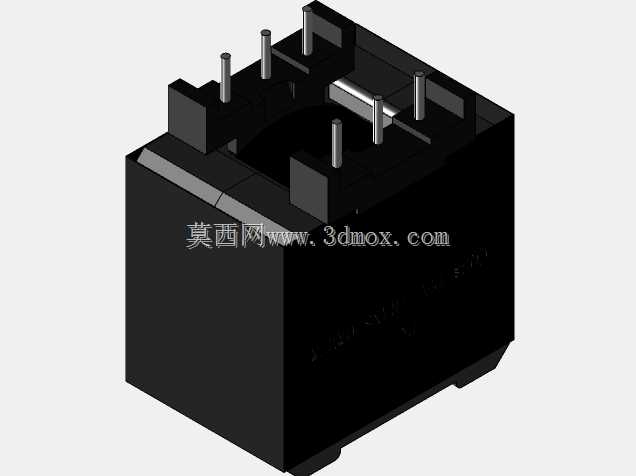

  在开关电源、工业控制电源、通讯设备供电模块的PCB布局设计环节,磁性元件的三维结构匹配度直接决定整板装配效率与后期运行可靠性,这款CQ38规格的PFC变压器,正是针对中小功率有源功率因数校正电路场景开发的配套磁性元件,日常选型中常被用于输出功率在百瓦级到三百瓦级的AC-DC变换回路里,承担升压储能、电流波形校正的核心作用,帮助供电回路满足谐波电流相关的电磁兼容要求,降低电网侧的无功损耗。从结构设计逻辑来看,这款元件采用了立式方形塑封外壳结构,主体磁路部分被黑色阻燃工程塑料外壳完全包裹,外壳边缘做了小角度的脱模斜度,既满足注塑生产的工艺要求,也能在自动化插件工序中减少卡料概率。

  顶部伸出的多根金属插针采用矩阵式排布,插针的直径、伸出长度以及相邻针脚的中心距都严格匹配常规PCB板的通孔设计规范,插针根部与塑壳结合处做了凸台限位结构,插件时可以精准控制元件插入PCB的深度,避免插针过深顶坏板底布线,或是插接过浅导致波峰焊后焊锡强度不足。外壳底部设置了两个对称的微小定位凸点,对应PCB上预留的定位孔,插件时可以快速完成对位,防止过炉过程中元件受锡流冲击出现偏移歪斜。

  从安装边界来看,这款元件的整体外轮廓为规整立方体,占用PCB的板面投影面积紧凑,高度方向的尺寸控制适配多数内置电源的壳体内部空间余量,设计时不需要额外预留过大的元件避让区,周边布置电解电容、整流桥、功率MOS管等其他器件时,只要按照常规安规间距要求预留爬电距离即可,不会出现结构干涉问题。塑壳侧面预留了轻微的磨砂标识区,后期可以丝印元件规格、绕组参数、安规认证标识,不会因为外壳光滑导致标识脱落。不同于开放式绕制的磁性元件,这种全包塑壳结构可以对内部的磁芯、绕组形成有效物理防护,避免生产装配过程中磕碰导致磁芯碎裂、绕组漆包线破损,同时也能一定程度上阻隔绕组工作时产生的电磁辐射向外扩散,降低对周边敏感信号线路的干扰。

  在三维建模过程中,这款模型完整还原了插针的位置度、塑壳的倒角细节、底部定位凸点的结构,导入PCB装配文件后可以直接进行干涉检查,不需要二次修正结构细节,能有效缩短结构评审的周期。实际选型使用时,这款PFC变压器的结构适配常规波峰焊工艺的温度曲线,塑壳材质可以耐受无铅焊接的高温冲击,不会出现过炉后外壳变形、插针松动的问题。对于电源结构设计工程师来说,这类标准化封装的磁性元件三维模型,能在布局阶段就精准评估元件与周边结构件、散热片的间隙,避免后期打样后才发现元件高度超差、针脚与走线冲突的问题,减少样机迭代的次数。在通讯设备的供电模块设计中,这类PFC变压器往往布置在电源输入侧靠近整流桥的位置,立式结构可以充分利用PCB上方的立体空间,压缩板面占用面积,让整板的布局更加紧凑,同时插针的排布方式也适配大电流回路的走线宽度要求,大电流引脚对应的走线可以做加宽处理,不需要因为针脚间距过小被迫缩窄走线导致载流能力不足。
