PD7850贴片功率电感三维结构设计

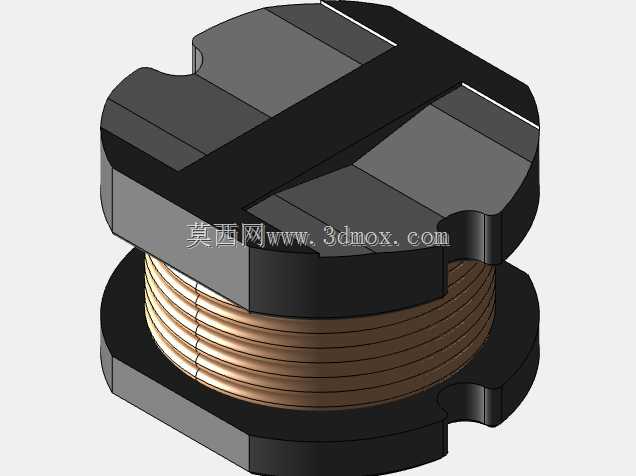

　　在消费电子、通讯终端、工业控制板卡的电源回路设计中，贴片功率电感是DC-DC转换、电源滤波、储能续流环节的核心被动元件，这款PD7850型号的贴片功率电感，是针对4mm级安装高度的紧凑型板卡场景开发的绕线型功率电感，其结构设计完全围绕表面贴装工艺的量产要求、大电流工况下的磁饱和特性、以及批量焊接的公差适配性展开。从结构组成来看，该电感分为磁屏蔽外壳、绕线绕组、底部电极三个核心部分，上下对合的锰锌铁氧体磁芯形成半闭合磁路，相比开磁路的工字电感，能大幅降低漏磁对周边敏感器件的电磁干扰，磁芯边缘做了对称的缺口避让设计，既给绕线的引出端预留了走线空间，也能在回流焊过程中让熔融焊锡的气体顺利溢出，避免电极位置产生虚焊、气孔等焊接缺陷。绕组采用多股漆包铜线并绕的结构，不是单根粗铜线绕制，这种设计是为了降低高频开关工况下的集肤效应损耗，在100kHz-2MHz的常见开关电源工作频段内，能有效控制绕组的交流电阻，避免电感自身发热过高导致的电感量衰减，绕组的每一圈都紧密排布在磁芯的中柱空间内，绕线的首尾端通过碰焊工艺直接连接到底部的端电极上，没有额外的连接引脚，既压缩了整体的安装高度，也降低了连接部位的接触电阻，提升大电流通过时的载流能力。

　　从安装边界来看，该电感的外形为类八边形的贴片结构，相比传统方形贴片电感，对角位置的圆弧切边能在PCB布局时给周边的走线、焊盘预留更多的安全间距，底部的端电极采用大面积的平底设计，焊接时的共面性公差控制在0.1mm以内，能适配标准的SMT贴片机吸嘴取料要求，不管是高速贴片机的机械吸嘴，还是真空吸嘴，都能稳定吸附，不会出现吸偏、掉料的问题，电极的镀层采用镍底镀锡的工艺，镀层厚度控制在5-8μm，既能保证焊接时的润湿性，也能在长期使用过程中避免电极氧化导致的焊接失效。在实际应用场景中，这类电感常被用在智能手机的电源管理模块、便携路由器的DC-DC回路、工业采集模块的信号滤波通道、车载影音设备的电源输入端，其半屏蔽的磁路结构可以在紧凑的板卡空间内，避免电感漏磁耦合到周边的射频信号线、高速差分信号线上，防止信号出现杂散干扰，同时磁芯的材质经过了温度特性优化，在-40℃到125℃的工作温度区间内，电感量的波动范围控制在±10%以内，能满足工业级、车规级前置级电路的稳定性要求。

　　设计这款电感的三维模型时，需要重点把控几个关键的尺寸公差：首先是磁芯上下盖的合模间隙，间隙过大会导致磁阻上升，电感量达不到标称值，间隙过小则会因为磁芯的加工公差导致组装时出现压裂绕组漆包线的问题；其次是绕线的排布高度，绕组的最高点不能超过上磁盖的内顶面，否则合盖后会挤压漆包线，导致绝缘层破损出现匝间短路；另外底部电极的突出高度需要严格控制，过高会导致贴装时元件倾斜，过低则会出现焊锡无法充分浸润电极的问题，模型中对这些配合位置都做了公差带的预留，能直接用于结构干涉检查、PCB封装匹配、以及整机的电磁兼容仿真参考。

　　很多结构工程师在选型贴片功率电感时，往往只关注电感量、额定电流的参数，忽略了电感的外形结构对周边布局的影响，比如方形电感的直角位置容易和周边的贴片电容、电阻的焊盘出现间距不足的问题，回流焊时容易产生锡珠短路，而这款PD7850的切边设计就很好地规避了这个问题，同时磁芯侧面的绕线引出位置做了下沉处理，不会出现引出线突出磁芯侧面的情况，在高密度贴装时，即使两个电感相邻排布，也不会出现元件本体干涉的问题。另外从散热设计的角度，该电感的上磁盖采用平面设计，在板卡做整体灌封或者加装散热屏蔽罩时，能和屏蔽罩的内壁形成良好的热传导路径，把绕组工作时产生的热量快速传导出去，相比顶部带凸起的电感，热阻更低，长期大电流工作时的温升能低5-8℃，有效提升了电源回路的长期可靠性。
