PD7870贴片功率电感结构设计

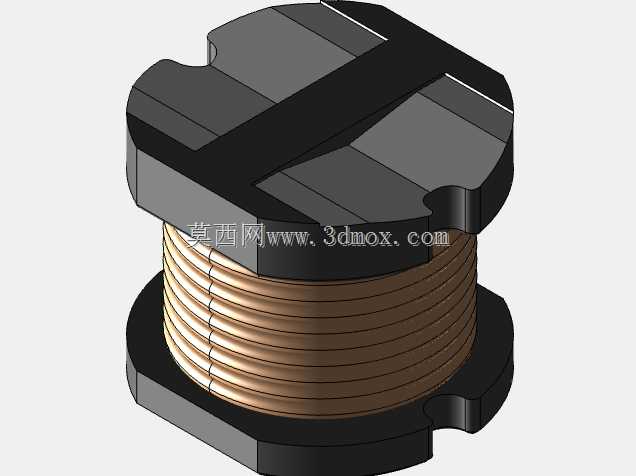

　　在消费类电子、通讯终端设备的PCB板级设计中，贴片功率电感是DC-DC电源回路里不可或缺的被动元件，这款PD7870规格的贴片功率电感，主要面向小体积、大电流的电源滤波、储能场景，常见于4G通讯模块、便携数码设备的电源管理单元中，承担着储能续流、滤除高频纹波、稳定回路电流的核心作用。从结构设计来看，这款电感采用屏蔽式绕线结构，上下端的磁芯采用带缺口的异型锰锌铁氧体材质，磁芯边缘的缺口设计并非工艺瑕疵，而是为了在绕制线圈后预留焊盘的避让空间，同时调整磁路的气隙分布，避免大电流工况下出现磁饱和问题，相比无屏蔽的开放式绕线电感，这种闭合磁路结构能大幅降低漏磁，减少对周边敏感器件如射频模块、高精度传感器的电磁干扰。

　　线圈部分采用多股漆包铜线并绕的结构，这种设计是为了在有限的磁芯窗口内提升导线的有效截面积，降低高频下的集肤效应带来的铜损，线圈的两端直接引出焊接在磁体底部的端电极上，端电极采用镀锡处理，保证回流焊过程中的焊锡浸润性，避免虚焊、脱焊问题。在安装边界设计上，这款电感的整体外形为类圆柱结构，顶部磁盖的两个对称凸台是生产过程中的定位基准，在SMT贴装时，吸嘴可以直接吸附顶部平面完成取料，底部的两个端电极完全贴合PCB焊盘设计，焊盘的尺寸与电感本体的安装脚完全匹配，设计PCB封装时需要注意在电感本体周边预留0.5mm以上的禁布区，避免周边元件高度过高与电感本体产生干涉，同时要注意电感下方不要走高速信号线，防止剩余漏磁耦合到信号线上带来信号完整性问题。

　　从功能特性来看，这款电感的磁路设计经过优化，在额定电流工况下电感量的衰减控制在20%以内，能够满足便携设备在峰值电流输出时的电源稳定性要求，磁芯的居里温度设计在150℃以上，能够适应消费电子设备内部密闭空间的温升环境，长时间工作下不会出现磁性能不可逆下降的问题。在建模过程中，需要重点还原磁芯的缺口特征、线圈的层绕排布、端电极的台阶结构，这些细节不仅是外观展示的需要，更是结构干涉检查、SMT贴装模拟的关键参考，很多工程师在建模时容易忽略磁芯边缘的小凸台结构，导致后续做整机装配检查时出现与周边屏蔽罩的干涉问题，实际上这个凸台的高度、位置都是经过生产工艺验证的，既满足磁路闭合的要求，也兼顾了贴装时的定位精度。

　　另外，线圈的绕制方向在建模时也需要还原实际生产的绕向，虽然对电气性能没有本质影响，但在做热仿真分析时，绕向会影响线圈之间的空气间隙分布，进而影响仿真的温升计算精度，对于需要做整机热设计的项目来说，这些细节的还原度直接影响仿真结果的可靠性。这款电感的外形尺寸属于7mm见方、高度8mm左右的规格，在同尺寸规格下，这种屏蔽结构的电感比传统开放式电感的饱和电流高出30%左右，非常适合对安装空间有严格限制、同时对电源效率有较高要求的通讯类产品，在选型替代时，除了关注电感量、直流电阻、饱和电流这些核心电气参数，还要重点核对本体的高度尺寸、端电极的位置尺寸，避免出现贴装时元件顶壳、焊盘对位偏移的问题。
