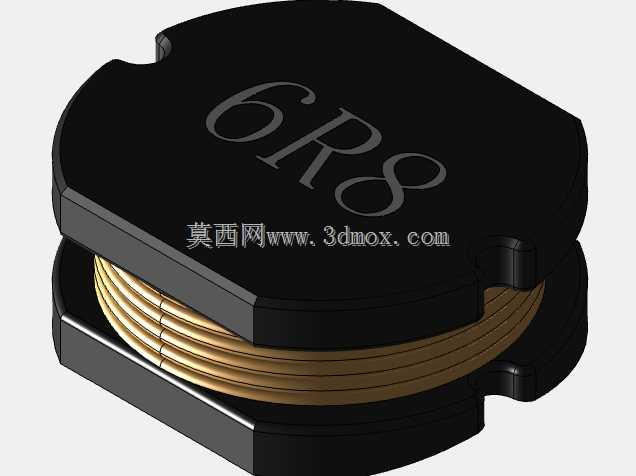

PD3518贴片功率电感器三维结构设计

在消费类电子、通讯终端设备的PCB板级设计中，贴片功率电感的选型与结构适配直接决定了电源回路的纹波抑制能力、负载动态响应表现，以及整机SMT产线的贴装良率。这款PD3518规格的贴片式功率电感，在结构设计阶段就充分考量了便携通讯设备内部寸土寸金的布局空间，整体采用扁平化的椭圆贴装轮廓，规避了传统圆柱绕线电感在边角位置的空间浪费，两个端电极直接延伸至元件底部两侧，与焊盘的接触面积经过反复校核，既保证回流焊过程中焊锡的爬升高度符合IPC-A-610的焊点标准，又不会因电极面积过大导致相邻元件出现焊锡桥连的风险。

从功能特性来看，这款电感采用扁平漆包铜线多层绕制的结构设计，相比同规格的圆线绕制方案，扁平线的槽满率可以提升15%以上，在相同直流电阻参数下能够承载更大的持续工作电流，避免便携设备在高负载发射工况下出现电感饱和导致的电源跌落问题。磁路部分采用屏蔽式的铁氧体磁芯结构，上下两片磁芯将绕线组完全包裹在内部闭合磁路中，相比开磁路的工字电感，其杂散磁场辐射可以降低70%以上，能够有效避免对周边射频接收电路、高精度传感元件的电磁干扰，这一特性在通讯类终端设备中尤为关键——很多早期便携设备出现的射频接收灵敏度劣化问题，追根溯源都是功率电感的漏磁耦合到了射频天线馈线回路。

在安装边界的设计上，这款电感的本体高度控制在1.8mm的标称尺寸，顶部磁芯做了小尺寸的切边处理，既作为生产过程中的极性识别标识，也避免了贴装过程中吸嘴抓取时出现的滑移偏差。元件底部与PCB板面的间隙控制在0.1mm左右，既可以保证焊锡挥发物能够顺利排出，减少气孔类焊接缺陷，也不会因间隙过大导致元件在过回流焊时出现立碑、偏移的问题。端电极的镀层采用镍底镀锡的常规工艺，镀层厚度经过优化，能够兼容无铅回流焊的高温曲线，在260摄氏度的峰值温度下持续10秒不会出现镀层脱落、电极氧化的问题，适配当前主流的无铅SMT生产工艺要求。

从实际应用场景出发，这类电感主要用于通讯终端设备的DC-DC电源回路，作为储能元件完成电能的磁电转换，实现不同电压域之间的稳定供电，比如射频功率放大器的供电回路、基带芯片的核心供电回路、摄像头模组的升压回路都能见到这类元件的身影。设计这款三维模型的时候，特意还原了绕线组的层间排布细节、磁芯结合面的微小错位间隙、端电极与磁芯的包覆结构，这些细节对于PCB布局阶段的干涉检查、SMT钢网开孔设计、生产过程中的焊点可靠性仿真都有实际参考价值——很多工程师在选型阶段只关注元件的长宽高标称尺寸，忽略了电极的实际位置、磁芯的倒角半径、顶部标识的凸起高度，导致实际贴装时出现结构干涉，不得不重新改板，拖慢项目进度。

在磁芯的结构设计上，上下磁芯的结合面采用微凸的定位结构，组装时可以快速对齐，点胶固定后不会出现磁芯偏移导致的电感量离散性过大问题。绕线的引出端直接焊接在端电极的内侧，焊接位置做了下沉处理，不会突出元件的底部平面，避免贴装时出现元件倾斜的问题。磁芯表面的印字标识采用激光雕刻的工艺，不会像丝印标识那样在高温环境下出现脱落、模糊的问题，方便生产过程中的追溯与检验。整体结构没有多余的冗余设计，所有的结构特征都服务于生产良率提升、电气性能优化、安装可靠性保障这几个核心目标，完全符合当前电子元件小型化、高功率密度、低电磁辐射的发展趋势，对于从事便携通讯设备硬件设计、结构设计、SMT工艺设计的工程师来说，这个精准的三维模型能够在项目前期就规避很多潜在的设计风险，减少打样迭代的次数。
