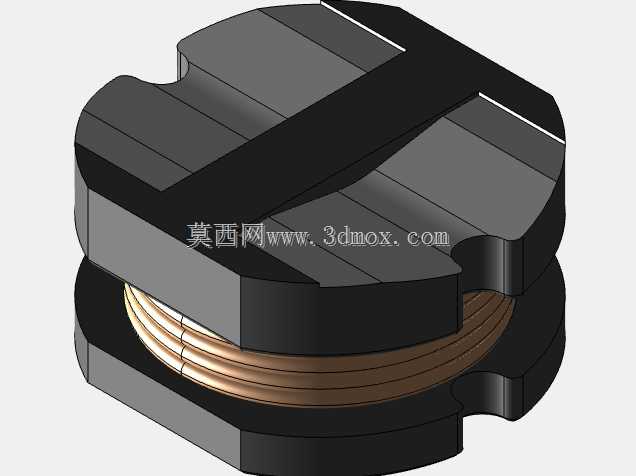

PD7835贴片功率电感三维结构设计

在消费类电子、工业控制板卡、通讯终端设备的电源回路设计中，贴片功率电感是DC-DC转换回路里承担储能、滤波功能的核心被动元件，这款PD7835规格的贴片功率电感，在结构设计上充分兼顾了SMD自动化贴装的工艺要求与大电流工况下的性能稳定性。从实际选型应用场景来看，这类电感常被用在4G通讯终端、便携数码设备、车载小功率供电模块的Buck、Boost拓扑电路中，承担着续流储能、滤除电流纹波、抑制电磁干扰的作用，相比传统插件电感，其贴装结构能够大幅提升SMT产线的装配效率，减少板卡占用空间，适配高密度布板的设计需求。

从产品功能特性维度看，这款电感采用屏蔽式结构设计，外部的磁性屏蔽罩能够将绕组产生的漏磁约束在元件内部，大幅降低对周边敏感器件的电磁干扰，适配高密度排布的电路板设计场景；内部采用多股漆包铜线绕制的绕组结构，能够在有限的封装尺寸下提升载流能力，降低绕组直流电阻，减少大电流工况下的发热损耗，避免电感饱和导致的电路失效。磁芯部分采用合金粉材质压制而成，具备良好的磁饱和特性，能够在峰值电流冲击下保持稳定的电感量，适配负载动态变化较大的供电回路需求。

在设计思路层面，这款电感的结构完全围绕自动化贴装与量产可靠性展开：本体上下两端的对称缺口结构，并非装饰性设计，一方面是在磁芯压制成型过程中预留的脱模定位结构，能够提升磁芯毛坯的成型精度，减少烧结过程中的形变公差；另一方面，这两处缺口也能够在SMT贴装过程中为视觉定位系统提供清晰的识别特征，提升吸嘴取料、贴装的对位精度，避免贴装偏移导致的虚焊、立碑缺陷。底部的焊端设计采用与本体齐平的端面电极结构，焊盘与PCB接触面积充足，回流焊过程中焊锡能够均匀浸润电极表面，形成可靠的焊点连接，同时能够承受一定的机械应力，避免设备跌落、震动过程中出现元件脱落问题。

从外形尺寸与安装边界来看，这款电感的封装尺寸适配7.8mm×3.5mm的标准焊盘布局，本体总高度控制在3.5mm以内，能够适配厚度要求严苛的便携设备内部堆叠设计，不会与周边结构件、屏蔽罩产生装配干涉。在进行PCB布局设计时，需要注意电感周边预留0.5mm以上的安全间距，一方面避免焊锡桥连导致的短路风险，另一方面也减少电感漏磁对周边高速信号走线的干扰；焊盘尺寸设计需要与电感端面电极完全匹配，过大的焊盘会导致贴装过程中元件移位，过小的焊盘则会降低焊点连接强度，影响长期使用可靠性。

在实际建模过程中，需要重点还原磁芯的分块结构、绕组的层叠排布细节以及电极的位置公差，确保模型导入PCB装配环境后能够准确验证装配干涉情况；绕组部分的圆弧过渡、磁芯结合面的错位公差都需要按照量产实际公差范围进行还原，避免理想化建模导致的实际装配偏差。对于结构工程师而言，这类标准电子元器件的精准三维模型，能够在产品设计阶段提前完成板卡堆叠的干涉检查，减少后期打样过程中的结构修改次数，缩短产品研发周期；对于硬件工程师而言，精准的模型也能够辅助完成EMC仿真的边界设定，提升电路设计的一次成功率。
