PD5832贴片式功率电感三维结构设计

在消费电子、通讯终端、工业控制板卡的电源回路设计中，贴片功率电感是DC-DC转换、电源滤波、噪声抑制环节的核心被动元件，PD5832这类大电流贴片功率电感，常被用于便携通讯设备的电源管理模块、4G通讯终端的射频前端供电回路、小型工控板的负载点供电单元，承担储能续流、滤除纹波、抑制电磁干扰的作用，相比传统插件电感，其贴装形态适配SMT自动化产线的高速贴装工艺，无需人工插装工序，能大幅提升PCBA组装效率，降低生产环节的人工成本与不良率。

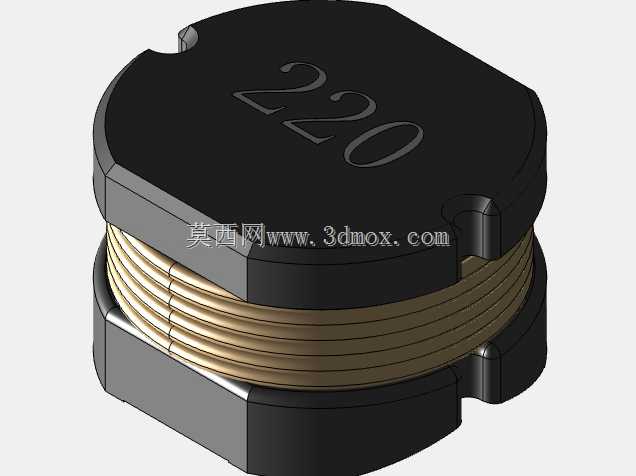

从结构设计来看，该电感采用屏蔽式贴片结构，上下磁壳采用带定位缺口的铁氧体磁材，磁壳边缘的缺口结构一方面是绕制线圈后的引脚定位基准，另一方面在SMT回流焊过程中，焊锡可沿缺口形成爬升的润湿角，提升焊点的机械强度与电气连接可靠性，避免长期受振动、温度循环影响出现焊点开裂失效。中间绕制的扁平漆包铜线采用多层密绕结构，相比圆线绕制的同规格电感，扁平线的槽满率更高，相同外形尺寸下可实现更低的直流电阻，减少大电流工况下的铜损，提升电感的载流能力，线圈两端的引出端直接与底部的焊端电极连接，省去了额外的连接引脚，缩短了电流传导路径，降低了寄生参数对高频特性的影响。

在外形与安装边界设计上，该电感的整体轮廓为带切角的类方形结构，顶部丝印的220标识对应22μH的标称电感量，方便SMT产线的视觉识别系统进行物料核对与贴装定位，避免错料问题。磁壳的切角结构同时作为防呆设计，贴装时可通过视觉系统识别切角位置，确认电感的安装方向，虽然功率电感本身无极性要求，但统一的安装方向可提升整板元件布局的一致性，也方便后续AOI检测环节的焊点判定。电感底部的焊端采用大面积平贴设计，焊端的尺寸与PCB焊盘的设计尺寸匹配，焊端边缘与磁壳侧面保留了足够的安全距离，避免回流焊过程中焊锡溢出导致的相邻元件短路问题。

从功能特性匹配的设计细节来看，闭合式的磁壳结构可将线圈产生的磁场约束在磁体内部，相比开磁路的工字电感，其漏磁更小，可减少对周边敏感器件如射频天线、霍尔传感器、高精度信号采集芯片的电磁干扰，在高密度布板的通讯终端产品中，这一特性尤为重要，可大幅降低EMI整改的难度，减少板级屏蔽罩的使用数量，压缩整机的物料成本与组装空间。磁壳与线圈之间的间隙采用耐高温粘接材料填充固定，可承受SMT回流焊的峰值温度，不会出现高温下磁壳脱落、线圈移位的问题，同时粘接层可缓冲温度变化带来的热应力，提升元件的温度循环可靠性，适配-40℃到125℃的工业级工作温度范围。

在选型适配的结构考量上，该电感的外形尺寸适配4mm级别的标准贴片封装规格，焊盘布局兼容行业通用的贴片功率电感封装尺寸，在板卡设计阶段，工程师可直接替换同封装不同参数的电感，无需重新调整PCB焊盘设计，提升方案迭代的灵活性。线圈的绕制匝数、线径经过匹配设计，在22μH标称电感量下，可满足数安培的持续载流需求，在负载电流突变时，可维持输出电压的稳定，避免电源回路出现振荡问题。磁材的选型兼顾了高频损耗与饱和电流特性，在1MHz以内的开关电源工作频率下，磁芯损耗处于较低水平，不会出现轻载下效率过低的问题，同时在大电流冲击下，磁芯的饱和特性平缓，不会出现电感量骤降导致的电源失效问题。

在三维建模的细节处理上，该模型还原了磁壳表面的哑光质感、线圈的层间间隙、焊端的金属镀层细节，以及顶部丝印的字符特征，可用于PCBA布局的干涉检查、整机装配的空间校验，也可用于产品展示、教学演示等场景。建模过程中对安装边界的尺寸做了精准还原，包括电感的总高度、焊端的宽度与间距、切角的位置与尺寸，确保在PCB布局阶段，工程师可准确评估元件与周边结构件、其他电子元件的安全距离，避免出现组装干涉、焊盘间距不足导致的生产问题。
