PD3512贴片功率电感三维结构设计

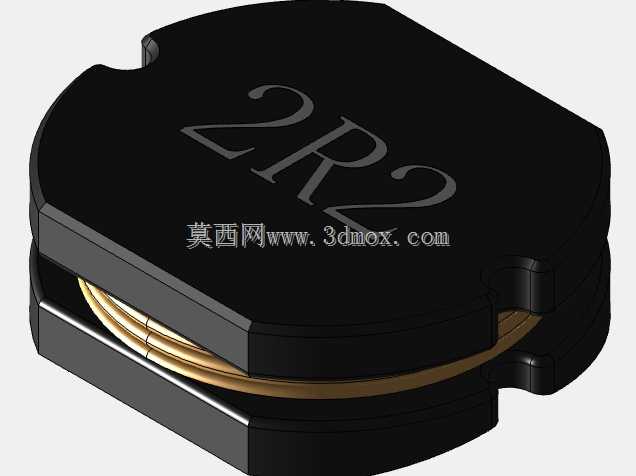

　　在消费电子、通讯终端、工业控制板卡的电源回路设计中，贴片功率电感是DC-DC转换、电源滤波、储能续流环节的核心被动元件，PD3512规格的贴片功率电感凭借紧凑的封装尺寸、稳定的电气性能，被广泛应用在空间受限的便携设备、通讯模块板卡上。从结构设计角度看，这款电感采用屏蔽式绕线结构，外部为磁性合金压铸成型的屏蔽外壳，顶部丝印清晰标注感值标识，外壳边缘做了对称的定位缺口设计，既可以在SMT贴装过程中为视觉识别系统提供定位基准，也能避免回流焊过程中元件偏移导致的焊接不良。

　　内部采用扁平铜线绕制的线圈结构，相比传统圆铜线绕制的同规格电感，扁平铜线的载流面积更大，直流电阻更低，在相同温升条件下可以承载更高的工作电流，有效降低电源回路的导通损耗，线圈两端直接与底部的贴片电极连接，电极采用镀锡处理，与PCB焊盘的共面度控制在0.1mm以内，满足高速SMT生产线的贴装精度要求，避免虚焊、立碑等焊接缺陷。设计过程中需要重点考量几个核心边界：首先是安装高度，PD3512封装的总高度控制在1.2mm级别，适配当前便携通讯设备内部板卡堆叠的空间限制，不会与上方的屏蔽罩、结构件产生干涉；其次是焊盘布局，元件底部的两个电极尺寸与PCB焊盘的匹配度经过反复校核，焊盘伸出长度、间距完全符合表面贴装工艺的通用规范，既保证焊接后的机械强度，也方便后期维修拆焊时不会损伤PCB走线。从实际应用场景来看，这类电感主要用在通讯终端的射频前端供电回路、便携设备的电源管理模块、4G通讯模块的DC-DC升压降压电路中，工作过程中既需要承担储能续流的功能，也要通过屏蔽外壳的磁屏蔽作用，降低自身漏磁对周边射频电路、敏感信号走线的电磁干扰，避免影响设备的通讯灵敏度。在三维建模过程中，需要精准还原外壳的倒角细节、定位缺口的尺寸公差、线圈的层叠排布结构，以及电极的厚度与位置，这些细节直接影响后续结构干涉检查、SMT钢网开孔设计的准确性。

　　外壳的磁性材质特性决定了其壁厚设计需要兼顾屏蔽效能与成型工艺，过薄的壁厚会导致磁屏蔽效果下降，漏磁增加，过厚则会占用内部线圈的绕制空间，无法在有限的封装尺寸内实现目标感值与载流能力，因此建模时需要严格按照实际生产的壁厚参数进行绘制，还原外壳与线圈之间的绝缘层间隙，避免模型与实际产品出现结构偏差。线圈的绕制匝数、线径宽度直接对应电感的额定感值与饱和电流参数，建模时还原扁平铜线的层叠排布方式，能够帮助结构工程师在板卡堆叠仿真时准确评估元件的实际占用空间，避免设计阶段出现空间预留不足的问题。另外，外壳顶部的丝印标识位置、字体大小也按照实际产品的丝印规范进行还原，方便生产过程中的物料识别与追溯。

　　对于从事电源板卡设计、结构堆叠的工程师来说，精准的三维模型可以在设计阶段提前完成干涉检查、焊盘匹配验证，减少打样阶段的迭代次数，缩短产品开发周期；对于SMT工艺工程师来说，模型的外形尺寸、电极位置数据可以直接用于贴片机的吸嘴选型、贴装坐标校准，提升生产线的调试效率。这类贴片功率电感的结构设计看似简单，实则每一处尺寸细节都对应着生产工艺、电气性能、安装可靠性的多重要求，比如外壳边缘的圆角设计，既可以避免元件在编带包装过程中产生碎屑，也能减少贴装吸嘴拾取时的漏气风险，保证高速贴装过程中的拾取成功率；底部电极的爬锡高度设计，能够让焊锡在回流焊过程中形成均匀的焊点圆角，提升焊接后的机械抗振性能，满足通讯设备在跌落、振动场景下的可靠性要求。
