牙科气水两用冲洗器结构设计

这款手持牙科冲洗设备的结构设计，完全围绕口腔临床诊疗的实际操作场景展开，核心解决诊疗过程中术区清洁、碎屑冲除、冷却降温的实际需求。在口腔外科操作、牙体预备、牙周治疗等场景中，术区往往会堆积牙体碎屑、血液、冲洗液残留，单纯靠棉卷擦拭无法实现深层清洁，还容易触碰创面造成二次损伤，这款冲洗设备通过可控的气水混合输出，能够精准对准术区，将碎屑冲离操作视野，同时在高速牙钻备牙过程中，持续输出的冲洗介质可以带走钻磨产生的局部高温，避免牙髓组织受热损伤。

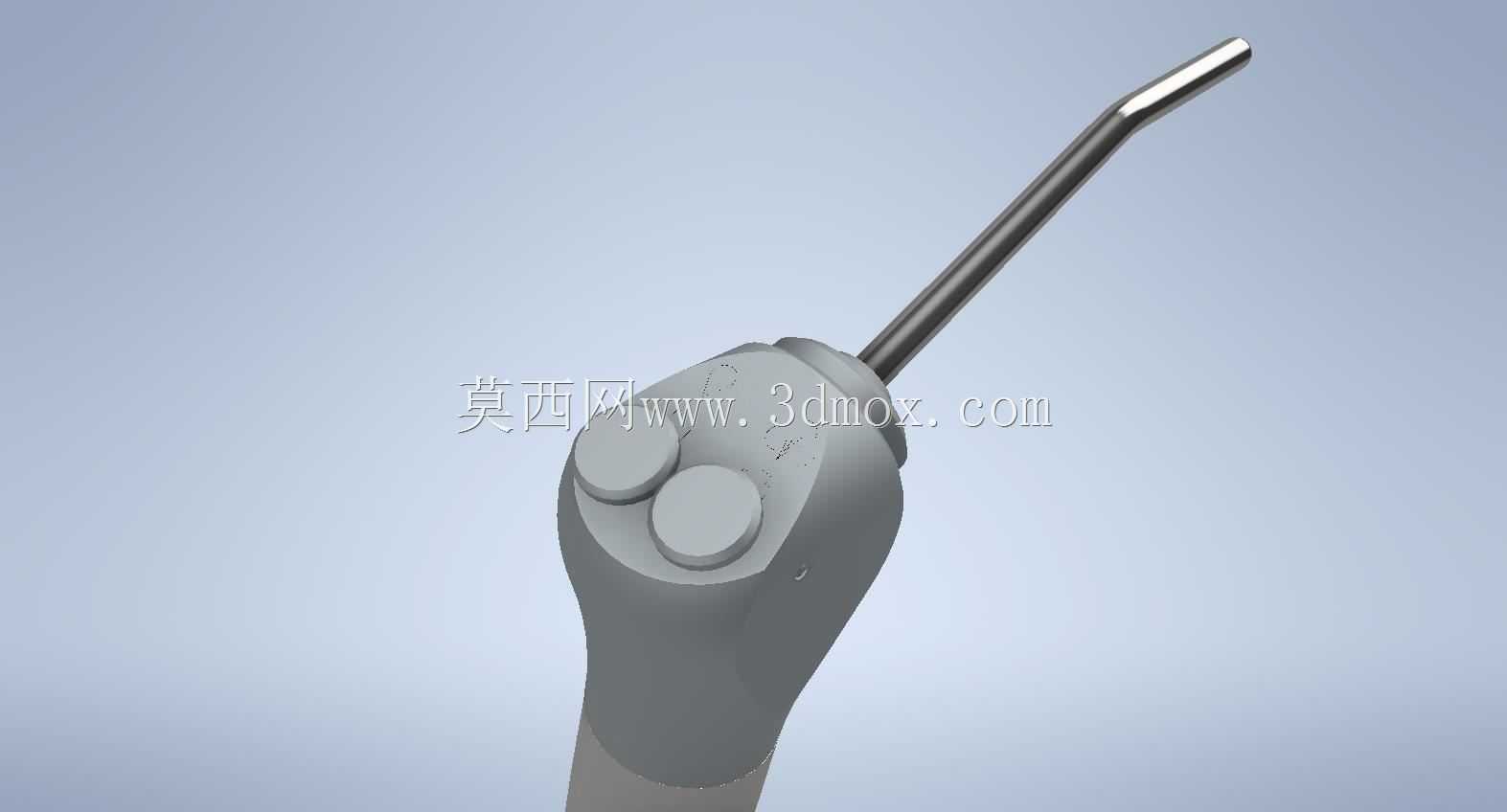

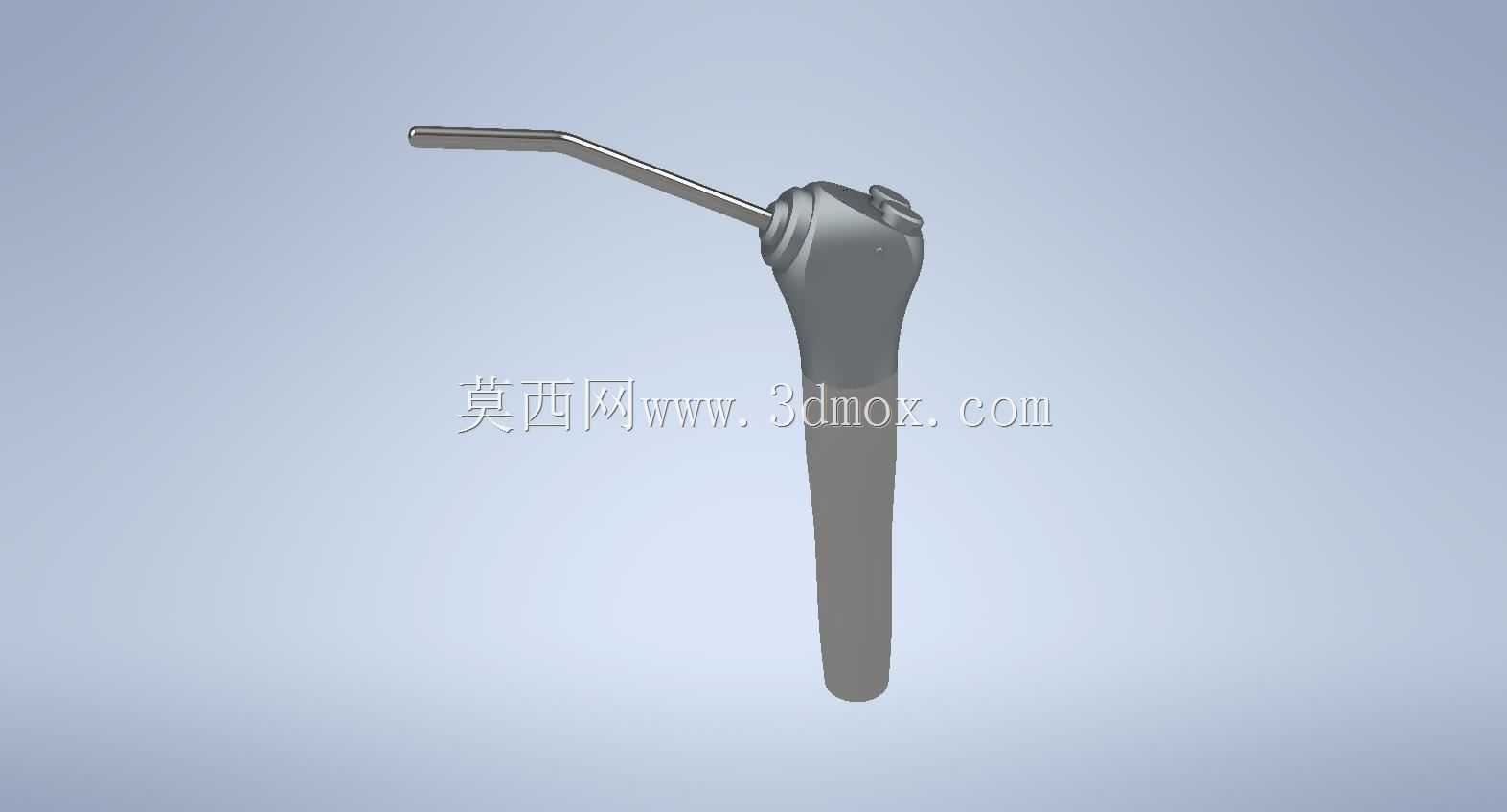

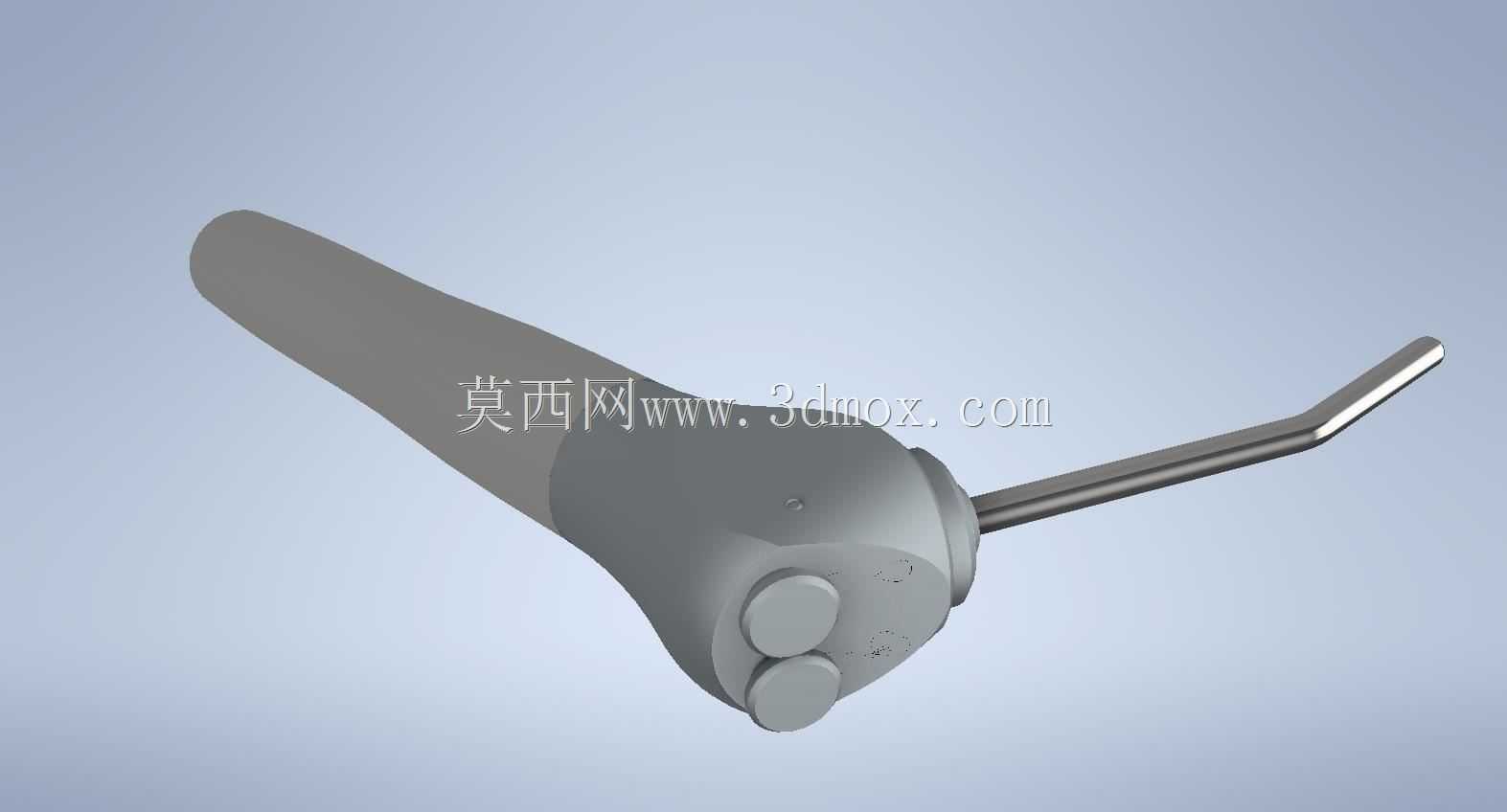

从功能结构来看，设备采用单手持握的一体化机身设计，握持段做了贴合手掌弧度的曲面处理，表面没有多余的凸起棱角，长时间握持操作不会产生硌手的疲劳感，机身正面设置两个独立的控制按键，分别对应气体通路和液体通路的启闭，临床操作时医护人员仅靠握持手的拇指就可以完成按键操作，不需要另一只手配合调控，能够大幅缩短操作调整的时间，也避免多手操作遮挡术区视线。输出端采用细长弯型金属喷嘴，弯折角度经过反复调整，能够轻松伸入口腔后牙区、龈下等常规器械难以抵达的操作位置，喷嘴的管径做了收窄处理，输出的流体束流集中，不会出现大面积喷溅造成患者呛咳，同时喷嘴与机身采用可拆分的连接结构，临床使用后可以单独拆卸更换，满足院感消毒的要求。

设计过程中，首先考虑的是临床操作的视野避让需求，整机的最大外径控制在适合单手握持的范围，喷嘴长度经过多轮临床模拟调整，既保证能够抵达口腔深部操作区域，又不会因为长度过长导致操作时的力矩过大，出现手部抖动影响冲洗精度。机身内部的气路和水路采用独立的流道设计，两个通路在靠近喷嘴的位置才进行混合，避免气体倒灌入储水结构造成液体反流，引发交叉污染风险，按键的按压行程做了优化，按压力度控制在拇指轻压即可触发的范围，不会因为按压力度过大导致手部移位，影响冲洗位置的精准度。

安装边界方面，这款手持冲洗器不需要额外的复杂固定结构，本身作为独立手持操作器械，仅需要配套对应的气源、水源连接管路即可使用，机身尾部的管路接头采用标准通用规格，能够适配现有牙科综合治疗台的现有输出接口，不需要对现有诊疗设备做额外改装，替换成本极低。喷嘴与机身的连接端设置了定位卡扣结构，安装时只需要对准卡槽推入即可锁定，拆卸时按压卡扣就能拔出，更换过程不需要额外工具，临床操作间隙就可以快速完成替换。机身外壳采用耐消毒腐蚀的医用级材质，能够耐受临床常用的高温高压消毒、化学浸泡消毒流程，不会因为反复消毒出现材质老化、表面开裂的问题，按键周边做了密封处理，避免消毒液体、冲洗液体渗入机身内部造成流道堵塞或者结构锈蚀。

在实际使用场景中，这款冲洗器可以根据不同的诊疗需求切换输出模式，单独输出气体时可以吹干术区表面，方便检查龋坏范围、粘接面干燥处理；单独输出液体时可以进行创面冲洗、碎屑清理；气水混合输出时可以在备牙过程中实现持续冷却加清洁，避免术区温度过高损伤正常组织。喷嘴的细长结构可以避开嘴唇、颊部软组织的遮挡，直接对准操作区域，不会因为软组织遮挡导致冲洗位置偏移，弯型的喷嘴角度符合口腔内的操作角度，医护人员不需要过度扭转手腕就可以对准后牙区的操作位置，能够降低长时间操作带来的腕部劳损。
