医用硬杆内窥镜结构设计方案

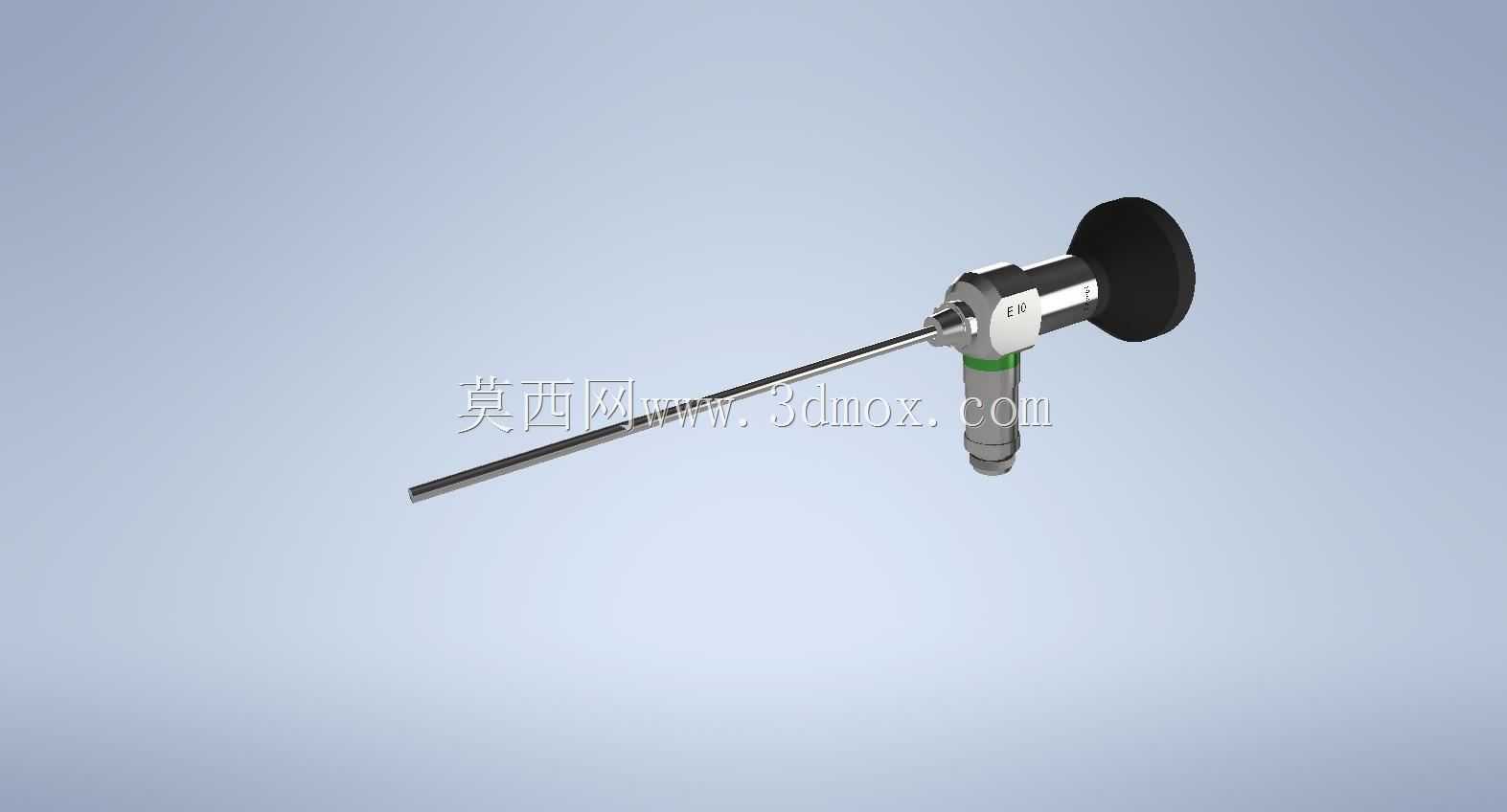

这款硬杆式内窥镜的结构设计完全围绕临床腔体探查的实际工况展开，先从临床使用场景倒推结构约束：临床操作中，术者需要单手握持镜体完成插入、角度调整、目镜观察的连贯动作，因此握持段的直径控制在18mm，表面做防滑滚花处理，匹配成年医护人员的握持发力习惯，长时间操作不易产生滑脱疲劳。插入杆部分采用细长直杆构型，直径仅4mm，可适配人体自然腔道或微创手术的穿刺通道，杆身采用医用不锈钢材质，表面做镜面抛光处理，插入过程中可最大程度降低对腔道黏膜的摩擦损伤，杆长设计为175mm，可覆盖常规耳鼻喉、腹腔浅表探查的插入深度需求，杆身与主体衔接处做圆弧过渡，避免锐角结构在操作中剐蹭患者体表组织。

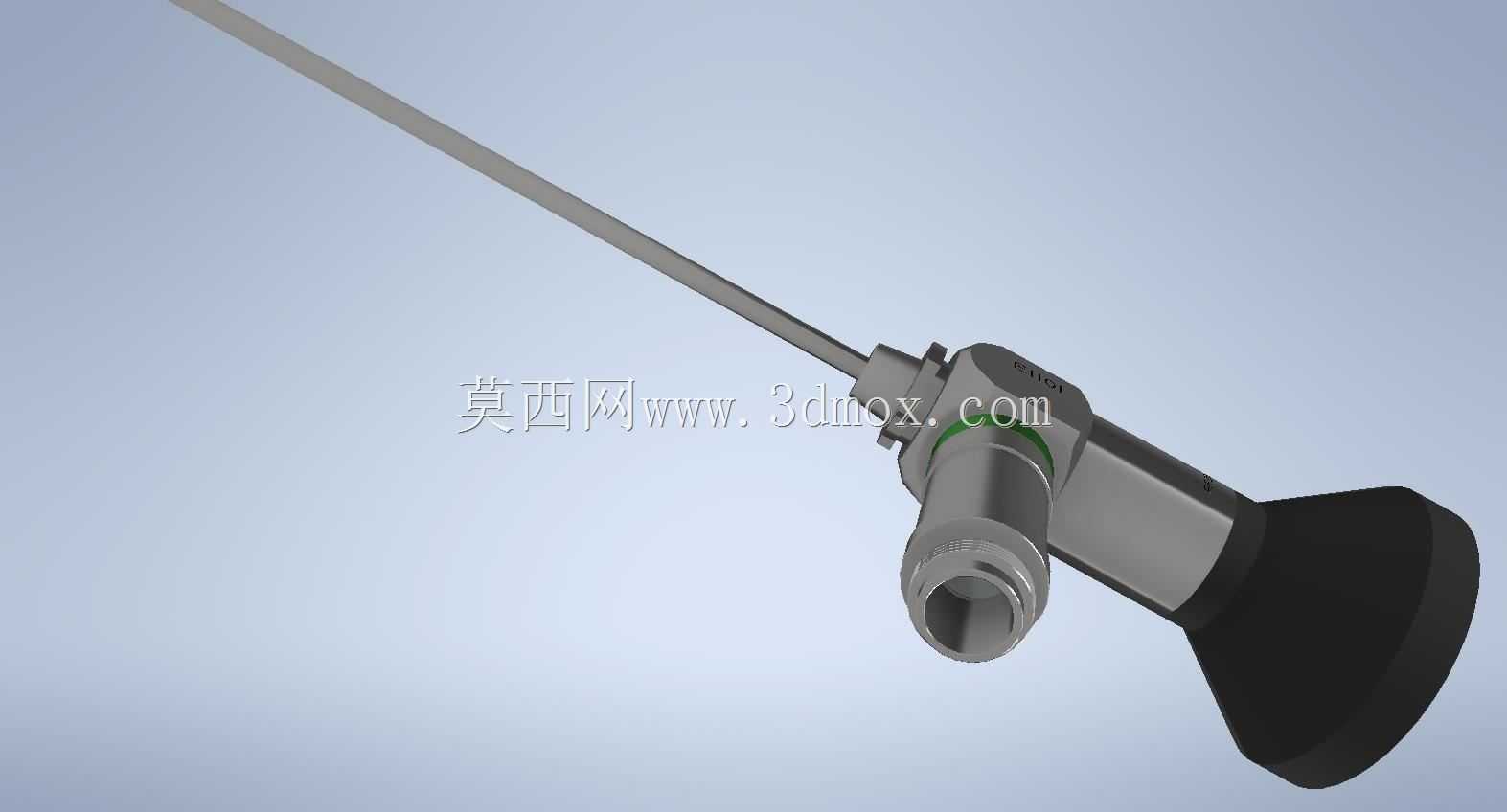

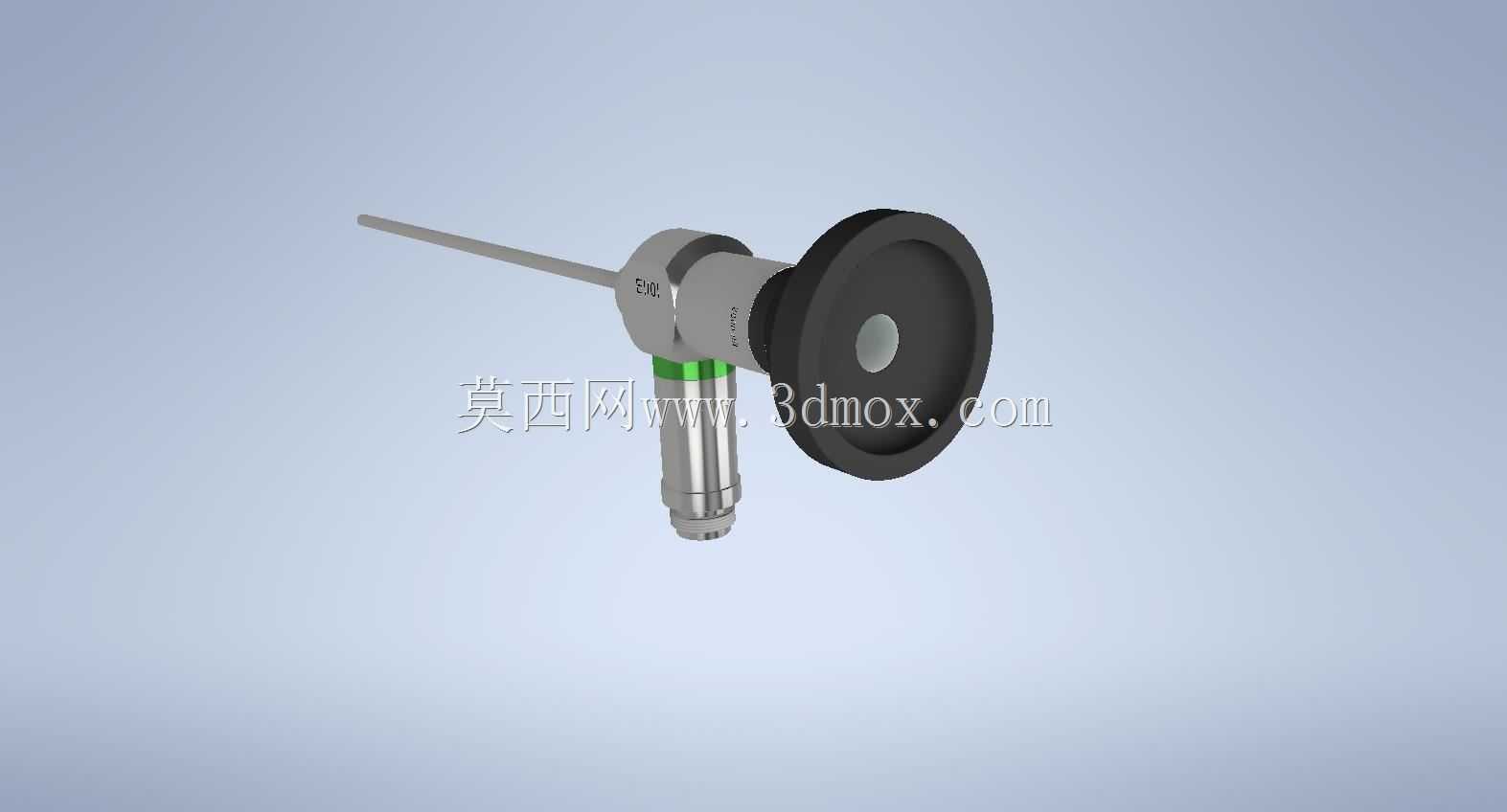

光学通路的设计是这款内镜的核心，目镜端采用大视场角目镜罩，直径32mm，罩体边缘做圆角包边，贴合医护人员眼部轮廓，观察时可减少外界杂光干扰，目镜内部的透镜组采用同轴装配结构，镜身内部预留了光学镜片的安装定位台阶，每一级镜片的安装槽同轴度公差控制在0.02mm以内，避免光路偏移导致的成像畸变。照明光路集成在插入杆内部，采用侧方接口接入冷光源的结构设计，光源接口段做标准卡扣结构，可适配临床通用的医用冷光源设备，无需额外定制转接配件，接口内部做密封结构设计，避免消毒过程中液体渗入镜体内部损坏光学元件。

从安装边界来看，整个镜体的最大外轮廓集中在目镜端，直径32mm，总长度控制在230mm，整体重量不超过150g，单手握持时重心落在握持段中部，操作时可灵活调整镜体角度，适配不同体位的检查需求。镜体的密封结构设计满足医用高温高压消毒的工况要求，所有衔接缝隙都采用医用级密封圈填充，可耐受反复消毒的腐蚀与温度变化，不会出现密封失效的问题。

结构设计阶段充分考虑了零部件的加工工艺性，镜身主体的金属结构件采用车削加工即可完成，没有复杂的异形曲面结构，加工成本可控，装配时采用同轴定位工装即可完成光学组件与机械结构的组装，装配工序简单，良品率易控制。插入杆与主体的连接采用过盈配合加激光焊接的工艺，保证连接强度，在插入操作中不会出现杆体弯折、脱落的问题，可承受常规操作下的侧向力，满足临床使用的强度要求。

实际使用中，这款内镜可直接通过自然腔道或微创切口进入人体内部，将腔体内部的组织状态通过光学通路传导至目镜端，供医护人员直接观察病灶形态，也可外接摄像系统将成像输出至显示设备，满足教学、会诊的使用需求。镜身的结构设计没有多余的外置凸起，操作时不会干扰术者的操作视野，握持段的防滑结构可保证戴医用手套操作时仍有足够的摩擦力，不会出现打滑移位的问题。
