医疗用4K超高清内窥镜摄像头结构设计

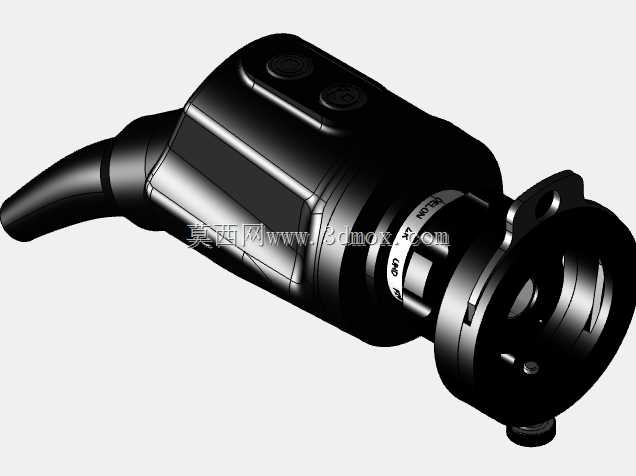

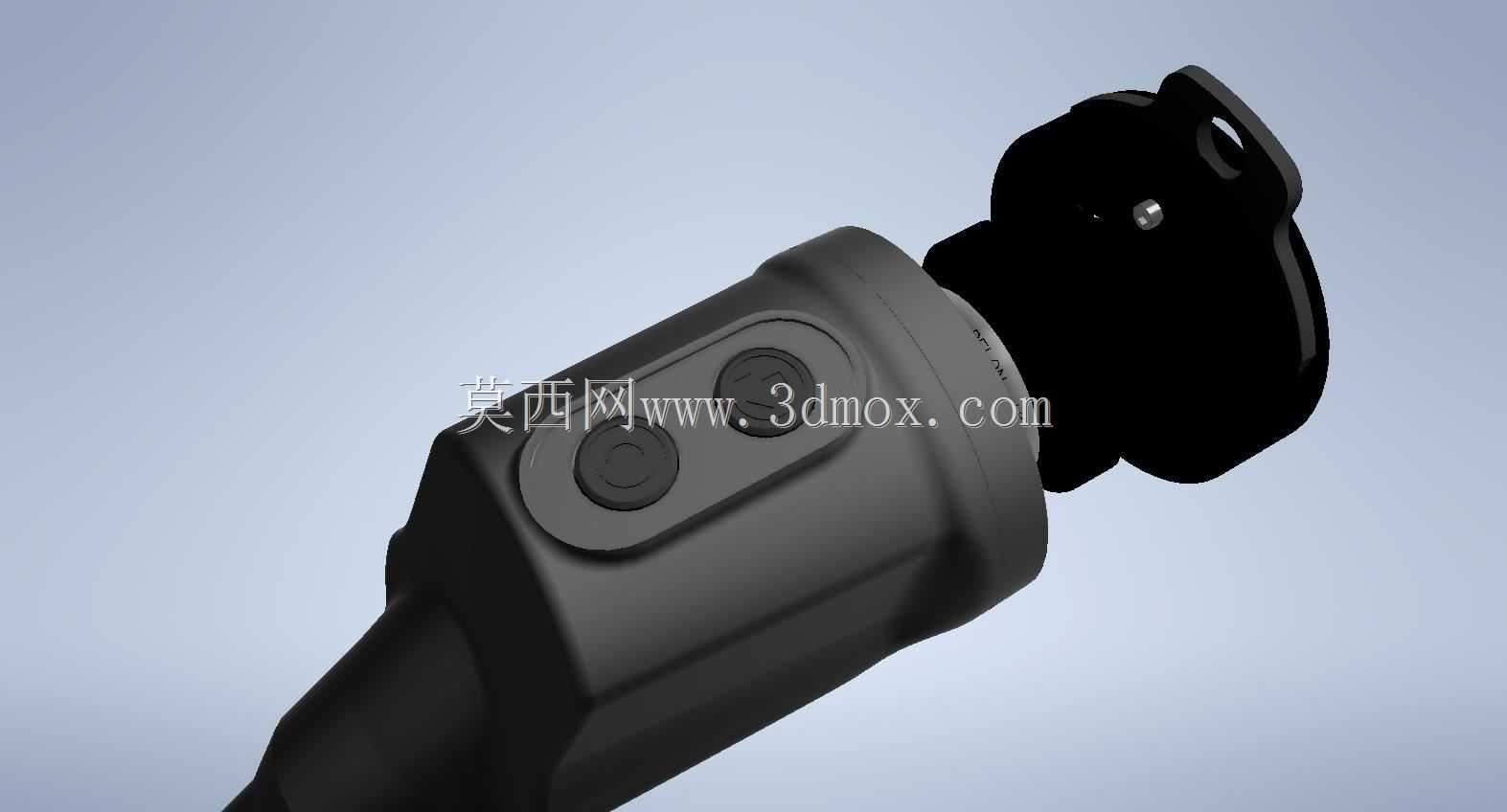

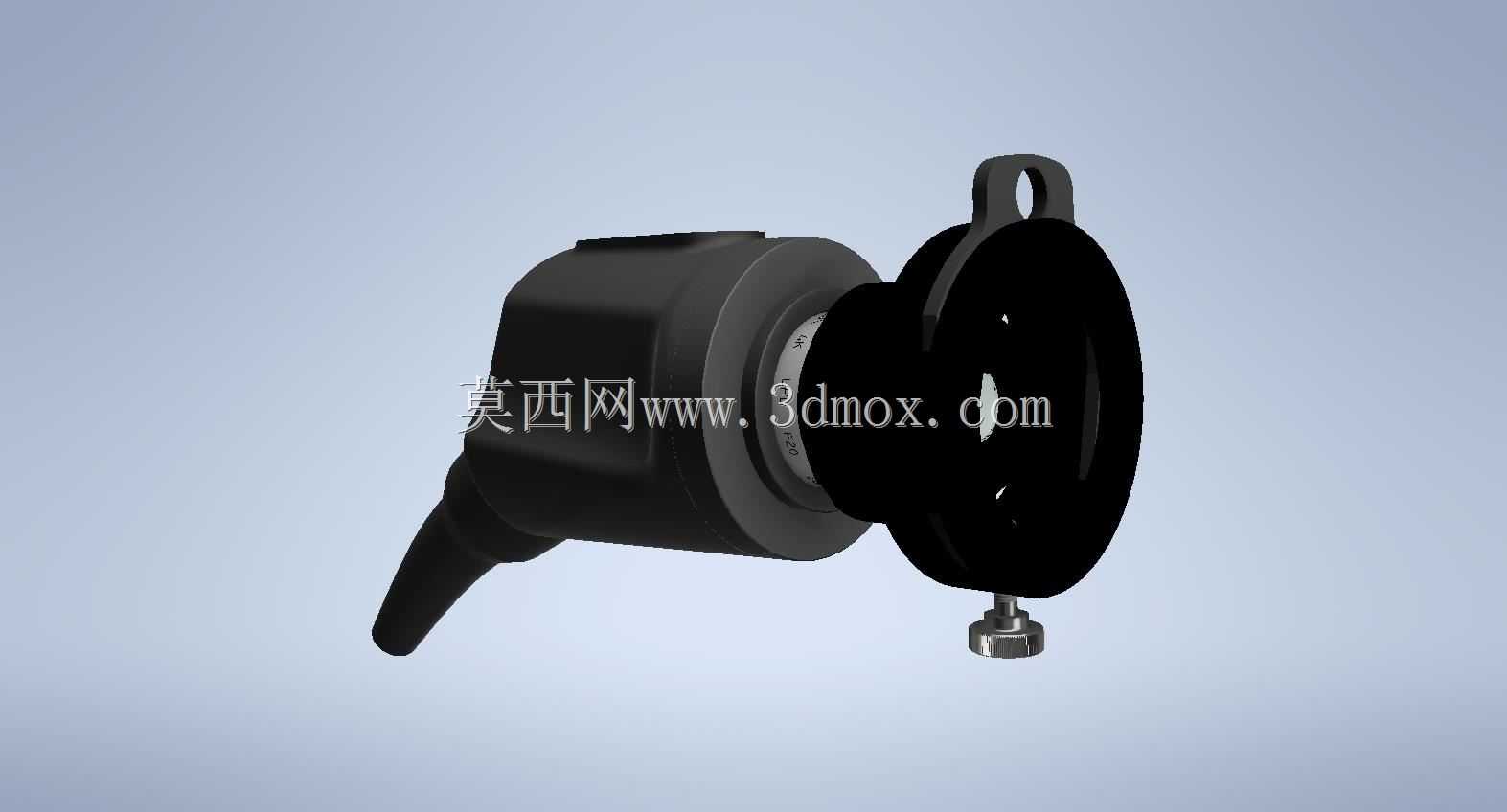

这款内窥镜头部组件的三维结构，核心服务于临床腔内检查的高清影像采集需求，在消化科、耳鼻喉科、普外科的微创诊疗场景中，这类摄像头是内镜系统的核心成像终端，直接决定术野的清晰度与操作流畅度。从结构设计逻辑来看，整体采用分体式同轴布局，前端为光学镜头保护罩与成像模组安装位，中段为机身主体容纳图像传感器与信号处理电路板，侧置出线结构用于传输影像信号与供电，尾部的挂耳结构则用于术中临时固定或与镜身主体的快拆连接，底部的微调螺钉可实现镜头焦距的微量校准，适配不同景深的检查需求。

从实际使用场景出发，该摄像头的外形尺寸做了严格的边界控制，整体最大外径不超过常规内镜操作通道的适配上限，侧置出线的弯折角度做了圆弧过渡处理，避免术中线缆弯折导致的信号中断，同时线缆出线方向与镜头光轴呈固定夹角，不会遮挡术者操作视野。前端的镜头保护罩采用可拆卸式卡接结构，便于术后消毒更换，保护罩的内圈做了消光螺纹设计，减少腔内杂光反射对4K成像画质的干扰，避免出现眩光、重影等影响诊疗判断的问题。

设计过程中优先考虑了医用场景的消毒兼容性，机身外壳的接缝处均做了密封槽设计，可适配常规的低温等离子消毒流程，外壳表面无尖锐棱角与清洁死角，避免消毒后残留污渍或细菌。成像模组的安装位做了同轴度定位凸台，保证镜头光轴与传感器靶面的垂直度偏差控制在允许范围内，避免出现成像边缘模糊、视场偏移的问题，4K分辨率的传感器对安装精度要求极高，定位结构的公差带设置在微米级，同时预留了点胶固定的工艺槽，组装完成后可通过点胶实现模组的抗震固定，避免术中操作震动导致的焦距偏移。

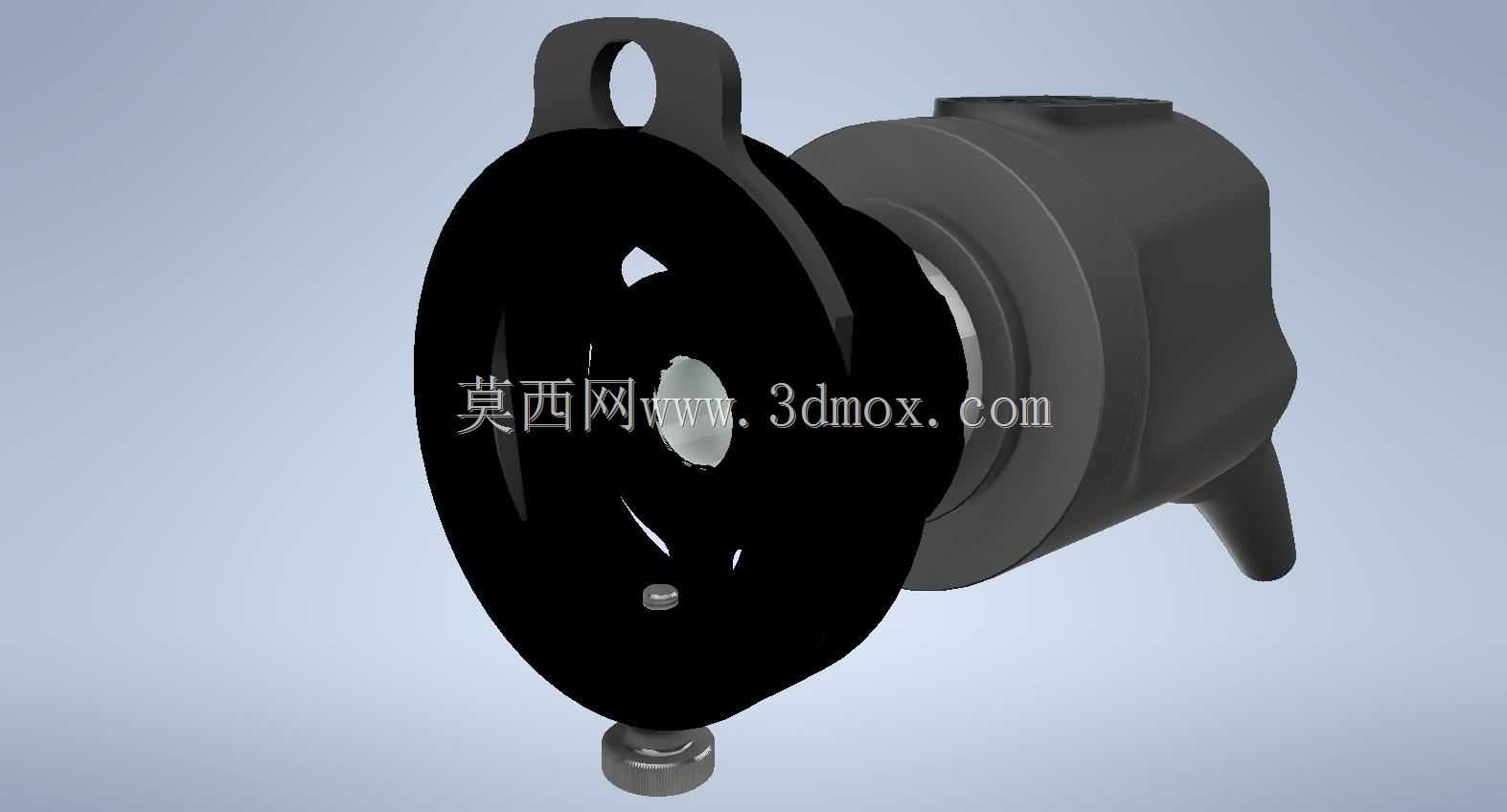

尾部的挂耳结构做了圆角处理，挂耳的开孔尺寸适配临床常用的内镜固定卡扣，可在长时间检查过程中将摄像头临时固定在手术铺巾上，减少术者的手持负荷。底部的微调螺钉采用细牙螺纹，每旋转一圈的进给量控制在0.1mm以内，可实现焦距的精细调节，螺钉头部做了内六角凹槽，可通过专用工具在消毒后进行校准，避免徒手调节带来的污染风险。侧置的线缆接口处做了应力分散结构，线缆与机身的连接部位采用软胶包覆，反复弯折后不会出现线芯断裂的问题，适配临床检查中频繁调整角度的操作需求。

从安装边界来看，该摄像头可适配多种规格的硬性内镜镜身，前端的卡接结构预留了0.5mm的适配公差，可兼容不同厂家的内镜接口，无需额外定制转接件。机身的握持部位做了微弧面处理，贴合医护人员的手持握持形态，长时间操作不易产生疲劳，外壳表面采用哑光磨砂处理，避免手术灯光反射对术者视线造成干扰。整体结构没有多余的外露零件，所有固定螺丝均采用隐藏式设计，既保证了外观的整体性，也避免了螺丝松动脱落进入患者体腔的医疗风险。

在功能实现层面，该结构预留了图像传感器的散热通道，机身外壳与内部传感器基板之间设置了导热硅胶垫，可将4K高分辨率传感器工作产生的热量及时导出，避免长时间工作出现传感器热噪点增加、画质下降的问题，同时外壳温度控制在医用设备允许的接触温度范围内，不会因设备发热造成患者不适或医护人员操作不便。镜头保护罩采用高透光率的医用级光学材料，表面镀有防雾、防刮涂层，避免进入人体腔道后因温差起雾影响成像，同时可耐受常规的消毒擦拭，不会出现涂层脱落的问题。
