PDR53贴片式功率电感三维结构设计

　　在消费类电子、通讯终端、工业控制板卡的PCB布局设计中，贴片功率电感是电源回路里不可或缺的被动元件，承担着储能、滤波、抑制电流尖峰、DC-DC回路能量转换的核心作用，PDR53系列SMD功率电感正是针对高密度贴装场景开发的屏蔽型功率电感，其结构设计完全围绕自动化SMT贴装、大电流承载、低磁漏干扰的实际工程需求展开。从实际选型应用场景来看，这类电感常被用在4G/5G通讯模块的供电回路、便携式数码产品的电源管理单元、车载小信号控制板的DC转换模块中，相比传统直插电感，其贴装效率更高，占用PCB板面空间更小，屏蔽式结构能有效降低线圈工作时产生的杂散磁场对周边敏感器件的干扰，避免板上射频模块、信号采集单元出现电磁兼容问题。

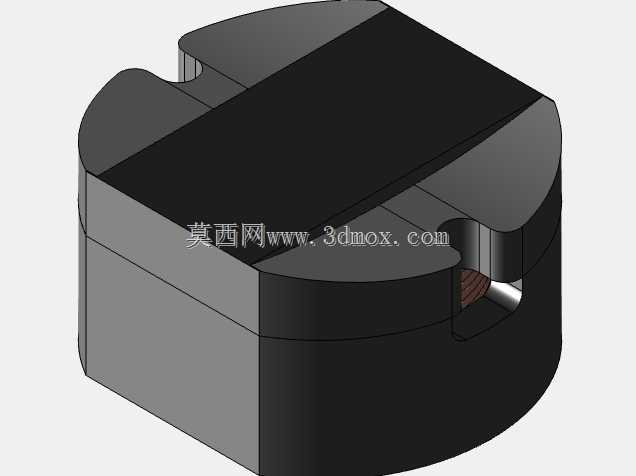

　　从结构设计思路上看，这款电感采用了半屏蔽式的磁芯结构，外部为一体成型的铁氧体磁罩，顶部做了切边定位设计，磁罩两侧预留了焊盘引出的缺口，内部绕制的漆包铜线两端直接与底部的贴片焊盘连接，省去了额外的引脚转接结构，既降低了元件自身的直流电阻，也减少了焊接点失效的风险。磁芯的圆弧外形设计并非单纯的造型处理，一方面是匹配绕线线圈的圆形轮廓，最大化利用磁罩内部的空间，在有限的体积内提升电感量与饱和电流参数，另一方面圆弧侧壁可以减少SMT贴装时吸嘴取料的定位偏差，贴片机吸嘴吸附顶部平面时，切边结构可以作为视觉定位的识别特征，配合贴片机的视觉系统快速纠正元件角度，提升贴装良率。在安装边界与尺寸适配层面，这款电感的底部焊盘采用标准SMD封装尺寸设计，焊盘的外露长度、宽度完全匹配行业通用的PDR53封装焊盘规范，设计PCB封装时不需要额外调整焊盘间距，元件本体的高度控制在常规贴片功率电感的主流高度区间，不会对板卡上方的结构件安装造成干涉，磁罩底部与PCB板面贴合的平面做了平整度处理，过回流焊时焊锡的爬升高度均匀，不会出现立碑、偏移等焊接缺陷。

　　从功能特性的工程细节来看，磁罩与内部磁芯的配合间隙经过精准控制，既可以保证磁路的闭合性，降低漏磁，也能避免磁芯饱和后出现的电感量骤降问题，线圈绕制采用多层平绕的方式，每层线圈之间的绝缘层均匀分布，能承受额定工作电流下的温升，不会出现层间击穿的失效问题，两端焊盘的镀层采用适合无铅焊接的锡基镀层，兼容RoHS工艺要求，适配目前主流的无铅回流焊温度曲线。在实际板卡布局时，这类屏蔽电感不需要像非屏蔽电感那样预留远离敏感器件的隔离距离，可以紧贴电源管理芯片布置，缩短电源回路的走线长度，降低走线带来的额外损耗与干扰，对于高密度布局的通讯类板卡而言，这种结构设计能有效节省板面空间，提升板卡的集成度。

　　建模过程中需要重点关注的细节包括磁罩两侧的缺口尺寸，这个尺寸直接决定了焊盘的外露长度，如果缺口尺寸偏差过大，会导致焊接时焊锡无法完全包裹焊盘端部，降低焊接强度；顶部的切边角度与位置需要与封装的定位标记对应，否则会导致贴装时视觉识别错误；内部线圈的引出端与焊盘的连接位置需要完全贴合磁罩的缺口内壁，避免出现线圈突出磁罩本体的情况，否则会导致贴装时吸嘴无法平稳吸附元件，或者过炉时出现元件偏移。另外磁罩的分模线位置设计在本体侧壁的中间位置，不会影响顶部吸附面与底部焊接面的平整度，符合磁性元件批量模压生产的工艺要求，不需要额外的后加工处理就能满足尺寸精度要求，适合大规模量产的工艺需求。
