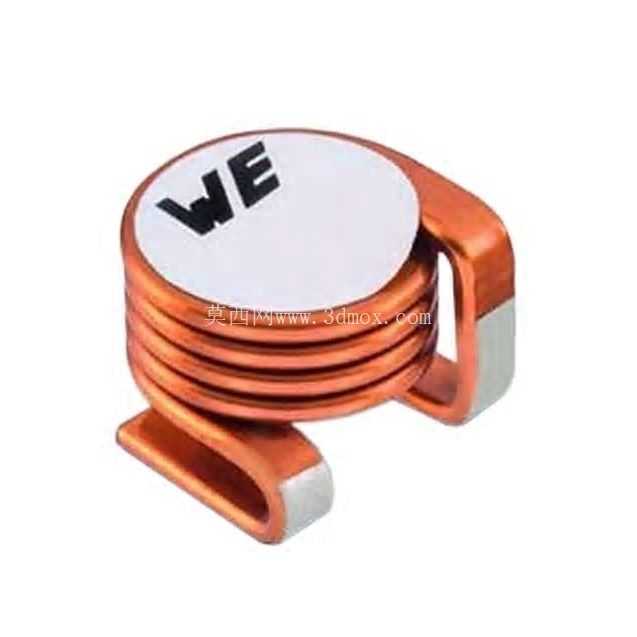

伍尔特高Q值扁线空芯电感线圈结构

在射频功率放大、高频开关电源、大电流滤波回路的设计选型中，空芯电感的参数表现直接决定整个回路的工作稳定性，尤其是在需要兼顾大电流通流能力与高品质因数Q值的场景下，传统圆线绕制的空芯电感往往会因为导线有效载流面积不足、高频集肤效应带来的交流电阻抬升，导致Q值达不到设计要求，同时绕组发热问题也会压缩设备的长期工作裕量。这款扁线结构的空芯电感，正是针对这类高频大电流应用场景做的定向结构优化，从绕组选型到引脚成型的每一处设计，都围绕降低交流损耗、提升载流密度、控制寄生参数这几个核心工程目标展开。

从实际应用场景来看，这类电感常出现在通信基站的射频前端匹配回路、工业高频感应加热设备的谐振回路、车载DC-DC变换器的输出滤波段，以及高端测试仪器的信号调理通路中，这些场景的共性要求是电感在指定工作频段内不能出现明显的Q值跳水，同时要能承受持续的大电流通过，不能因为绕组温升导致电感量漂移超出设计容差。不同于带磁芯的功率电感，空芯结构不存在磁芯饱和的问题，只要绕组载流能力足够，就能在峰值电流冲击下保持电感量稳定，这也是很多大功率高频回路优先选择空芯电感的核心原因，但传统圆线空芯电感的空间利用率低，相同安装体积下的导线截面积有限，很难同时兼顾低直流电阻和小体积要求。

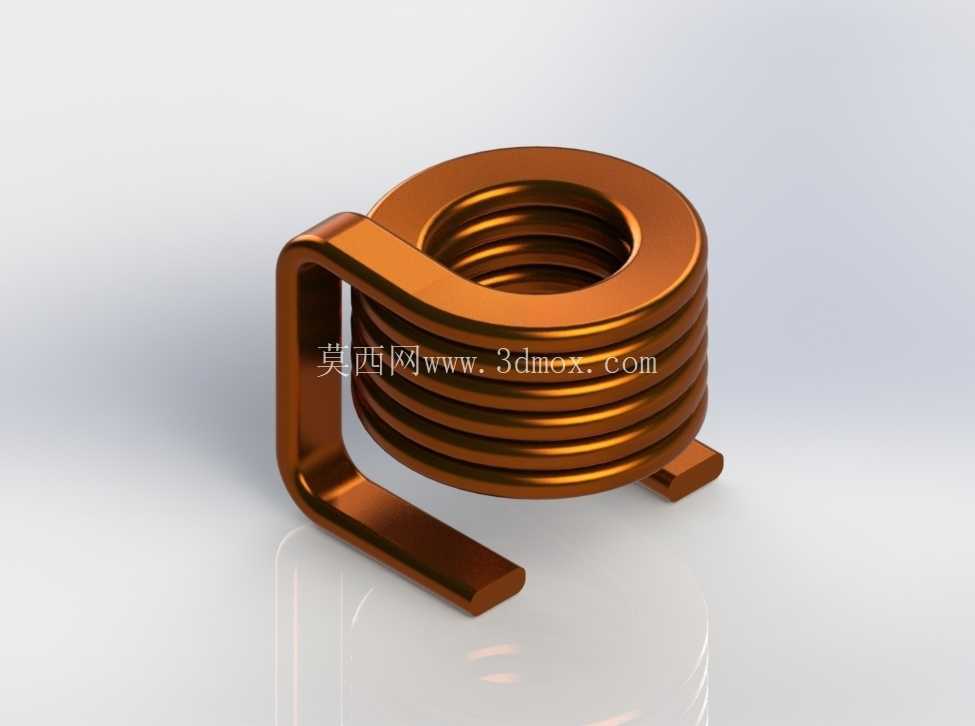

这款产品采用扁铜线绕制的核心设计思路，就是利用扁线的截面特性，在有限的绕组径向空间内排布更大的导体截面积，相比同外径的圆线绕组，扁线的有效载流面积可以提升40%以上，直接降低绕组的直流电阻，从根源上减少导通损耗。同时扁线的层间排布更紧密，绕组的机械结构强度更高，在承受振动冲击的车载或工业现场场景中，不会出现绕组松散变形导致的电感量偏移。绕制过程中每一圈扁线的匝间间隙控制在均匀范围内，既保证了匝间绝缘的安全距离，又尽可能压缩了绕组的整体轴向尺寸，避免多余的空间浪费。

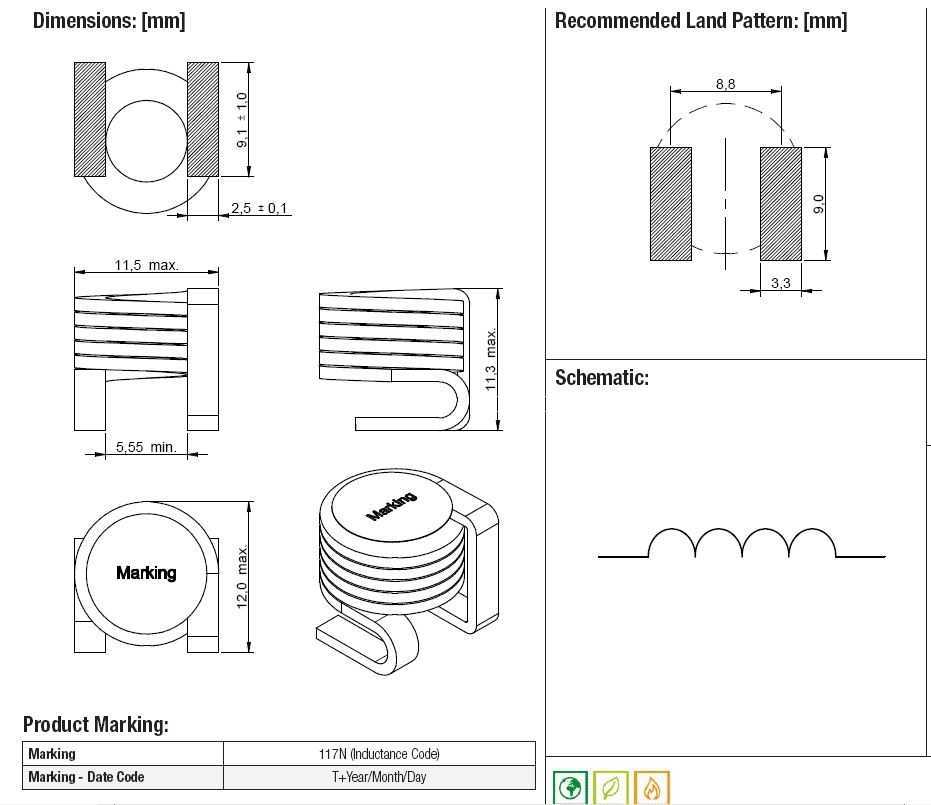

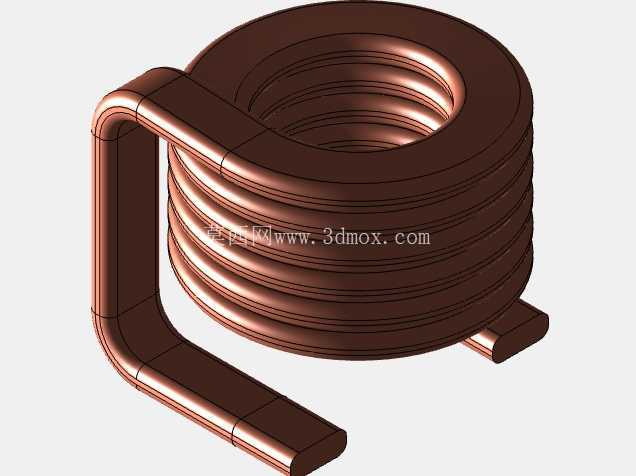

从结构细节来看，绕组两端的引脚采用一体折弯成型的结构，没有额外的焊接接点，直接从绕组末端的扁线延伸折弯出安装固定脚，两个引脚的平面度控制在安装公差范围内，适配PCB板的表面贴装或通孔焊接工艺，引脚的折弯半径经过精确计算，避免折弯处出现应力集中导致的铜线裂纹，同时折弯后的引脚位置与绕组主体保持足够的安全爬电距离，满足高压高频场景下的绝缘要求。绕组整体的外形轮廓规整，没有突出的不规则结构，在设备内部做布局排布时，可以精准计算安装边界，不需要额外预留避让空间，相邻器件可以紧贴电感的非引脚侧排布，提升整机的空间利用率。

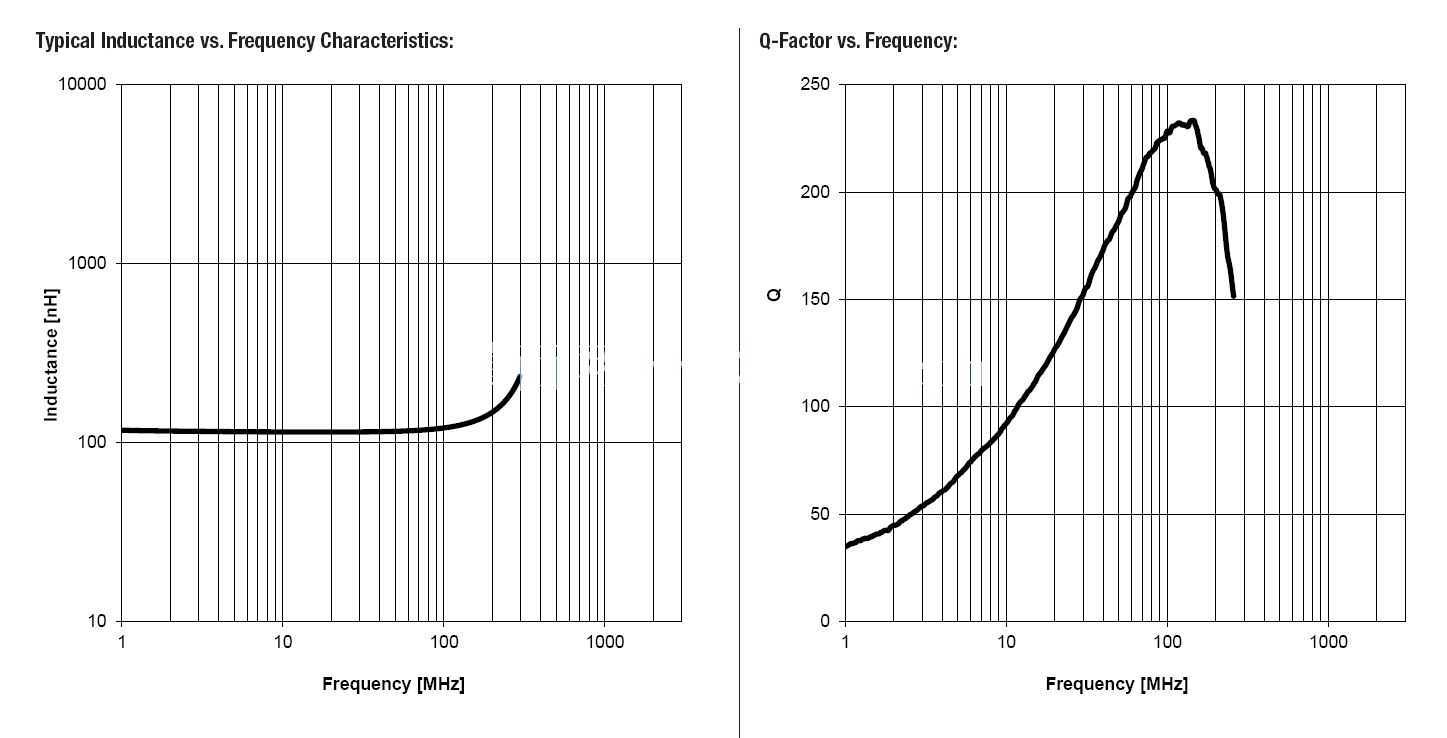

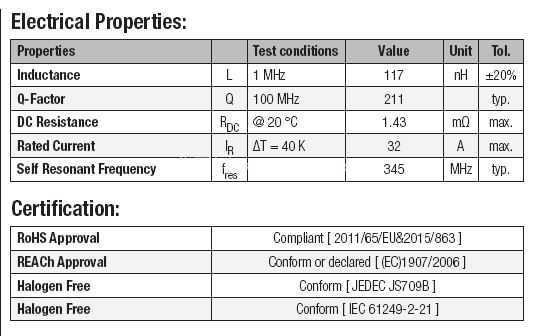

在寄生参数控制方面，扁线绕组的层间电容经过针对性优化，绕制时通过控制匝间的叠放角度，将层间寄生电容控制在合理区间，避免因为寄生电容过大导致自谐振频率过低，压缩电感的有效工作频段。实际选型时可以根据回路的工作频率、所需电感量、额定电流参数，匹配对应参数的绕组规格，从低电感量的大电流高频回路，到稍高电感量的谐振回路，都能通过调整绕组的匝数、扁线截面尺寸来覆盖参数需求。不同于磁屏蔽结构的电感，空芯扁线电感的磁场是开放分布的，在PCB布局时需要注意远离敏感的小信号模拟电路，避免磁场耦合带来的信号干扰，这也是结构设计和整机布局时需要提前考量的安装边界要求。

从长期工作可靠性角度看，扁线结构的绕组散热条件更优，因为每一圈扁线的侧面都有更大的散热面积和空气接触，绕组工作时产生的热量可以更快通过对流和引脚传导到PCB板上，相同损耗下的绕组温升比圆线绕组低15%左右，能有效延长绝缘层的使用寿命，避免长期高温工作导致的绝缘失效。绕组表面的绝缘涂层均匀覆盖整个铜线表面，匝间不会出现绝缘破损导致的短路问题，在批量生产的一致性控制上，扁线绕制的电感参数离散性更小，每一批次的电感量偏差、Q值偏差都能控制在更小的公差范围内，减少整机调试时的参数匹配工作量。
