适配3D打印的膝上假肢液压结构设计

项目分类:通用机械零部件 发布时间:2025-12-18 ID:1098124
  • 适配3D打印的膝上假肢液压结构设计
  • 适配3D打印的膝上假肢液压结构设计
  • 适配3D打印的膝上假肢液压结构设计
  • 适配3D打印的膝上假肢液压结构设计

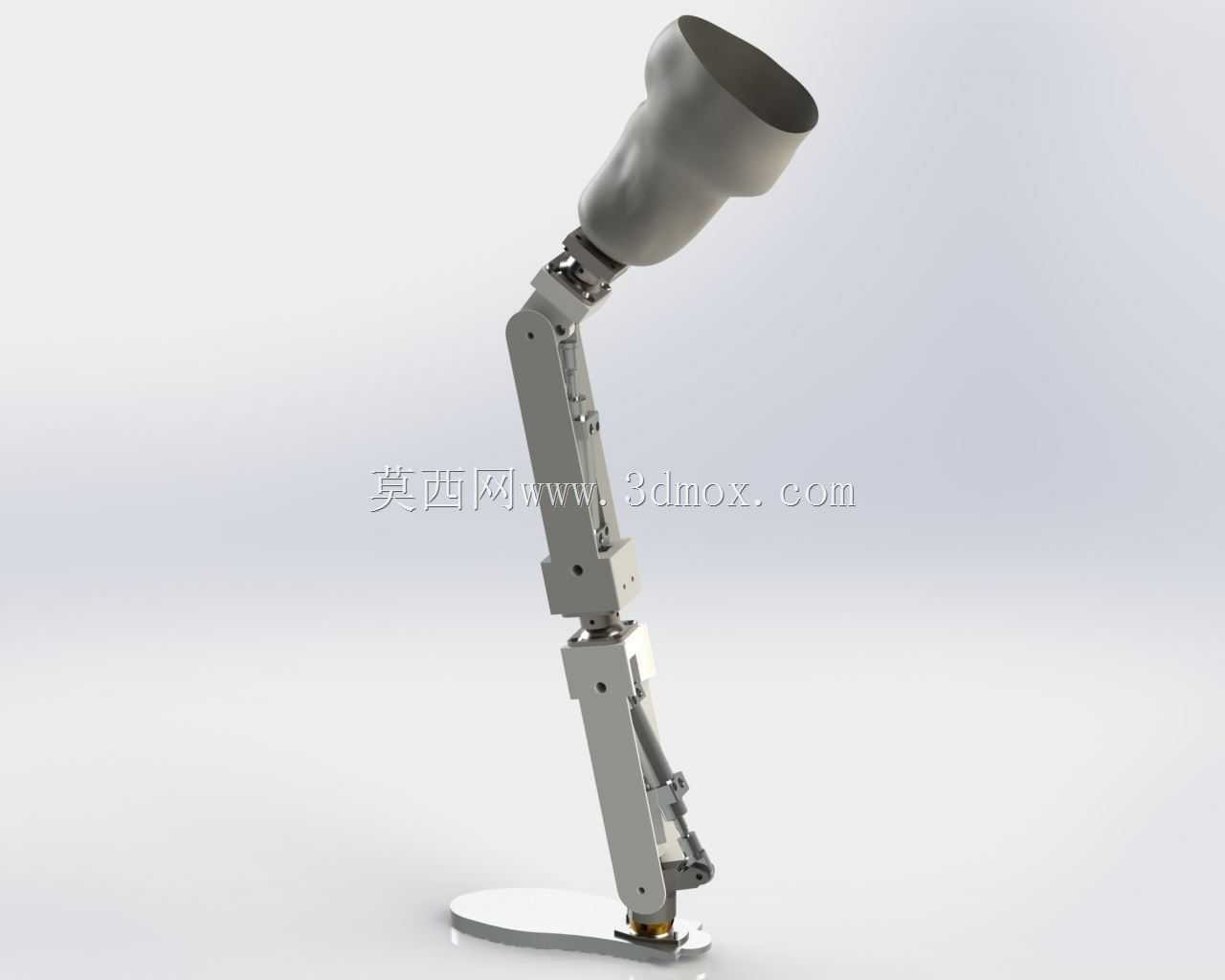

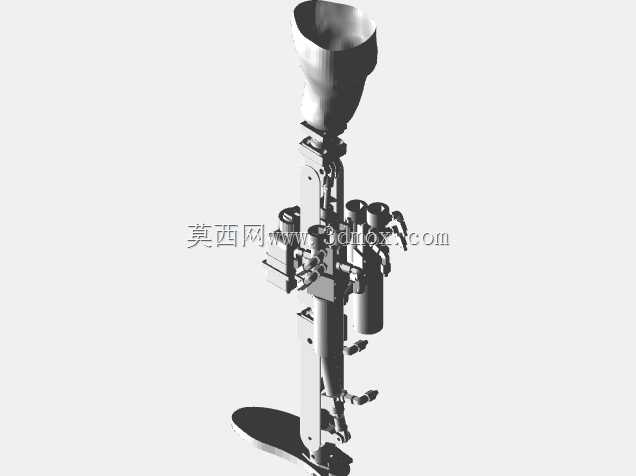

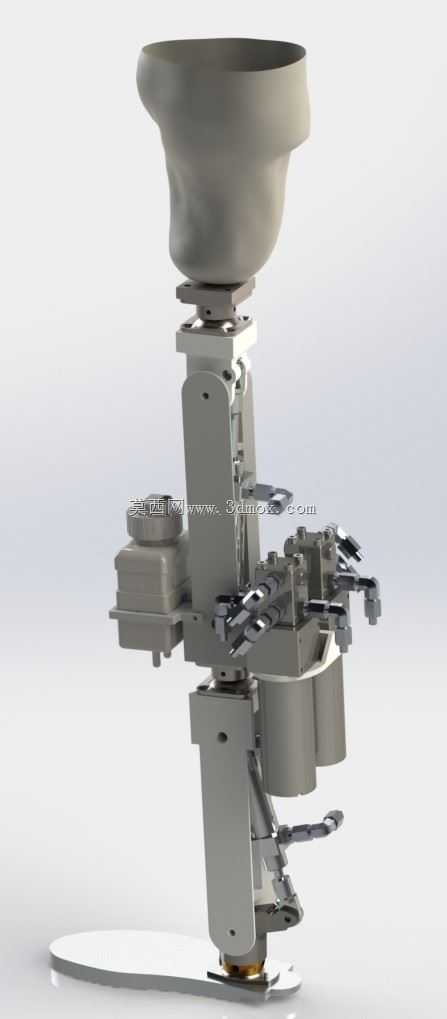

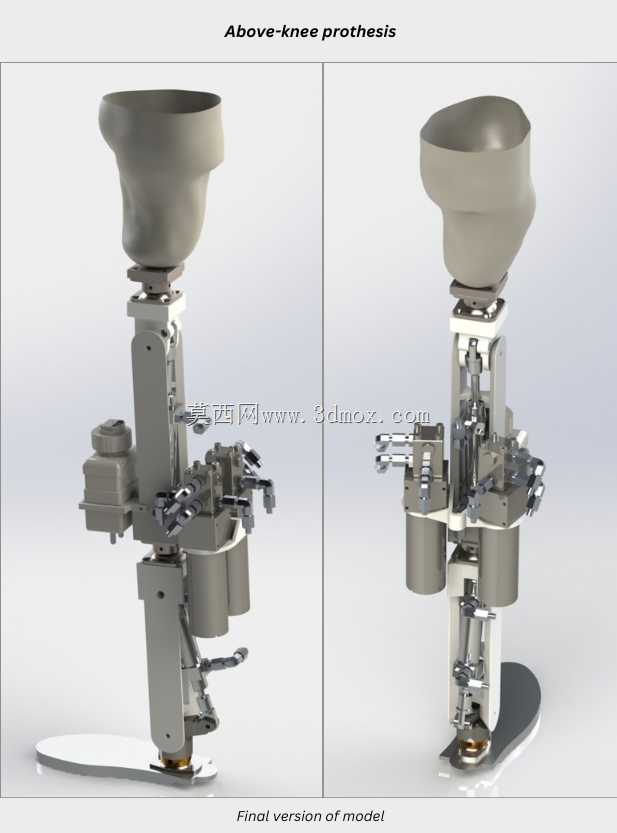

  这款膝上假肢结构的设计核心围绕3D打印工艺的成型特性展开,从临床康复场景的实际使用需求出发,将接受腔、膝关节液压阻尼模块、连接支撑构件、仿生足板整合为一套可直接打印装配的完整结构,无需额外定制复杂的非标连接件,大幅降低了传统假肢定制过程中的机加工成本与交付周期。从临床应用场景来看,该结构主要适配大腿截肢患者的日常行走需求,区别于传统纯机械铰链式假肢的生硬步态,内置的液压阻尼部件可在行走摆动相自动调节关节屈伸阻力,支撑相阶段提供足够的结构刚性,避免打软腿的风险,同时在上下楼梯、小幅坡道行走的场景下,液压回路可根据关节屈伸速度自动调整阻尼大小,匹配健康肢体的步态节奏,减少患者长期佩戴过程中的腰部代偿劳损。

  设计过程中充分考虑了3D打印的成型边界,所有受力构件的壁厚均设置在2.5mm-4mm区间,避免大角度悬空结构,无需添加大量支撑即可完成FDM或光固化工艺的打印成型,同时各铰接位置预留了标准销轴的安装孔位,配合通用规格的密封件即可完成液压腔的装配,不需要定制特殊规格的密封配件。接受腔部分采用了贴合大腿残肢解剖形态的曲面设计,上口边缘做了圆弧过渡处理,避免长期佩戴对残肢软组织造成压疮,接受腔与膝关节主体的连接位置采用了标准的四棱锥连接接口,可兼容市面上常规的假肢接受腔连接件,方便康复师根据患者残肢的实际情况调整对线角度。

  膝关节的液压模块采用了双腔阻尼结构,当患者行走时膝关节弯曲,液压油从一个腔体通过阻尼阀流向另一腔体,通过调整阻尼阀的通流面积即可适配不同体重患者的使用需求,结构上没有采用复杂的集成式液压阀块,而是将油路直接集成在支撑构件的内部,减少了外接管路带来的泄漏风险,同时整体结构的重心尽量靠近残肢末端,降低患者佩戴时的悬吊负担。连接小腿部分的支撑构件采用了对称式的双杆结构,相比单杆支撑具备更好的抗扭性能,在患者快速行走或者转身时不会出现关节侧向晃动的问题,足板部分采用了仿人体足弓的曲面结构,具备一定的弹性形变空间,在脚跟着地时可吸收地面冲击,前掌蹬地阶段提供足够的回弹力,减少行走过程中的地面反作用力对残肢的冲击。

  安装边界方面,整体结构的总高度可根据患者的实际残长通过调整小腿连接杆的长度进行适配,常规适配身高160cm-185cm人群的版本总高度控制在420mm-480mm区间,膝关节的最大屈曲角度可达125度,满足日常坐姿下的膝关节弯曲需求,所有铰接位置的销轴均采用轴向卡簧固定,方便后期维护时拆卸更换阻尼部件或者密封件,不需要破坏整体打印结构。设计时还特意规避了传统假肢结构中大量需要精密机加工的异形零件,所有非液压密封面、非铰接摩擦面的结构都可通过3D打印一次成型,仅需对铰接孔位进行简单的铰孔加工即可满足装配精度要求,对于基层康复机构或者偏远地区的假肢适配场景,不需要配备复杂的机加工设备即可完成假肢的制作与装配,大幅提升了康复辅具的可及性。结构的受力路径经过反复优化,患者行走时的地面冲击力从足板传递到小腿支撑构件,再通过膝关节液压模块传递到接受腔,整个受力路径上没有出现应力集中的锐角结构,所有受力转折位置都做了圆角过渡处理,避免长期循环载荷下出现结构疲劳断裂的问题,液压腔体的壁厚经过承压验算,可满足100kg体重患者日常行走的压力需求,不会出现腔体胀裂或者液压油泄漏的问题。
