外六角全螺纹半螺纹紧固螺栓结构设计

　　在各类机械结构装配场景中，螺栓是应用覆盖范围最广的紧固连接件之一，从重型工程机械的机架拼接、生产线设备的模组固定，到小型仪器仪表的壳体装配、传感器安装点位的紧固，都能见到这类标准紧固件的身影。不同工况下对螺栓的选型要求差异极大，比如承受交变振动载荷的设备连接位，需要螺栓具备足够的抗拉强度与防松适配结构，而精密仪器内部的紧固点位，则对螺栓的外形尺寸公差、螺纹配合精度提出了更高要求，避免因装配间隙过大导致设备运行过程中出现连接松动、定位偏移的问题。

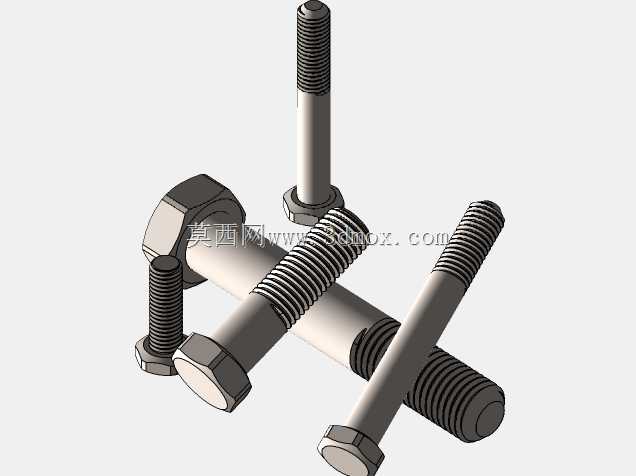

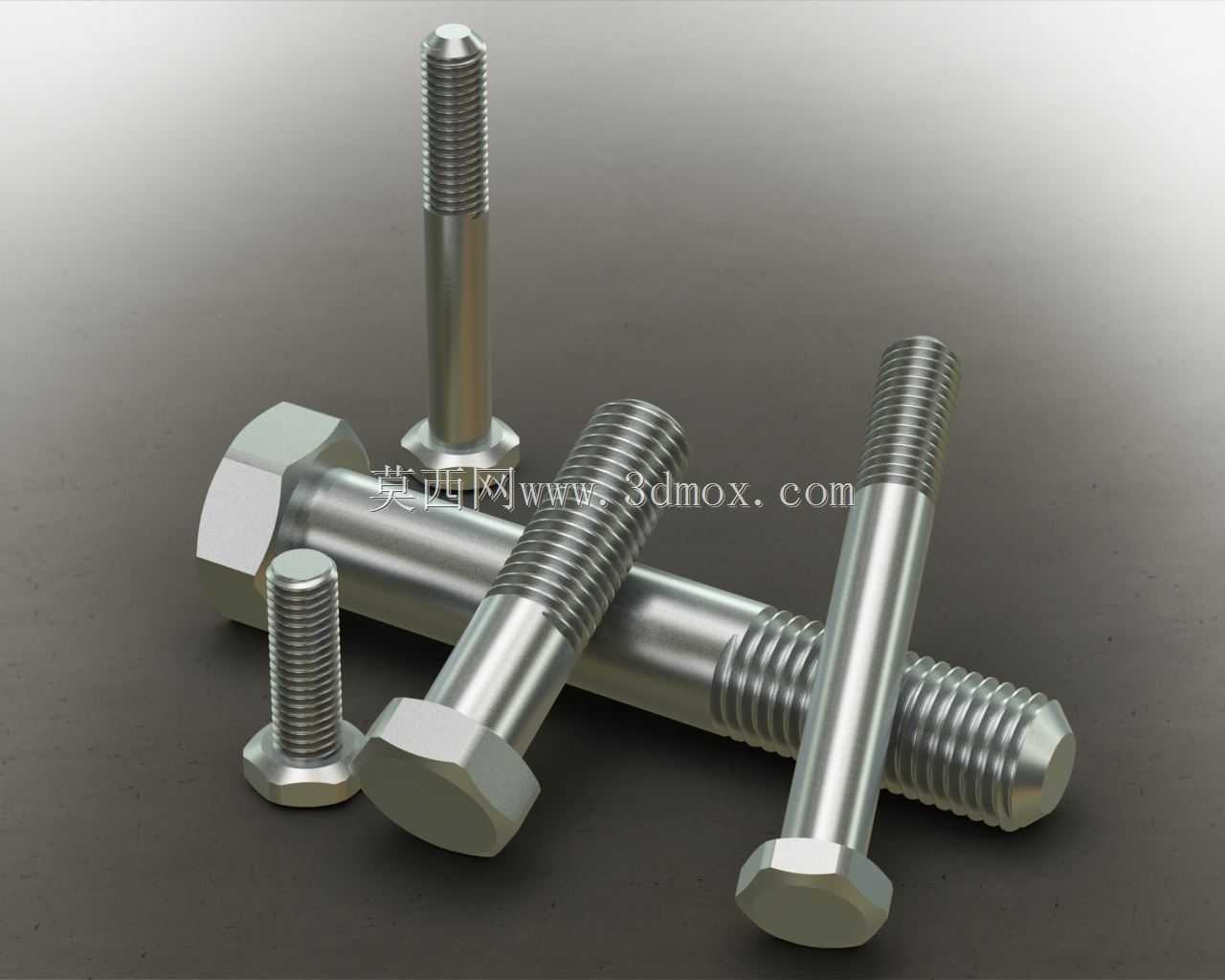

　　本次建模的外六角螺栓，覆盖了全螺纹与半螺纹两种常见结构形式，建模过程中完全参照通用紧固件的实际加工尺寸逻辑搭建，六角头部的对边宽度、头部厚度都匹配常规扳手的操作空间需求，不会出现头部尺寸过小导致扳手打滑、或是尺寸过大挤占周边安装空间的问题。螺纹段的建模还原了真实螺纹的牙型角、螺距参数，无论是用于通孔穿装配合螺母锁紧，还是直接拧入机体的螺纹孔实现紧固，都能在虚拟装配中还原真实的配合干涉状态，方便设计人员在整机建模阶段提前排查装配冲突。

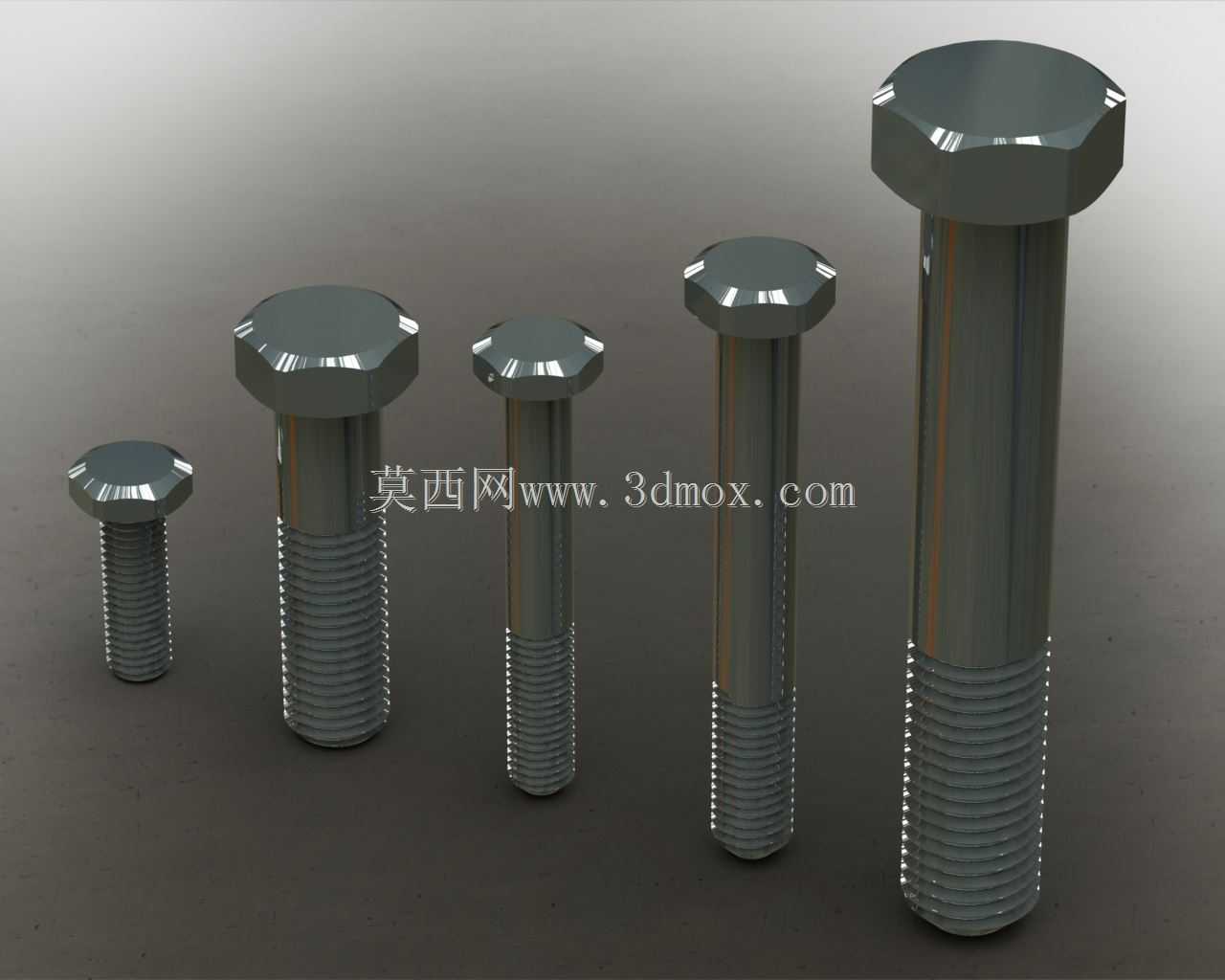

　　半螺纹结构的螺栓，其光杆段的直径尺寸略小于螺纹大径，在安装时光杆部分可以穿过被连接件的通孔，依靠螺纹段与螺母或是内螺纹孔配合实现夹紧，这类结构更适合被连接件总厚度较大、需要螺栓承受较大剪切载荷的场景，光杆段与通孔的配合可以承担部分横向剪切力，避免螺纹牙直接承受横向载荷出现滑牙、变形的问题。全螺纹结构的螺栓则更适合被连接件厚度较小、需要调整夹紧厚度范围的场景，整个杆部都加工有螺纹，锁紧时的啮合长度可以根据实际装配需求灵活调整，在薄板拼接、电气元件安装座固定这类场景中应用更为普遍。

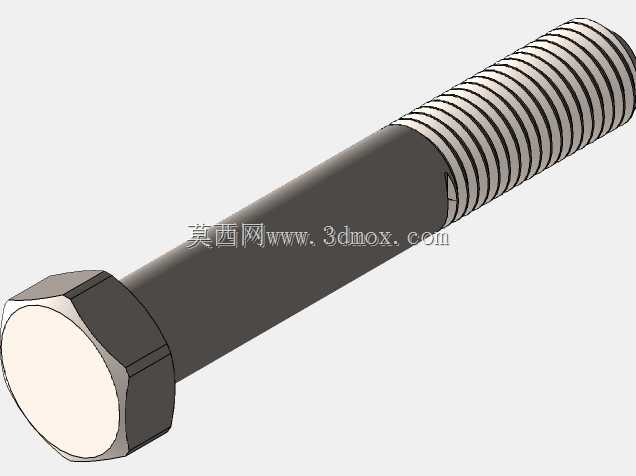

　　建模过程中特意还原了螺栓头部与杆部衔接位置的圆角过渡结构，这一细节在很多简化模型中经常被忽略，但在实际工程应用中，这个过渡圆角可以有效降低螺栓头部与杆部连接位置的应力集中系数，当螺栓承受轴向拉紧载荷时，不会因为应力集中在头部衔接位置出现断裂失效。螺栓末端的倒角结构也做了精准还原，这部分结构既可以在安装时起到导向作用，方便螺栓快速对准螺纹孔或是穿过被连接件的通孔，也能避免螺栓末端的锐边划伤安装人员、或是刮损其他零部件的表面涂层。

　　在进行设备三维布局设计时，这类标准螺栓模型可以直接调用到装配体中，根据不同的连接点位的厚度、载荷需求选择对应长度、螺纹规格的模型，提前核算螺栓的伸出长度是否合理，避免出现螺栓拧入深度不足导致连接强度不够、或是伸出过长干涉其他运动部件的问题。比如在传感器安装支架的设计中，螺栓的长度选择需要兼顾支架厚度、传感器安装座厚度以及防松垫片的厚度，预留合适的螺纹啮合长度，同时还要保证螺栓末端不会顶到传感器的内部元件，通过三维模型的预装配可以快速完成这类尺寸校验，减少后续实物装配阶段的反复修改。

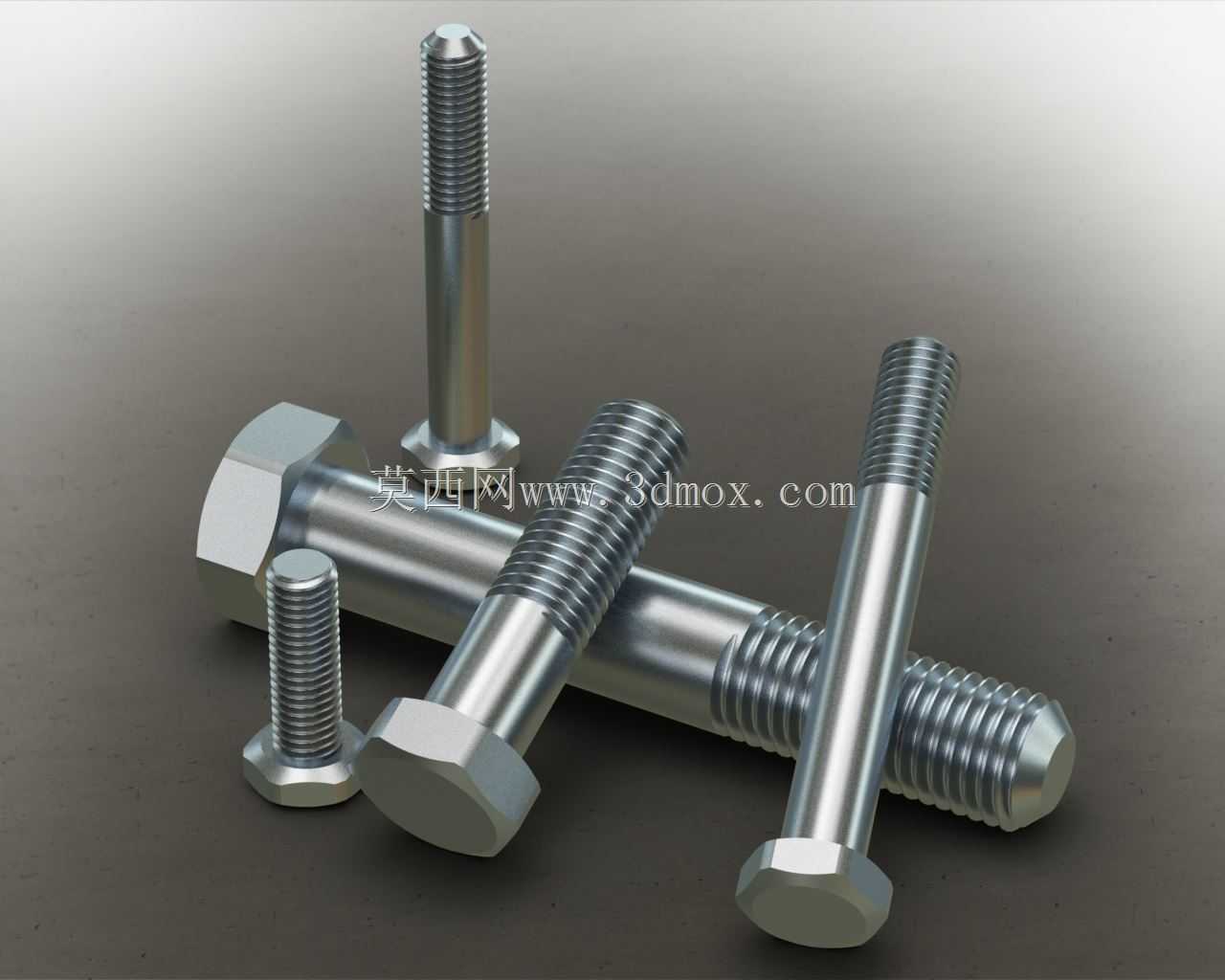

　　不同表面处理的螺栓在实际应用中也有区分，比如镀锌螺栓多用于常规干燥环境下的设备装配，具备基础的防锈能力，而不锈钢材质的螺栓则多用于潮湿、有腐蚀介质的场景，建模时的金属质感渲染也可以直观区分不同材质的外观差异，方便在做设备外观展示、装配工艺演示时更贴近真实效果。在做整机的BOM统计时，精准建模的螺栓模型也可以快速导出规格、长度参数，直接对接采购清单，减少人工统计的误差。

　　很多设计人员在做结构设计时容易忽略紧固件的细节建模，往往用简单的圆柱加六角头做简化，导致后续装配校验时出现很多隐形问题，比如螺栓头部的空间没有预留足够的扳手操作位，现场装配时扳手无法卡入螺栓头部，只能临时修改结构更换紧固件规格，或是螺栓的螺纹段长度不足，无法达到要求的拧入深度，给设备的长期运行留下连接松动的隐患。精准的螺栓三维模型，可以在设计阶段就把这些细节问题提前暴露，在虚拟装配阶段完成操作空间校核、配合长度校验、干涉检查等工作，大幅提升后续实物装配的效率，减少现场整改的工作量。
