分体式工业离心鼓风机结构设计

　　在车间通风除尘、物料气力输送、燃烧设备供风、工业设备散热冷却等场景中，这类分体式离心鼓风机是应用频次极高的通用流体设备，和直连式风机不同，分体传动的结构能让动力单元和鼓风单元根据安装空间灵活调整相对位置，适配更多受限的安装工况。从实际使用场景来看，这类风机常被用在中小型除尘系统的引风段、包装生产线的物料正压输送、小型锅炉的送风助燃、电子车间的工位散热送风等环节，相比轴流风机，它能提供更高的风压，克服更长管路的阻力损失，满足需要一定送风压力的工况需求。

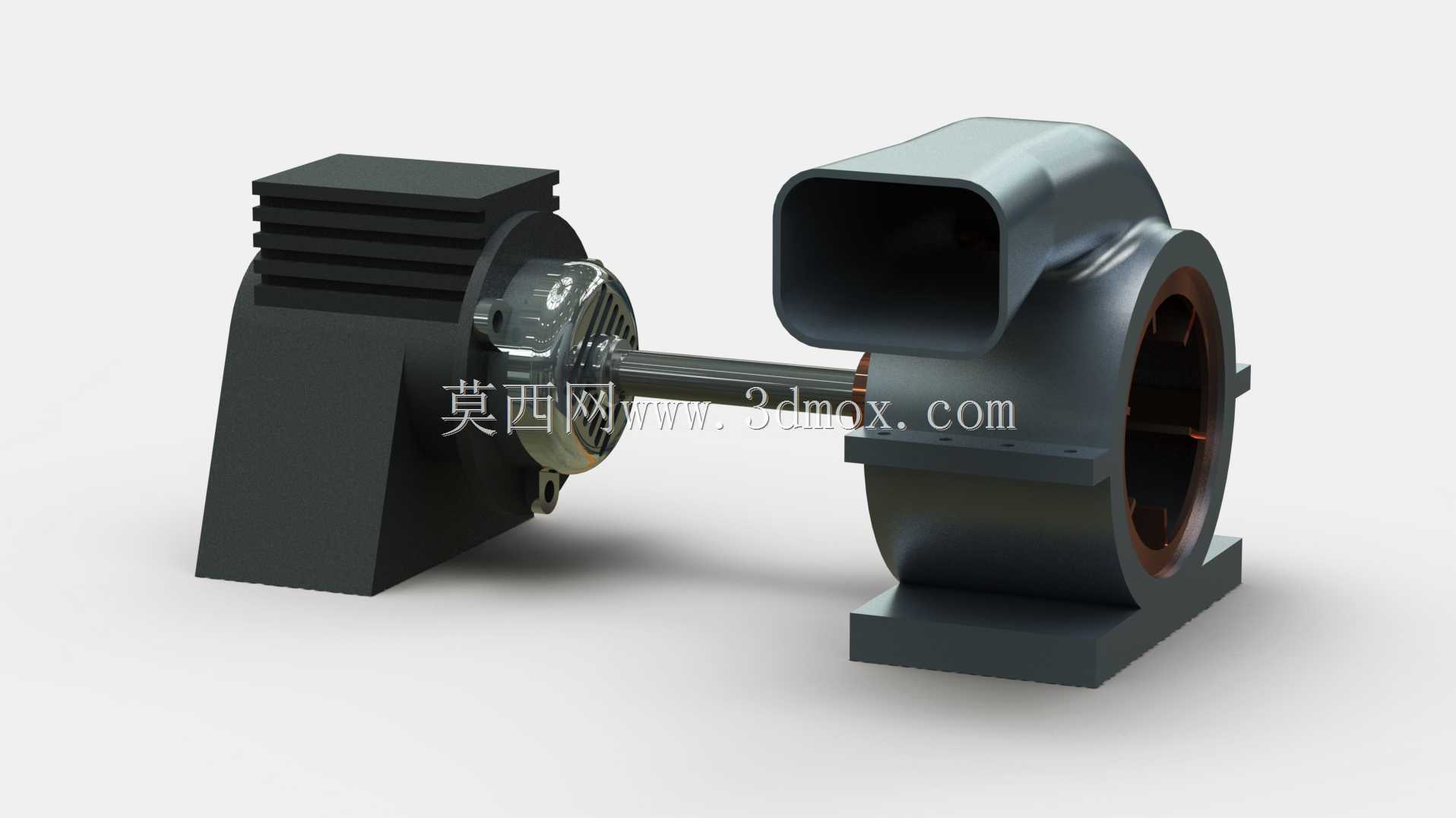

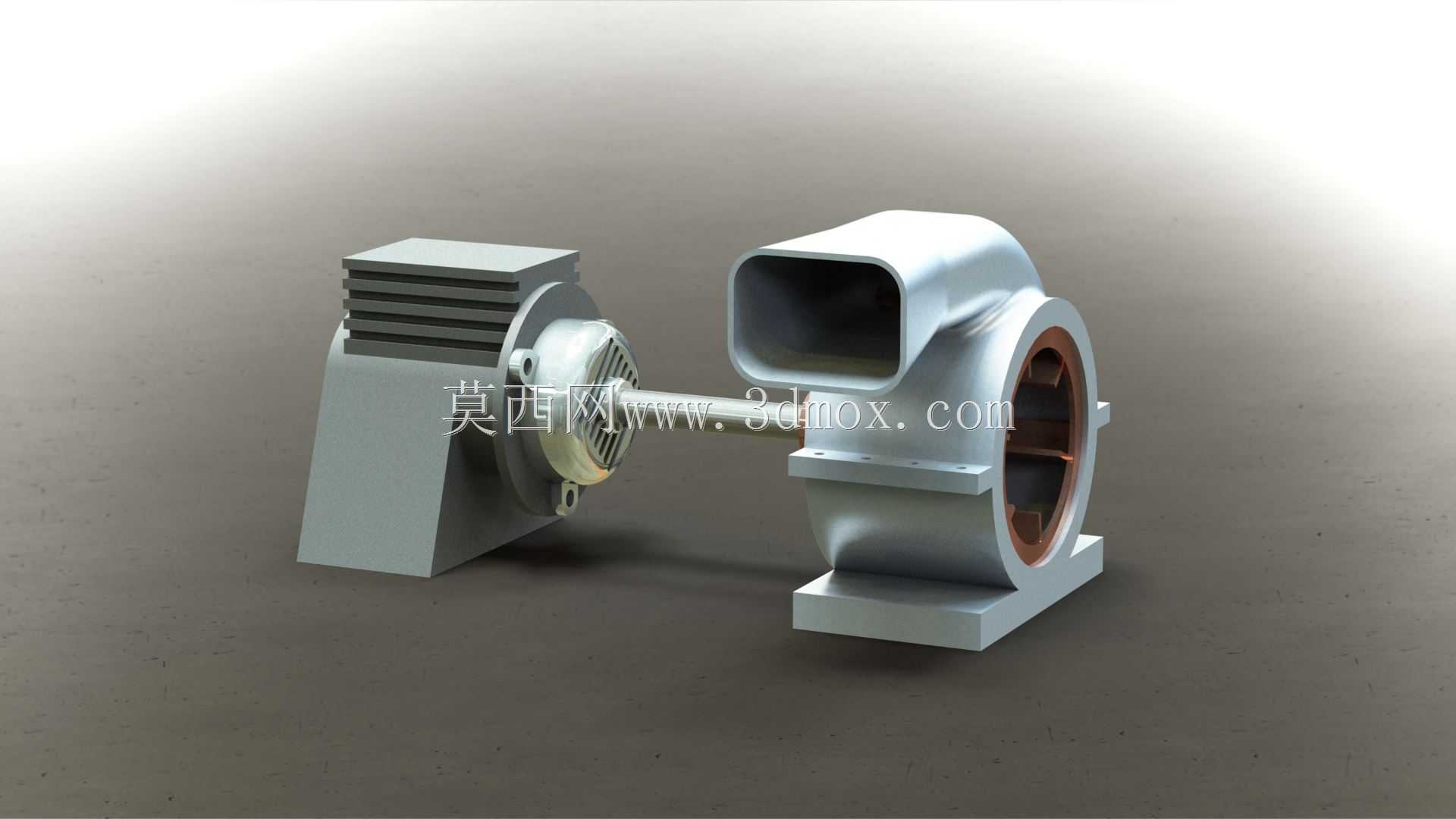

　　从功能特性上看，该结构的风机采用电机与风轮分体传动的设计，中间通过传动轴传递扭矩，这种布局的优势在于可以将电机布置在远离高温、高粉尘气流的位置，避免输送的高温或者带尘介质直接接触电机绕组，延长动力单元的使用寿命，尤其适合输送温度稍高或者含少量粉尘的气体场景。蜗壳部分采用方口进出风的设计，方形出风口更方便和方形通风管路做法兰对接，不需要额外做方圆变径接头，减少现场安装的配件成本和管路阻力损失，进风口同样采用规整的法兰接口，方便对接进风滤网或者进风管路。风轮安装在蜗壳内部的轴承座上，独立的轴承支撑结构能承受风轮高速旋转带来的径向载荷，避免传动轴出现挠曲变形，保证长期运行的稳定性。

　　设计思路上，整个模型优先考虑了安装维护的便捷性，电机底部设置了独立的安装底座，蜗壳下方也设置了带安装孔的一体式支撑脚，两个底座的安装面处于同一水平基准，安装时只需要保证两个底座的同轴度，就能让传动轴平稳运转，不需要额外做复杂的调平结构。蜗壳的流道采用渐开线设计，符合离心风机的流体流动规律，能减少气流在蜗壳内部的湍流损失，提升鼓风效率，出风口的方向做了平直延伸设计，让气流流出蜗壳时更平顺，降低出口处的动压损失。电机端的散热筋结构做了等距排布，能增加电机外壳的散热面积，保证电机在连续运行时的热量能及时散出，端盖处的通风网罩可以避免杂物进入电机内部，同时不影响电机自身的冷却风路。

　　从安装边界和尺寸配合来看，两个支撑底座的安装孔位都做了沉孔设计，方便使用内六角螺栓从上方直接固定到安装机架上，不需要在底座下方预留螺母操作空间，能降低安装机架的加工难度。传动轴的长度预留了适当的调整余量，现场安装时可以根据实际的空间偏差做小范围的位置调整，适配不同的安装间距。蜗壳侧面的轴承端盖采用可拆卸设计，后期维护时不需要拆开整个蜗壳，就能直接更换轴承或者加注润滑脂，减少设备停机维护的时间。出风口的法兰尺寸和常规的同风量通风管路法兰尺寸匹配，现场安装时可以直接对接标准风管，不需要单独定制转接法兰。电机底座的安装孔采用长圆孔设计，安装时可以微调电机的轴向位置，方便调整传动轴的同轴度，也能适配不同中心高的安装需求，降低现场安装的调试难度。

　　在结构细节上，风轮和蜗壳内壁之间预留了合理的间隙，既避免风轮旋转时和蜗壳发生刮擦，又不会因为间隙过大导致气流回流损失，平衡了加工精度要求和运行效率。整个设备的重心落在两个支撑底座的中心连线附近，安装后不会出现偏重倾斜的问题，运行时的振动更小，不需要额外做很重的减震基础就能平稳运行。电机和风壳之间的传动轴没有额外加装防护罩结构，实际应用中可以根据现场的安全规范加装对应尺寸的安全护罩，避免传动轴外露带来的安全隐患，模型上预留了护罩的安装位置，方便后续做结构拓展。
