紧凑型钢结构木质踏步螺旋梯结构设计

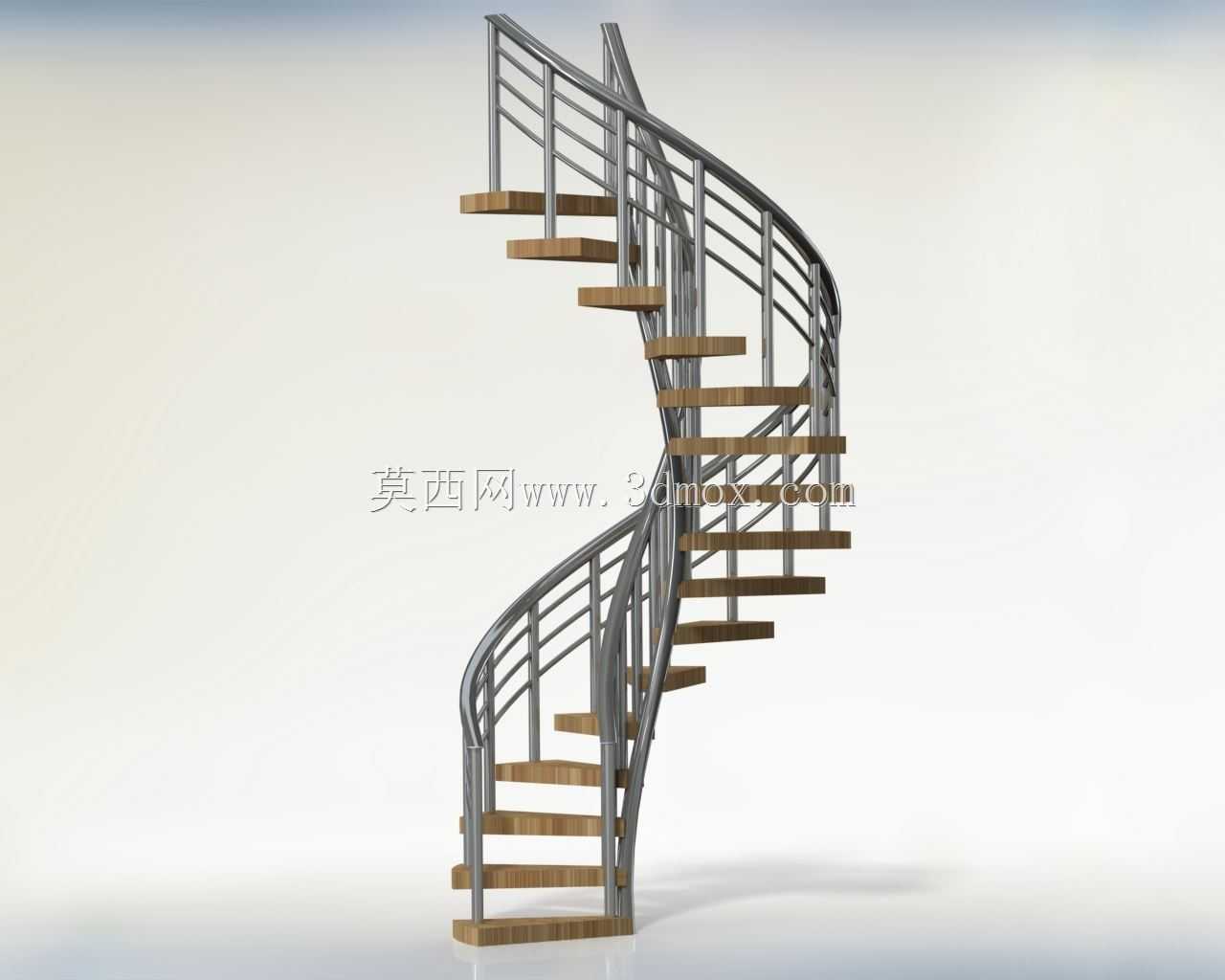

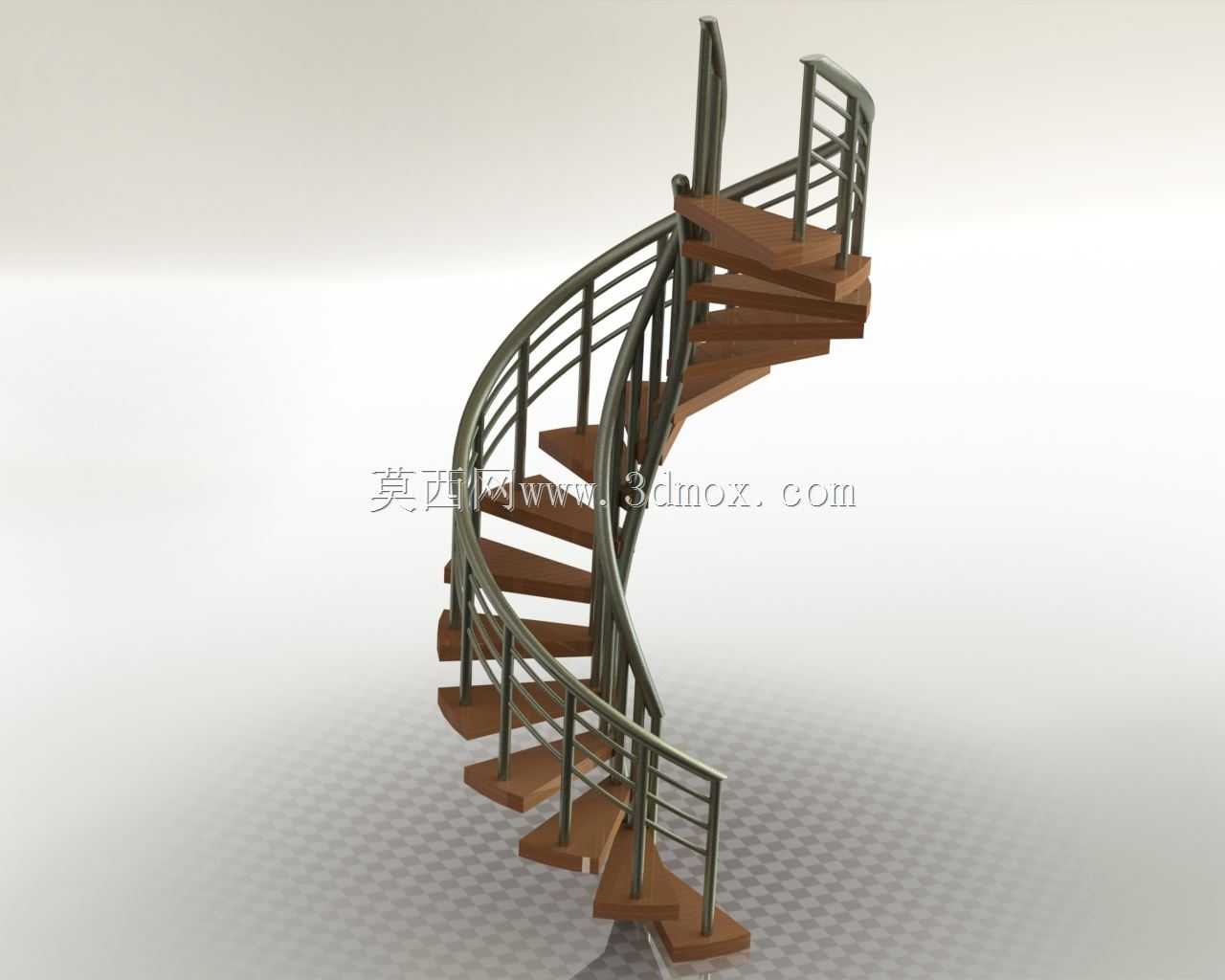

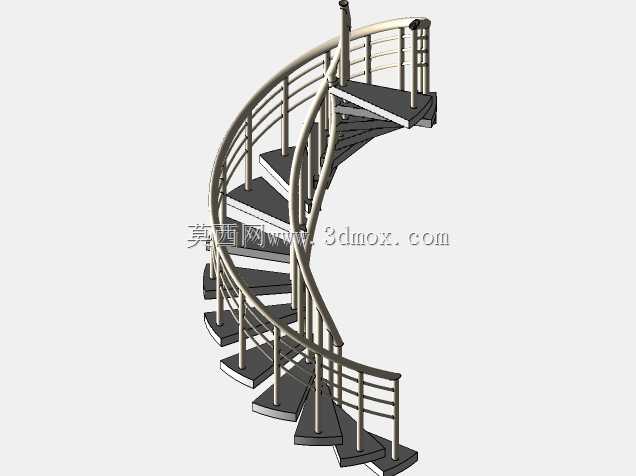

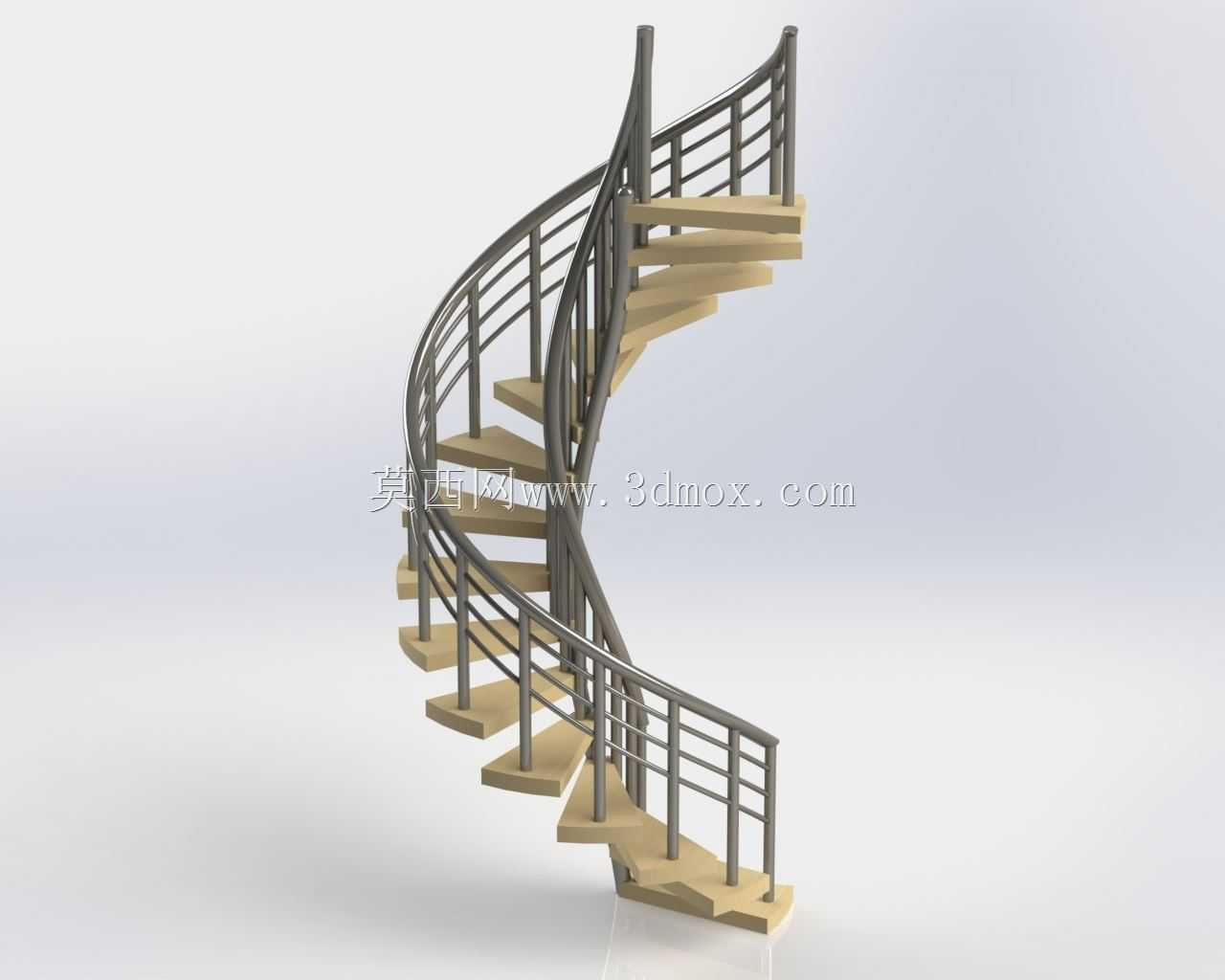

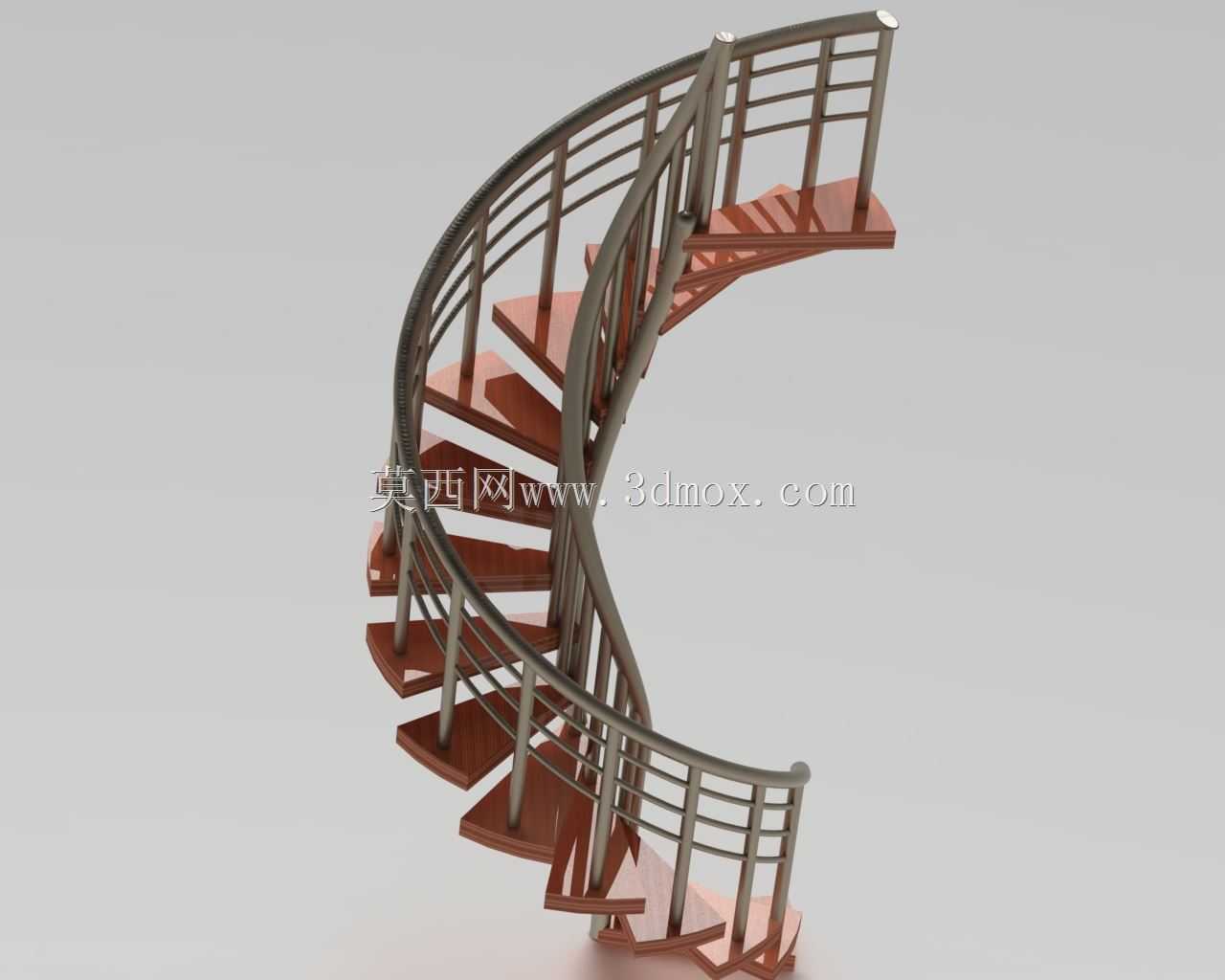

　　这款螺旋梯的设计核心围绕垂直空间的高效利用展开，在很多loft夹层、狭小设备操作平台、商业空间边角区域，直跑梯或者双跑梯需要预留的水平投影面积极大，往往会挤占核心通行或者设备摆放空间，而螺旋梯的环形排布方式可以把垂直交通的占地压缩到直径两米左右的圆形区域内，对于层高3米左右的空间来说，仅占用不到3平米的地面面积，就能完成上下层的连通，这也是这类梯型在狭小空间场景下不可替代的核心优势。从结构设计逻辑来看，这款梯采用中心钢柱配合单侧弧形护栏梁的受力体系，区别于传统中柱螺旋梯所有踏步荷载全部传递到中心立柱的设计，外侧的弧形金属护栏梁同时承担了踏步外端的承重作用，相当于给每一块踏步的外端增加了一个支撑点，既可以减小踏步板材的厚度，

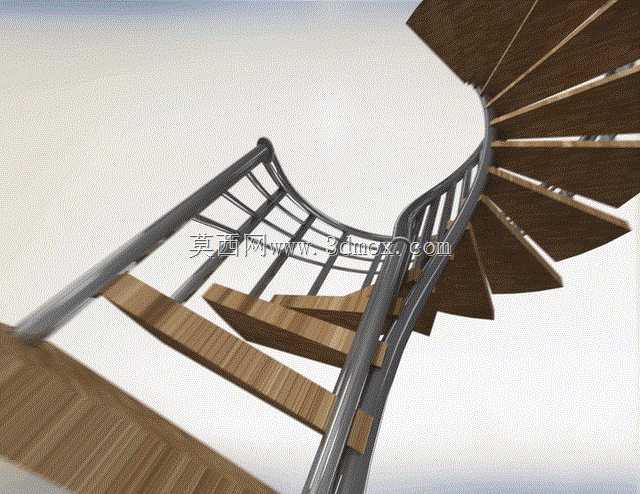

　　也能避免长期使用后踏步外端出现下沉变形的问题。踏步采用实木材质，踏面做了防滑纹理处理，每一块踏步的内端固定在中心钢柱上，外端通过螺栓与弧形梯梁连接，踏步的旋转升角控制在40度以内，踏面的有效踩踏宽度在靠近中心300mm位置不小于150mm，外侧有效踩踏宽度保持在250mm以上，符合日常通行的人体工程学要求，不会出现踩空或者踏面过窄无法落脚的问题。护栏部分采用弧形金属主扶手配合竖向金属栏杆的结构，栏杆间距控制在110mm以内，满足安全防护的间隙要求，扶手的高度保持在距离踏步前缘900mm的位置，顺着梯段的螺旋弧度连续弯折，全程没有断点，上下通行时可以全程提供手部支撑。在安装边界的设计上，这款梯的上下端都做了可调节的连接法兰，

　　上端连接位置可以适配不同厚度的夹层楼板，不管是钢结构夹层还是混凝土现浇楼板，都可以通过膨胀螺栓或者焊接的方式固定上端法兰，下端的底座可以通过膨胀螺栓直接固定在地面找平层上，不需要额外做预埋结构，对于后期加装的场景适配性很强。设计过程中需要重点控制的是每一级踏步的旋转角度与提升高度的匹配，整梯3米层高的情况下设置15级踏步，每一级踏步的旋转角度为24度，提升高度为200mm，保证每一步的抬脚高度一致，避免出现高低步导致通行绊倒的风险。另外梯梁的弧度加工是整个建模过程中的难点，需要通过螺旋线扫描生成连续的弧形梁，保证每一个踏步连接点的位置精度，避免现场安装时出现踏步孔位错位的问题。材质搭配上，金属结构部分采用哑光金属质感处理，

　　和木质踏步的暖色调形成搭配，既保证结构强度，也兼顾室内使用的视觉效果，不会像全金属梯那样显得过于冰冷。这类梯型除了日常的室内上下层连通之外，也可以用作设备平台的检修梯，相比垂直直爬梯，螺旋梯的通行舒适度更高，携带小型工具上下的时候更方便，而且不需要设置额外的护笼结构，在空间足够的情况下比直爬梯的使用体验好很多。建模过程中需要注意螺旋线的参数匹配，不同层高对应的螺旋圈数、旋转半径都要对应调整，踏步的排布要始终保持踏面水平，不能随螺旋角度出现倾斜，护栏的弧度要和梯段的螺旋曲率完全一致，扶手的截面要保持连续，不能出现弯折变形的问题。连接节点的设计要考虑现场安装的容错性，长圆孔的预留可以抵消一部分加工和安装的误差，降低现场施工的难度。
