带挂钩拉伸螺旋弹簧精密结构设计

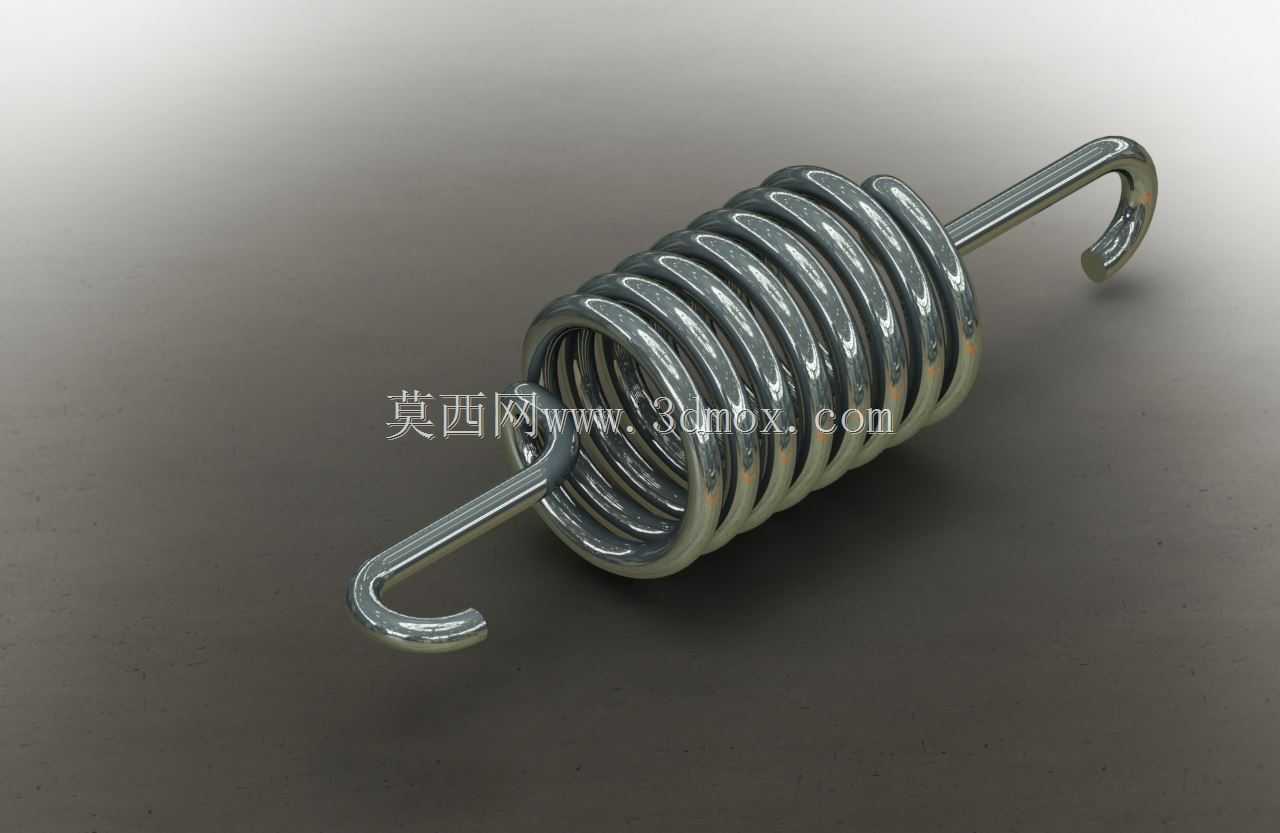

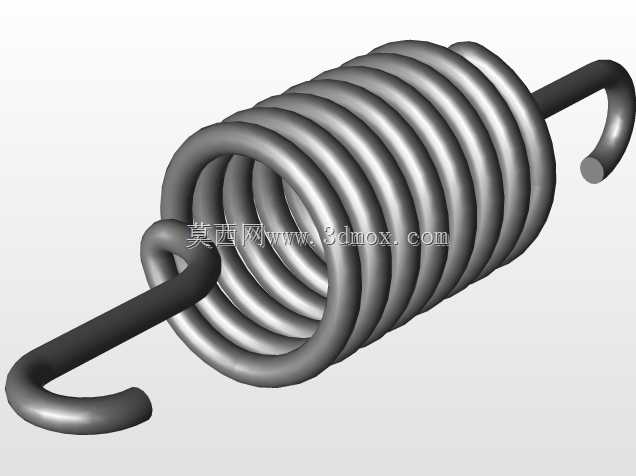

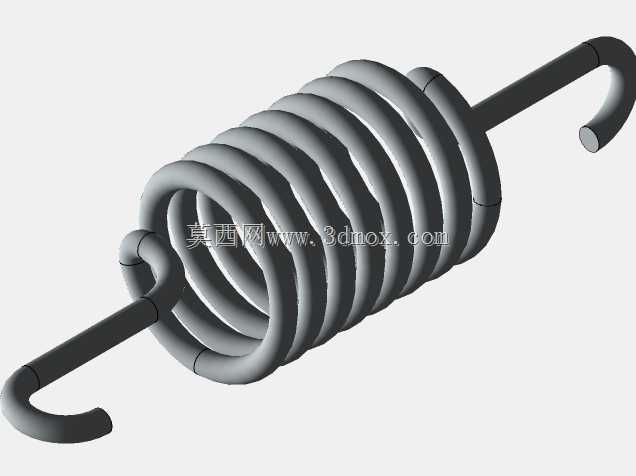

　　在各类机械传动、复位、张紧机构的设计选型中，拉伸螺旋弹簧是应用覆盖度极广的弹性储能元件，本次呈现的带双挂钩拉伸弹簧结构，完全围绕实际装配场景的受力需求完成参数化建模，每一处结构细节都对应着工程现场的实际使用痛点。先从安装边界说起，这类弹簧的本体螺旋段采用等节距密圈设计，自由状态下圈与圈之间无预留间隙，区别于压缩弹簧的初始间隙设定，这种结构能保证其在承受轴向拉力时，初始阶段即可输出稳定的线性弹力，不会出现空行程问题。两端的挂钩采用与弹簧本体同材质线材一体弯制成型，挂钩的弯曲半径经过反复校核，既避免了弯曲半径过小导致的线材内侧应力集中、长期受载出现断裂失效的问题，也不会因弯曲半径过大占用过多安装空间，挂钩的开口角度适配多数常规销轴、

　　挂孔的装配公差，现场安装时无需额外加工连接件即可直接挂接固定，大幅降低装配环节的工时消耗。从实际应用场景来看，这类弹簧常出现在仪器仪表的复位机构、小型设备的舱门回弹结构、传动皮带的张紧装置、各类操纵杆件的回位组件中，比如在小型检测仪器的触发机构里，它能保证触发部件完成动作后精准回到初始位置，不会出现卡滞或复位不到位的情况；在输送设备的张紧结构中，它可以补偿皮带长期运行产生的松弛量，维持传动系统的张紧力稳定，避免皮带打滑影响传动效率。设计过程中，螺旋圈的外径、内径尺寸严格匹配安装腔体的空间限制，本体长度与挂钩的总伸展长度经过行程校核，保证弹簧在最大拉伸长度下，圈间应力仍处于材料的许用应力范围内，不会出现塑性变形导致弹力衰减。

　　线材的表面处理结构在建模时也做了还原，光滑的圆柱表面对应实际生产中的抛光或镀层处理，既能减少长期拉伸过程中圈间的摩擦磨损，也能提升构件的抗锈蚀能力，适配多工况下的使用需求。不同于普通压缩弹簧的端面磨平设计，这款拉伸弹簧的两端挂钩直接作为安装接口，省去了额外的连接座加工需求，在空间受限的小型设备内部，这种集成式的安装结构能大幅节省装配空间，降低整体机构的设计复杂度。建模时对弹簧的螺旋升角做了精准控制，保证每一圈的受力均匀，不会出现局部圈间应力过大的问题，挂钩与螺旋段的过渡区域做了圆弧过渡处理，避免截面突变带来的应力集中，这一细节直接决定了弹簧的疲劳寿命，在频繁往复拉伸的工况下，过渡区域的应力控制不到位很容易出现断裂失效。

　　从选型适配的角度来说，设计人员在调用这类模型时，可以直接根据自身机构的安装孔距、所需拉力值、行程范围调整线材直径、弹簧中径、有效圈数以及挂钩的朝向角度，无需从零开始绘制螺旋线与扫掠路径，能大幅缩短结构设计阶段的建模周期。另外，弹簧的两端挂钩采用对称式设计，安装时无需区分方向，降低现场装配的出错概率，对于需要批量更换易损件的设备来说，这种对称结构也能减少备件的管理成本，不用区分左右或正反方向的备件。在受力特性上，等节距密圈的设计让弹簧的刚度曲线保持线性，设计人员可以通过胡克定律精准计算不同拉伸长度下的输出弹力，无需额外做非线性刚度的校核，对于需要精准控制回弹力的仪器仪表类机构来说，这种线性弹力输出特性能大幅提升机构的动作可靠性，不会出现弹力突变导致的动作冲击或复位力不足问题。
