十字轴式万向联轴器结构三维建模

　　在跨轴线动力传输场景中，万向节是解决两轴存在空间夹角时扭矩传递的核心部件，这套十字轴式万向节的建模完全围绕实际传动工况的受力与安装需求展开，没有多余的装饰性结构，每一处几何特征都对应实际加工与装配的要求。从应用场景来看，这类结构广泛出现在需要变角度传动的位置，比如车辆底盘的传动路径、工业设备中错开布置的动力输出与输入端、轻工机械里需要调整传动角度的连接部位，甚至部分小型精密设备的角度调节传动链路中，都能见到这类铰接传动结构的身影，它的核心作用就是在两轴轴线不共线、存在动态或固定夹角的情况下，稳定传递旋转扭矩，避免刚性连接因为轴线偏差产生的附加弯矩、轴系憋劲甚至断轴问题。

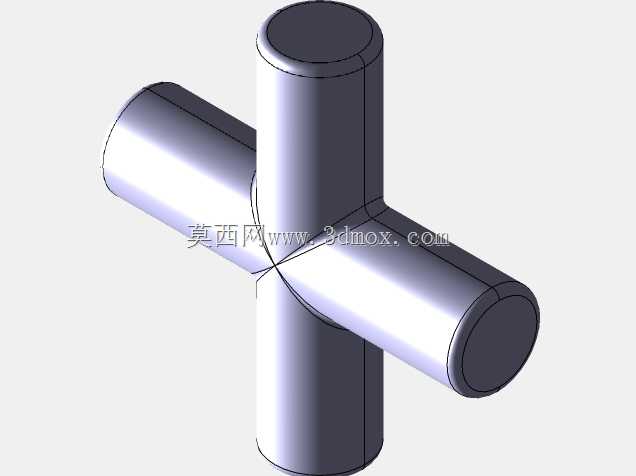

　　建模过程中首先要考虑的是十字轴的受力边界，作为整个部件的核心传力零件，十字轴的四个轴颈需要分别嵌入两个万向节叉的安装孔内，轴颈与节叉孔的配合间隙控制在合理范围，既要保证铰接转动的灵活性，又不能因为间隙过大导致传动过程中产生冲击旷量。两个节叉的结构设计完全匹配安装端的连接需求，两端的轴头结构分别对应主动侧与从动侧的安装接口，轴颈处的台阶结构是为了适配锁紧螺母的安装，建模时特意保留了螺母的压紧面与防松结构的安装空间，实际装配时螺母锁紧后可以将节叉与外接轴端牢牢固定，避免传动过程中出现轴向窜动。

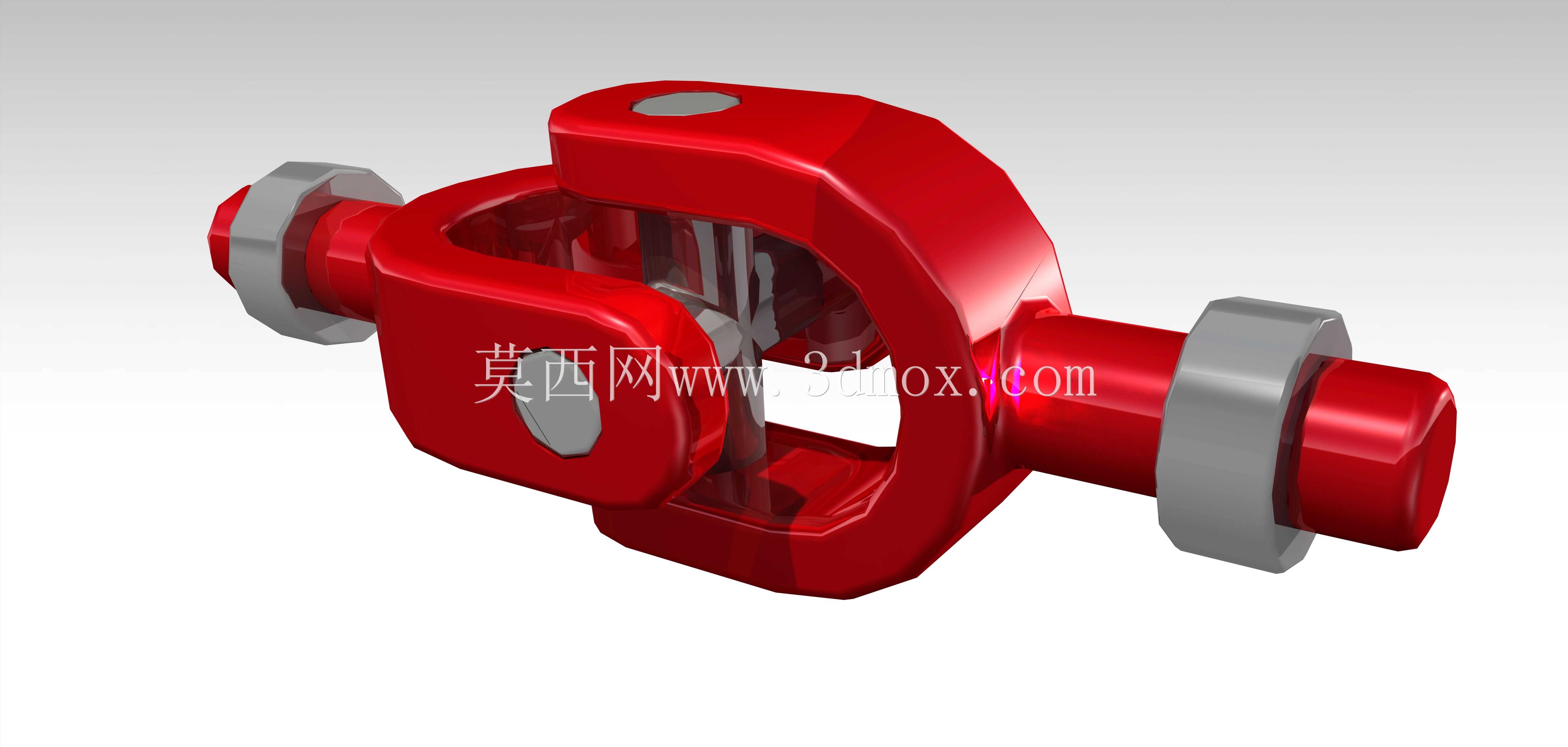

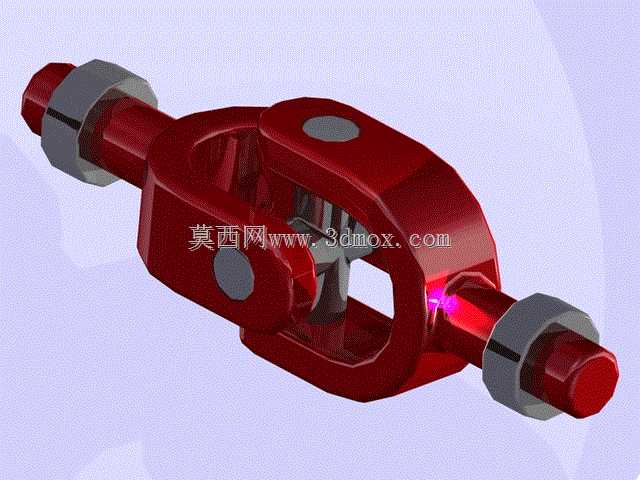

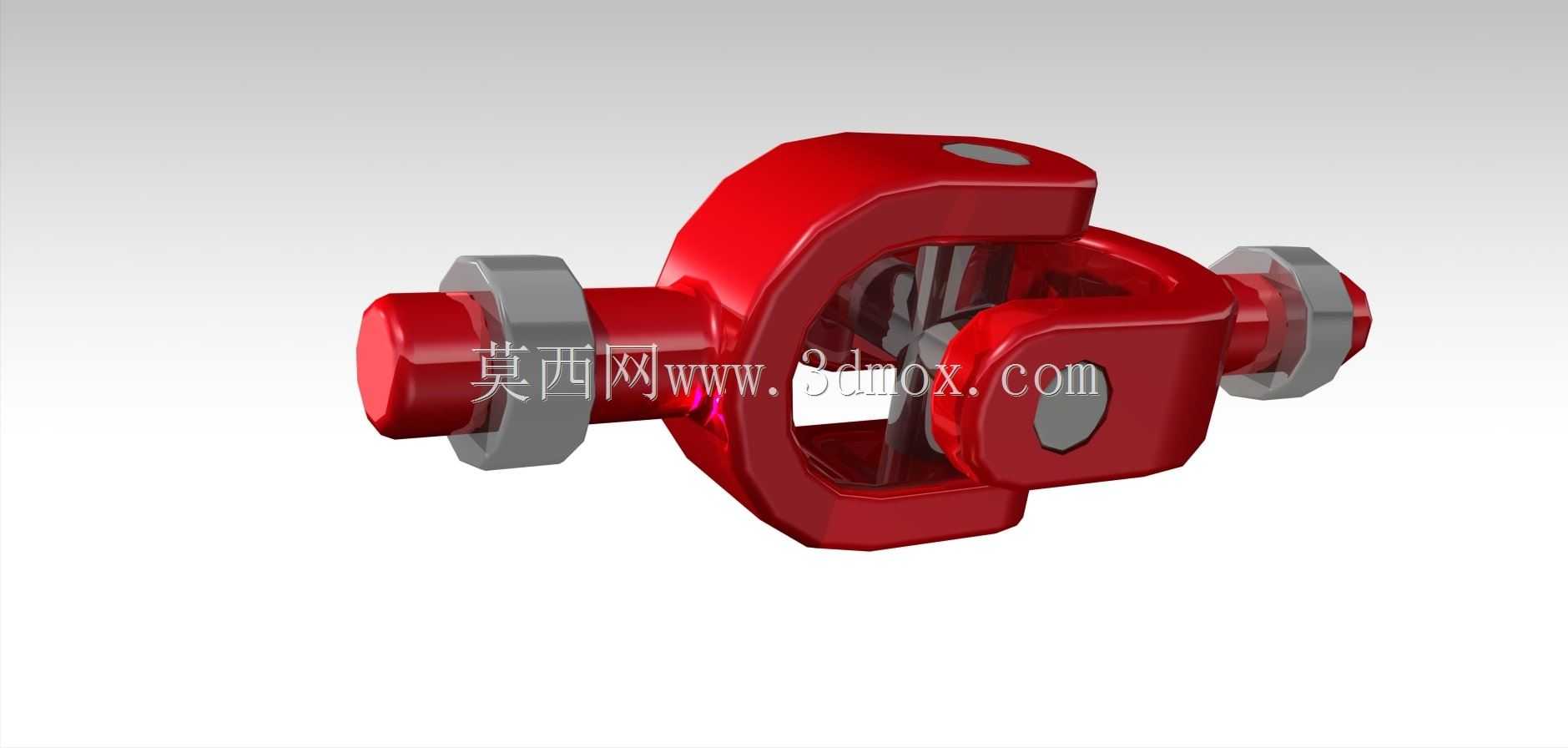

　　从外形尺寸与安装边界来看，这套万向节的最大回转直径经过校核，在设计允许的最大摆角范围内，所有运动部件都不会与周边安装结构产生干涉，建模时特意模拟了最大夹角工况下的运动包络，两个节叉在十字轴的铰接下可以实现一定角度范围内的自由摆动，摆动过程中十字轴的轴颈与节叉孔的接触面积始终保持稳定，不会出现局部应力集中的接触状态。节叉的本体结构采用了等强度设计思路，在传力路径上的截面厚度做了针对性加强，而非传力区域则做了合理的减重处理，既保证了额定扭矩传递所需的结构强度，又不会造成不必要的材料浪费，这也和实际锻造加工的毛坯结构相匹配，减少后续机加工的去除量。

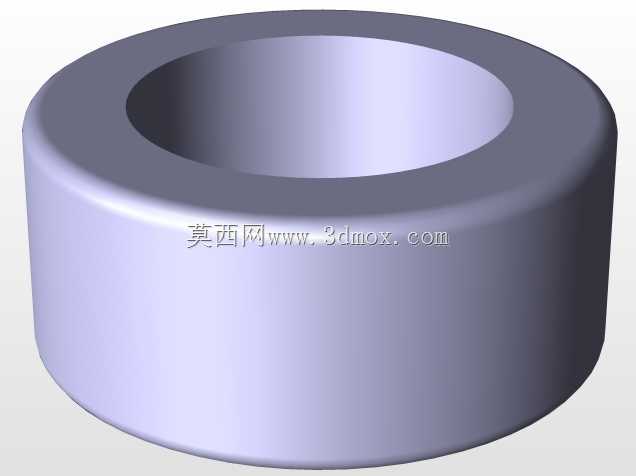

　　很多新手在做这类传动件建模时容易忽略铰接处的润滑与密封结构预留，这套模型里在十字轴轴颈的端部预留了润滑脂注油通道的安装位置，节叉孔的外端也留出了密封端盖的安装台阶，实际使用中可以通过注油嘴定期向铰接摩擦面补充润滑脂，密封端盖则可以阻挡外界的粉尘、碎屑进入摩擦面，同时防止润滑脂泄漏，大幅延长部件的维护周期与使用寿命。两端的连接轴头采用了常见的圆柱轴配合平键的连接形式，建模时键槽的尺寸、位置都符合通用传动件的安装规范，不需要额外做定制化修改就可以直接适配标准的带轮、链轮或者外接轴套，降低现场安装的适配成本。

　　在传动特性上，单个十字轴万向节在有夹角的情况下存在瞬时转速波动的问题，这是结构本身的固有特性，建模时也保留了这种结构的原始几何特征，如果是用于有等速传动需求的场景，可以基于这套单万向节的模型参数，配对搭建双万向节的传动结构，只要保证中间轴两端的节叉处于同一平面，且主动轴、从动轴与中间轴的夹角相等，就可以实现等速传动，这也是很多实际设备中采用双联万向节结构的设计逻辑。从装配逻辑来看，整个万向节的零件数量很少，除了两个节叉、一个十字轴之外，只有两端的锁紧螺母、密封端盖等少量标准件，装配流程简单，拆卸维护也很方便，不需要特殊的专用工装就可以完成现场的更换与检修，这也是这类结构在工业场景中被广泛应用的重要原因之一。

　　建模过程中所有的圆角、倒角特征都完全符合实际加工工艺要求，节叉的拐角处没有出现尖锐的直角结构，既避免了热处理过程中的应力集中问题，也不会在装配和使用过程中划伤操作人员，轴头的端部做了倒角导向，方便装配时顺利插入外接部件的安装孔内，螺母的压紧面也做了相应的平面度要求，保证锁紧时的压紧力均匀分布，不会出现偏载导致的螺母松动。
