带视觉定位的三轴自动螺丝供料锁附工作站

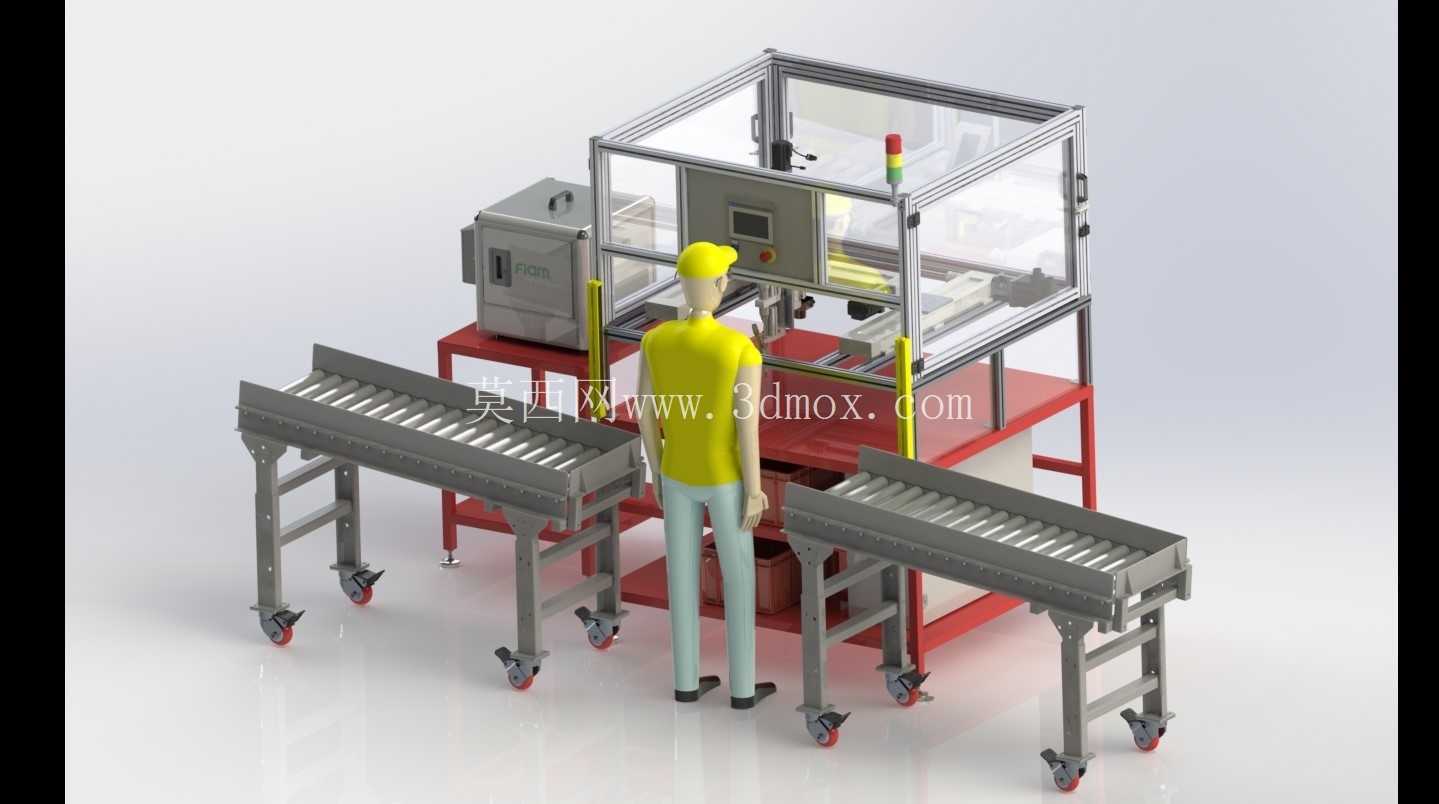

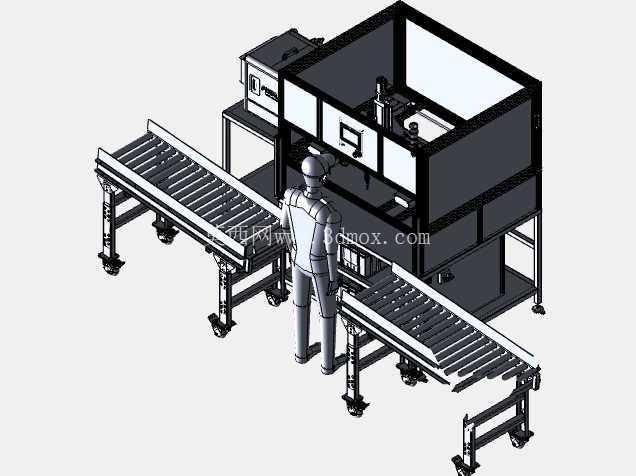

　　这套设备主要面向3C电子、小型家电零部件的组装工序，用来替代人工完成重复度高、扭矩一致性要求严格的螺丝锁付作业，常见于消费电子外壳组装、小型电气元件装配的流水线衔接工位，可对接前段来料输送线与后段检测、包装工位，实现锁附工序的无人化流转。设备整体采用铝型材搭建安全防护框架，框架底部与红色钣金机架锁接固定，机架底部预留脚轮安装位与可调支撑脚，方便产线布局调整时的移位与调平，防护框架正面设置可开合的安全门，侧面预留光栅安装槽位，触发安全防护时可立刻切断三轴系统的动力输出，避免作业安全隐患。

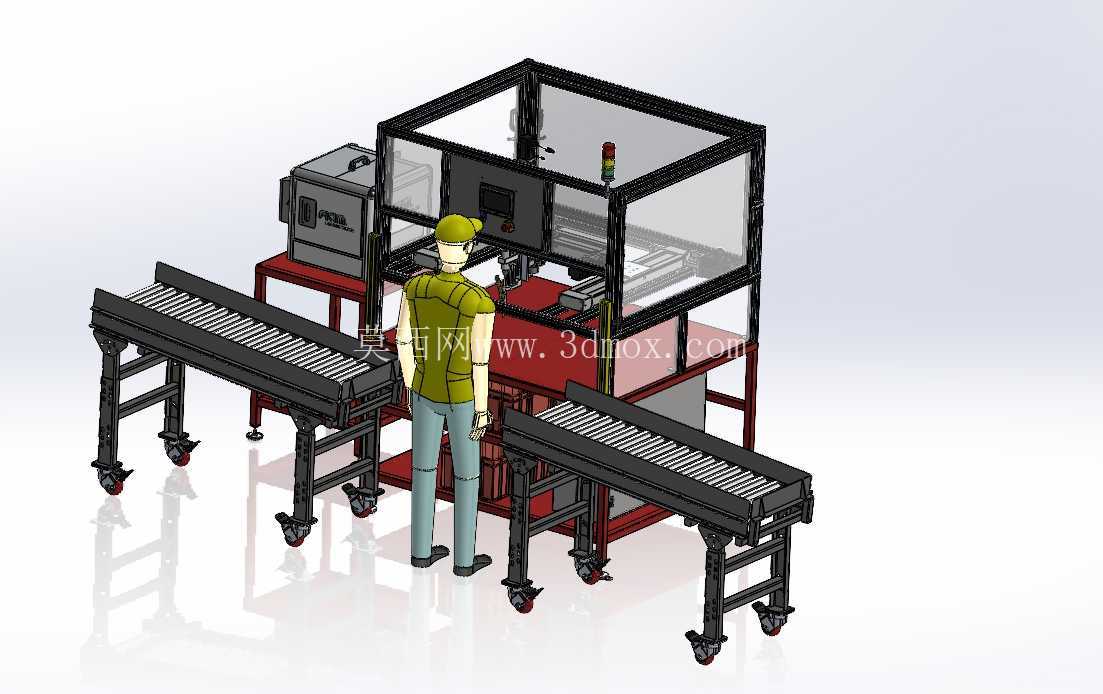

　　设备两侧配置带脚轮的滚筒输送线，输送线高度与机架作业台面齐平，可根据来料工装板的尺寸调整两侧导向条的间距，适配不同规格的载具输送，输送线末端设置阻挡气缸，可将载具精准定位到锁附工位的取料位置，无需额外增设移栽机构即可完成工件的上料定位。核心锁附机构采用三轴伺服驱动的运动模组，X轴横跨作业台面，Y轴沿进料方向布置，Z轴搭载FIAM品牌的电动螺丝刀，可根据螺丝规格设定对应的锁附扭矩、转速与下压力度，锁附过程中出现滑牙、浮锁、漏锁情况时，系统会触发报警提示，同时记录对应工位的不良信息，方便后续追溯。

　　视觉定位系统采用康耐视品牌的工业相机，安装在Z轴模组侧边，随锁附头同步移动，可对载具上的工件位置进行实时拍照定位，补偿来料摆放的位置偏差，无需工件载具具备极高的定位精度即可保证锁附位置的准确性，大幅降低载具的加工精度要求与制作成本。设备的电控柜集成在机架左侧内部，柜内排布伺服驱动器、IO模块、电源等电气元件，正面设置人机交互触摸屏与操作按钮，可在屏上设置锁附路径、螺丝参数、输送线运行速度等内容，三色警示灯安装在防护框架顶部，可直观显示设备的运行、待机、报警状态。

　　设计过程中优先考虑了设备的维护便捷性，螺丝刀的批头更换位置预留了足够的操作空间，供料器安装在机架台面侧边，可快速补充螺丝物料，三轴模组的润滑点均设置在易触碰的位置，日常保养无需拆解防护框架即可完成。设备的安装边界需要预留两侧输送线的延伸空间，后侧预留至少600mm的维护通道，整体作业高度符合人工处理异常时的操作 ergonomics 要求，无需垫高或俯身即可完成异常工件的取出、参数调整等操作。整套设备的锁附效率可达到单颗螺丝1.2秒的锁附节奏，相比人工锁附可提升三倍以上的作业效率，同时锁附扭矩的一致性可控制在正负5%以内，避免人工锁附时力度不均导致的工件损坏或螺丝滑牙问题，适合小批量多品种的组装场景，只需更换对应批头、调整锁附路径即可快速切换生产产品，无需对设备结构进行大规模改动。
