立式双管板壳管式换热设备结构设计

在化工、制药、食品加工以及制冷供热等涉及流体温度调控的生产场景中，管壳式换热器始终是热量传递环节的核心承压设备，而双管板结构的立式设计，主要针对管程与壳程介质严禁发生交叉泄漏的严苛工况，比如高纯度物料换热、有毒有害介质与冷却介质隔离的生产环节，能从结构层面杜绝两种介质通过管板密封处渗漏互混的风险。

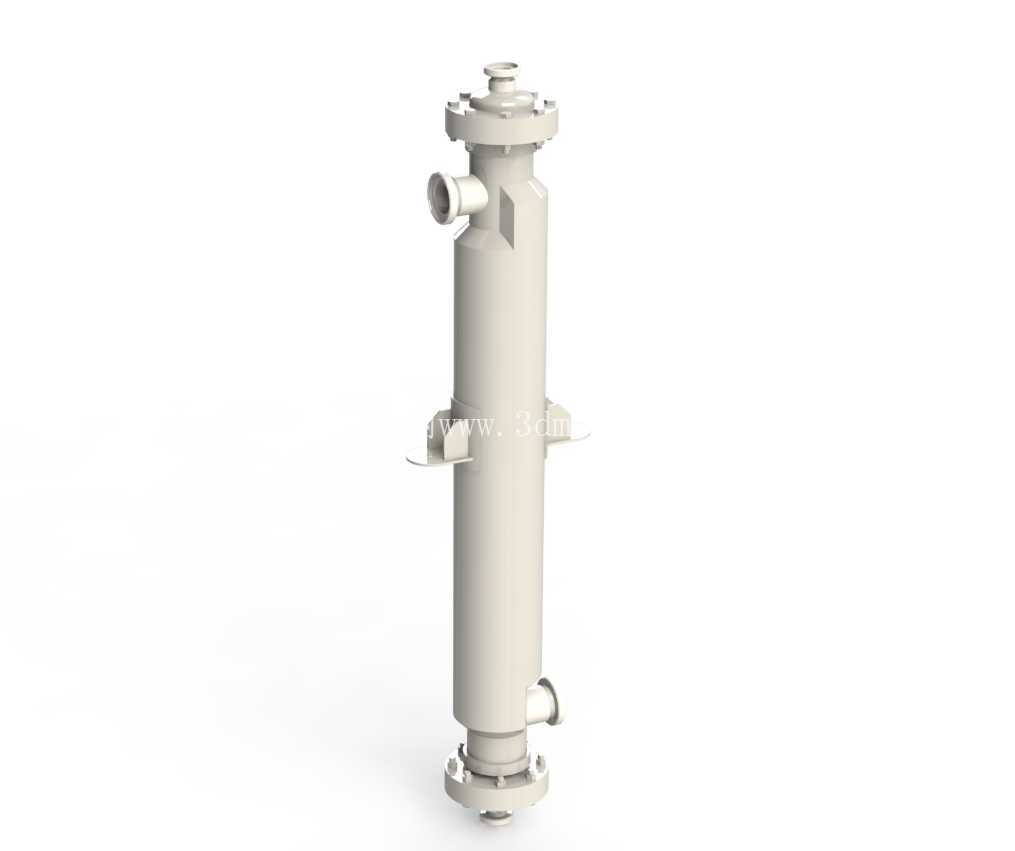

这款立式双管板壳管式换热器的设计，首先从安装场景的空间约束出发，采用立式竖直安装的布局，相比卧式同规格设备，能大幅缩减水平方向的占地投影面积，适合安装在厂房层高充足但平面操作空间紧张的工段，比如精细化工车间的反应釜旁配套换热工位、制药纯化水系统的温度调节单元，设备通过筒体上的支耳实现承重固定，支耳的安装孔位匹配常规钢结构支架的螺栓排布尺寸，安装时无需额外制作复杂的转接工装，现场就位后仅需调整支耳处的水平度即可完成主体固定。

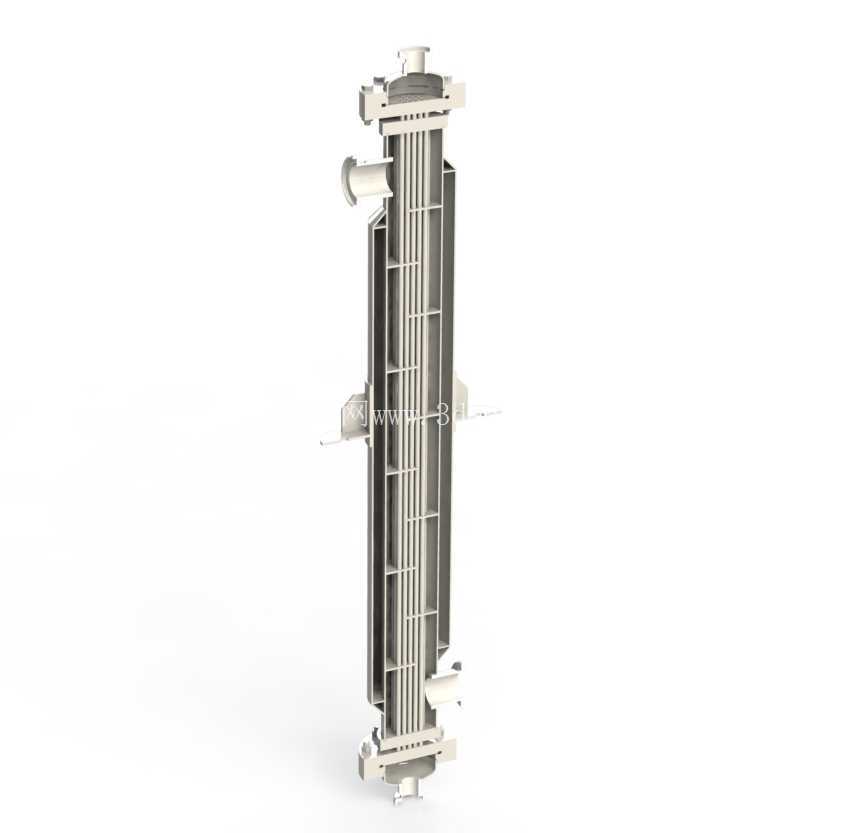

从结构功能逻辑来看，双管板的设计是整个设备的核心特点，上下两层管板之间设置隔离腔，一旦换热管与管板的连接位置出现微量渗漏，管程或壳程的介质会先流入隔离腔，不会直接进入另一侧的介质流道，操作人员可通过隔离腔的预留接口监测泄漏情况，提前安排检修，避免介质互混引发的产品质量问题甚至安全事故。设备的管程入口采用2英寸的标准接口尺寸，适配行业内常规的工艺管道连接规格，无需额外配置变径接头即可完成管路对接，壳程的进出口则根据介质流向设置在筒体的侧部上下位置，符合立式设备壳程流体下进上出的流动逻辑，能让换热介质在壳程内充分流动，减少流动死区，提升整体换热效率。

设备的筒体直径设置为1300毫米，这个尺寸规格对应的换热面积能满足中等流量的流体换热需求，设计时充分考虑了管束的排布空间，管桥间距符合压力容器设计的相关规范要求，既保证了足够的换热管装填数量，又预留了壳程介质的流动通道，避免运行过程中出现壳程阻力过大的问题。顶部的管箱采用法兰连接结构，方便后期检修时抽出管束进行清洗或更换换热管，底部的管板同样采用法兰与下封头连接，可根据实际工况需求在底部设置排污接口，方便停机时排空设备内的残留介质，减少介质对设备内部的腐蚀。

建模过程中，对各部件的连接细节做了完整还原：换热管与两层管板的连接采用强度胀加密封焊的结构形式，这种连接方式能同时承受管程与壳程的压力差，又能保证密封可靠性；筒体上的接管与筒体的连接采用插入式焊接结构，接管处设置了补强圈，抵消开孔带来的筒体强度削弱；法兰的密封面形式采用突面结构，适配常用的非金属垫片或金属缠绕垫片，满足不同压力等级的密封需求。设备的所有外伸接口的端面都预留了足够的螺栓操作空间，现场安装时扳手可顺利完成螺栓的紧固作业，不会出现干涉问题。

从实际选型适配的角度看，这款立式双管板结构的换热器，尤其适合处理管程介质为高价值、高纯度或者有毒有害属性的工况，比如医药生产中的注射用水换热、化工生产中腐蚀性介质与冷却水的热量交换，立式布局也让设备在停机时内部介质能依靠自重完全排空，不会出现积液残留的问题，对于需要定期灭菌、清洗的生产场景非常友好，能减少清洗死角，降低介质残留引发的交叉污染风险。在结构强度校核层面，建模时已考虑了设备自重、工作压力、管壳程温差应力等载荷对结构的影响，双管板的结构设计也能有效缓冲管壳程温差带来的热应力，减少换热管与管板连接位置的应力集中，延长设备的连续运行周期。
