带加固支撑的双孔连接安装支座

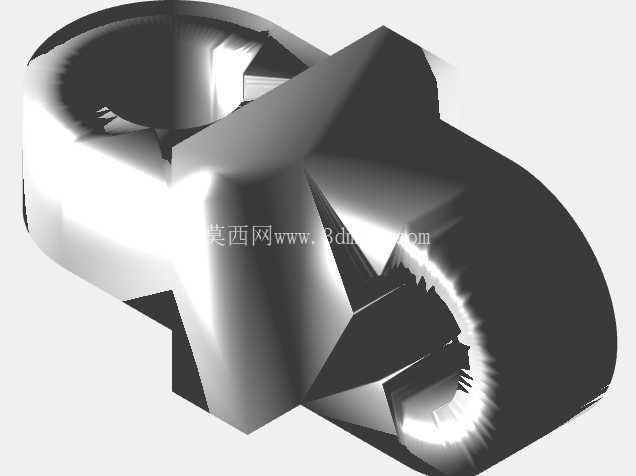

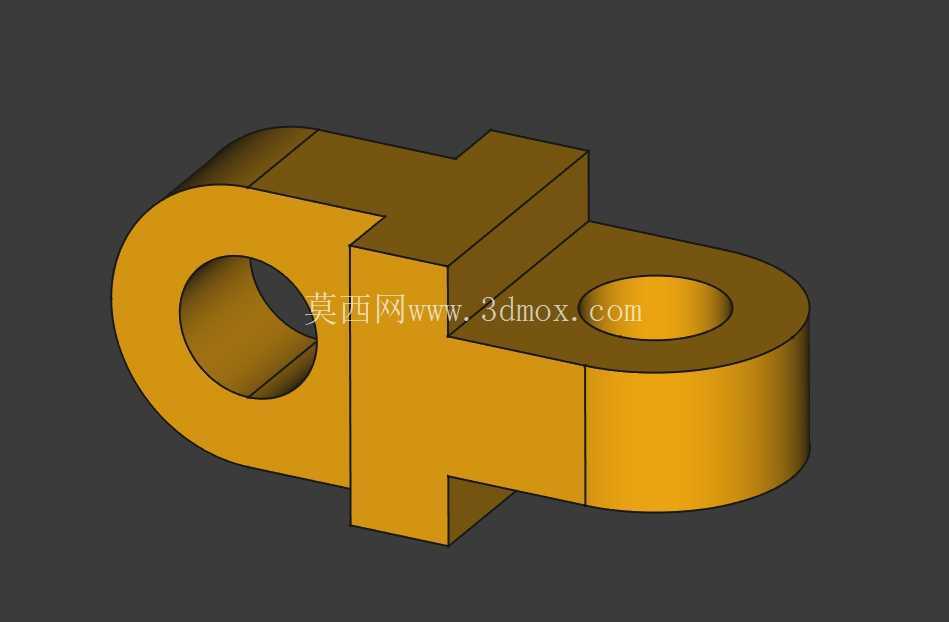

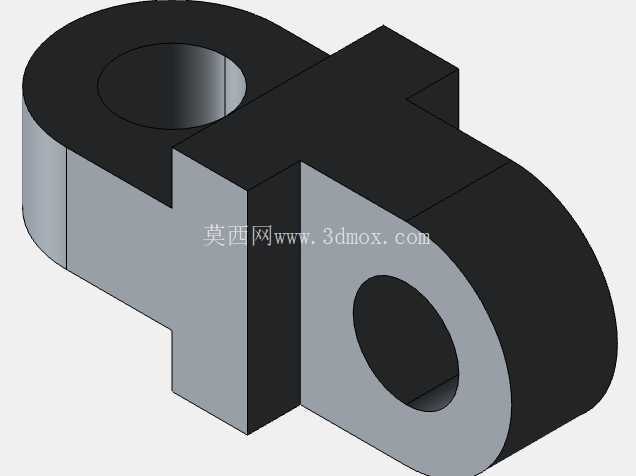

在非标自动化产线改造、小型机械模组搭建以及桌面级实验设备装配的场景里，经常会遇到需要同时实现旋转副铰接与平面固定的连接需求，这类连接位置如果采用分体式的铰接座加固定片组合，不仅装配时需要反复调整同轴度，长期受交变载荷作用时，拼接位置还容易出现应力集中导致的连接失效，这款带加固支撑的双孔安装支架正是针对这类痛点设计的一体式连接构件。从实际使用场景来看，它既可以作为小型连杆机构的端部铰接支座，其中一个带14毫米半径内孔的筒状结构可配套对应直径的销轴，实现连杆、摆臂类零件的旋转自由度约束，另一个同尺寸的内孔筒状结构则可作为固定端，穿入螺栓后将整个支架锁紧在设备基板、型材框架或者安装立面上，两个筒状结构之间不是简单的直板连接，而是采用了加厚的块状过渡结构，也就是设计里的加固横截面，这种结构能有效抵消两个安装孔位在受载时产生的弯矩，避免连接位置出现形变断裂。

从设计思路上看，这款支架没有采用多余的装饰性结构，所有几何特征都服务于受力与安装需求：两个带孔的筒段长度经过匹配计算，既保证了销轴穿入后有足够的接触长度来分散径向载荷，避免销轴局部受力过大出现弯折，又不会因为筒段过长导致整体结构冗余、占用过多安装空间；中间的连接块采用了直角过渡的块状结构，相比薄壁连接板，这种结构的抗扭、抗弯截面模量提升明显，当铰接端承受径向载荷时，力可以通过整个块状结构均匀传递到固定端的安装孔位置，不会在连接位置出现应力集中的薄弱点。在安装边界上，这款支架的固定端孔位适配常用的M12或者M14规格的紧固螺栓，安装时不需要额外加工沉孔或者避让槽，支架底部为平面结构，可以直接贴合在平整的安装面上，铰接端的孔位轴线与固定端孔位轴线保持平行，两个孔的中心距经过标准化设计，能够匹配多数小型连杆机构的行程需求，不会出现安装后运动干涉的问题。

从加工适配性来看，这款支架的所有外表面均为平面与圆柱面组合，没有复杂的曲面或者内部异形腔，不管是采用3D打印做小批量的功能验证件，还是采用CNC铣削做批量的金属结构件，都能快速完成加工，不需要定制特殊的刀具或者工装。在实际设备选型时，这类支架常被用在小型输送线的挡料机构铰接位置、自动化设备的门体铰链安装位置、实验测试夹具的旋转连接位置，相比采用两个独立的法兰轴承座拼接的方案，一体式的双孔支架不需要调整两个孔的平行度，装配时只需要将固定端锁紧，再穿入铰接端的销轴即可完成安装，能大幅缩短现场装配的调试时间，同时一体式结构的整体刚性更好，在频繁往复摆动的工况下，不会出现拼接位置松动、移位的问题，长期运行的稳定性更有保障。在结构细节上，两个内孔的边缘都做了微小的倒角处理，既可以去除加工后的毛刺，避免装配时划伤操作人员，也能在穿入销轴或者螺栓时起到导向作用，降低装配难度；支架的所有外棱角也都做了小尺寸的倒钝处理，没有尖锐的边角，符合机械结构设计的安全规范。针对不同的使用载荷场景，这款支架可以根据实际受力大小选择不同的加工材料，轻载场景下可以采用尼龙或者PLA材料3D打印，满足快速验证、低成本使用的需求，中载场景下可以采用铝合金6061材质通过CNC加工，兼顾重量与强度，重载场景下则可以采用45号钢加工后做表面发黑处理，进一步提升结构强度与耐磨性能，适配不同工况的使用需求。
