嵌入式惯性测量单元电路板结构设计

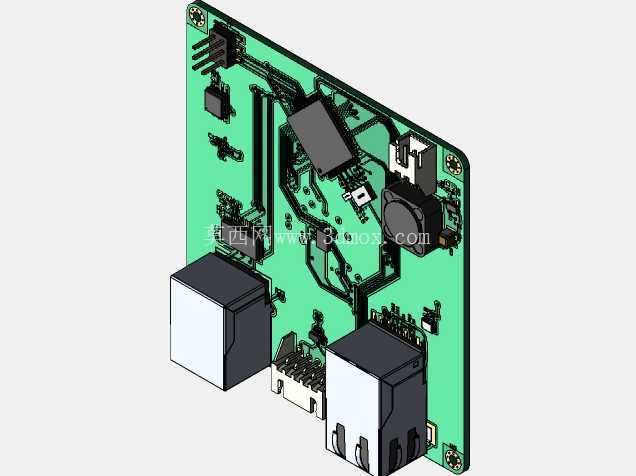

做惯导相关硬件结构设计快八年，经手的IMU板卡少说也有三四十款，这次的惯性测量单元结构，是针对工业物联网边缘采集场景做的适配版本，和之前做的车载、航测款的设计逻辑有不少区别。先从安装边界说起，这款板卡采用标准100mm见方的四层PCB基材，板厚1.6mm，四个角预留M2.5安装孔位，孔中心距板边3mm，安装时不需要额外做绝缘衬垫，因为板边除了接插件区域全部做了阻焊覆盖，接插件的选型特意选了侧插式的网口与电源接口，安装后接口突出板边12mm，整体安装后垂直方向总高度不超过28mm，刚好能塞进工业网关的标准DIN导轨安装壳体内，不会和壳体内的电源模块、主控板产生空间干涉。

从实际用途来看，这款IMU主要是给工业设备做姿态、振动、加速度数据采集用的，比如装在自动化产线的机械臂关节处采集运行振动数据判断轴承磨损，或者装在户外基站设备上监测倾斜角度，也可以集成到移动机器人底盘里做惯导定位的辅助传感单元。所以设计的时候特意把MEMS惯性芯片放在了板卡的几何中心位置，这个位置离安装固定点的距离一致，能最大程度减少板卡受外力形变带来的测量误差，芯片周围0.5mm范围内没有走高速信号线，也没有布置大功率发热元件，避免热漂移影响测量精度。

功能布局上，板载的两路以太网接口做了隔离设计，接口旁边的网络变压器直接贴装在接口后侧，走线长度控制在8mm以内，减少信号衰减；电源输入端口做了反接保护与EMI滤波电路，电感与电容的布置紧贴输入端口，避免干扰模拟传感部分的信号采集。板上预留的排针接口是用来做固件烧录与调试信号输出的，设计的时候特意把排针放在了板卡的上侧，和主接口方向垂直，调试的时候不需要拔掉外部连接线就能接调试器，现场运维的时候能省不少事。

设计思路上，一开始也考虑过把板卡做的更小，但后来结合实际安装场景发现，工业现场的安装人员很多时候没有精密定位工装，过小的板卡安装时容易出现歪斜，反而影响IMU的测量基准，所以最终把尺寸定在100mm见方，既满足小型化集成的需求，也能适配市面上绝大多数标准工业壳体的安装柱位置。散热方面没有额外加散热片，因为板上的核心传感芯片功耗不到20mW，网络接口与电源部分的总功耗也不超过1W，靠PCB本身的铜箔散热就能满足-40℃到85℃的工业级工作温度要求，省掉散热片也能减少整体高度，避免安装时的空间冲突。

另外在结构细节上，板卡的四个角做了R2的圆角处理，避免安装时尖角划伤操作人员或者划破壳体内部的绝缘层；所有贴片元件的高度都控制在7mm以内，最高的元件就是两个网口的屏蔽壳，高度15mm，刚好和壳体内部的限位筋贴合，能起到辅助固定的作用，减少设备受冲击时接插件的受力。布线的时候特意把模拟传感部分的地和数字部分的地做了单点连接，连接点就在惯性芯片的正下方，最大程度减少数字信号串扰到模拟测量回路里，这也是做了这么多传感板卡总结出来的经验，之前有几款板卡就是因为地分割没做好，静态测量的时候零漂比正常值大了三倍，后来改了接地点位置才解决问题。

从实际装配的角度来说，这款板卡所有元件都采用正面贴装，背面没有布置任何元件，生产的时候只需要过一次回流焊，不需要做波峰焊或者手工补焊，能降低生产加工的成本，也减少背面元件被安装柱顶到的风险。安装孔周围做了3mm的露铜接地区，安装的时候通过铜柱和设备壳体连接，能起到良好的屏蔽效果，减少现场复杂电磁环境对测量信号的干扰，这一点在工业现场尤其重要，很多工厂里有变频器、伺服电机这类强干扰源，屏蔽做不好的话数据跳变会非常严重，根本没法正常使用。
