工业物联网从节点控制电源双层板卡结构

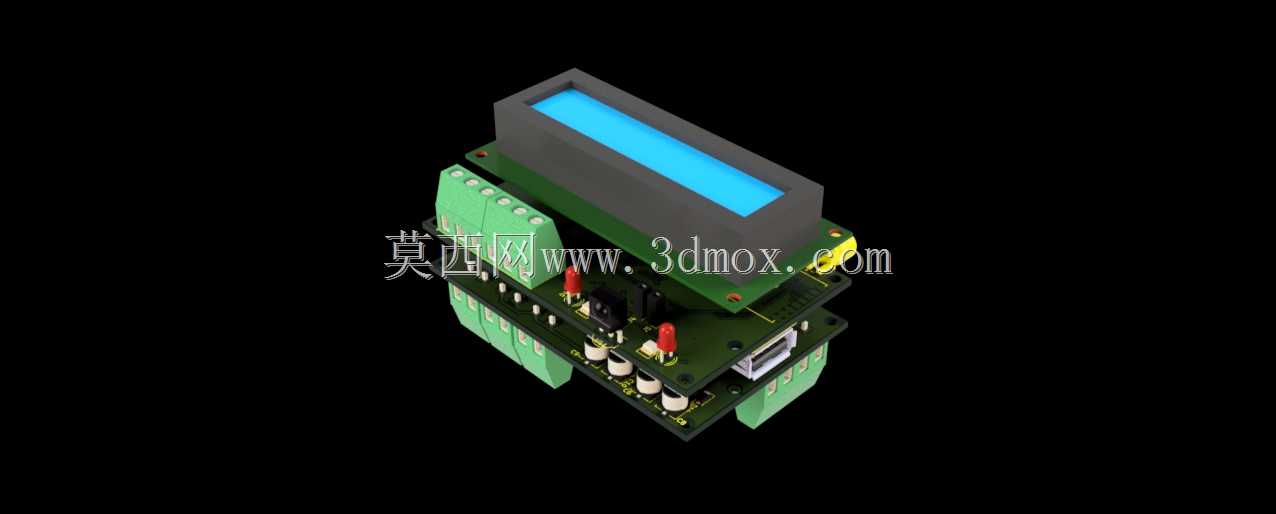

　　这套双层堆叠的板卡结构，是面向工业现场边缘数据采集场景开发的IIoT从节点硬件载体，在离散制造车间的设备状态监测、产线能耗数据采集、小型传感节点组网等场景中，承担末端数据汇聚、指令中转、本地状态显示的核心作用。下层板卡为电源处理单元，板载多组绿色接线端子，可直接接入工业现场常见的24V直流供电，板上排布的电解电容、稳压芯片、滤波元件完成电源的降压、整流、滤波处理，为上层控制板及外接传感单元提供稳定的多路供电输出，端子旁预留的红色状态指示灯可直观反馈供电回路的通断状态，板侧预留的USB接口可直接对接调试终端，完成节点参数配置、固件升级等现场操作，无需额外拆解设备外壳。上层板卡为核心控制单元，板载长条状液晶显示模块，

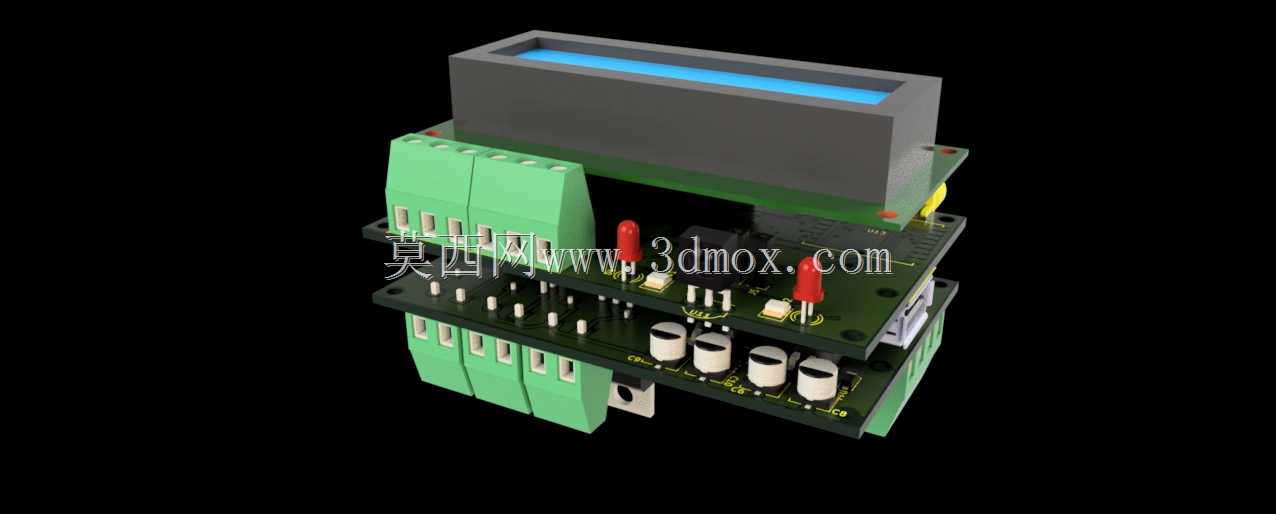

　　可在本地实时显示当前节点采集的传感数据、网络连接状态、通讯报文计数等信息，无需上位机即可完成现场节点的状态排查，双层板之间通过排针排母完成电气连接与机械固定，既缩减了板卡整体的平面占用面积，也可根据实际功能需求快速更换不同配置的控制板，适配不同的采集场景。设计过程中充分考虑了工业现场的安装边界，整体板卡采用标准导轨安装适配的外形尺寸，接线端子全部朝向板卡外侧排布，方便现场施工人员完成线缆压接与固定，显示模块朝向操作人员巡检的常规观测角度，无需额外调整安装姿态即可清晰读取显示内容。板卡边缘预留的固定孔位可兼容螺丝固定与导轨卡扣两种安装方式，可直接嵌入现有小型工业控制盒内，也可作为独立节点安装在设备侧旁的电控箱预留位中，

　　板上元件排布避开了安装孔位与接线端子的操作空间，接插件全部选用工业级耐震动型号，可适配车间内常见的设备震动、温湿度波动等复杂工况，电源板与控制板的分层设计也避免了电源回路的电磁干扰对控制单元通讯信号的影响，保障节点在强电磁干扰的工业现场稳定运行。
