工业物联网数据采集配套辅助电源板

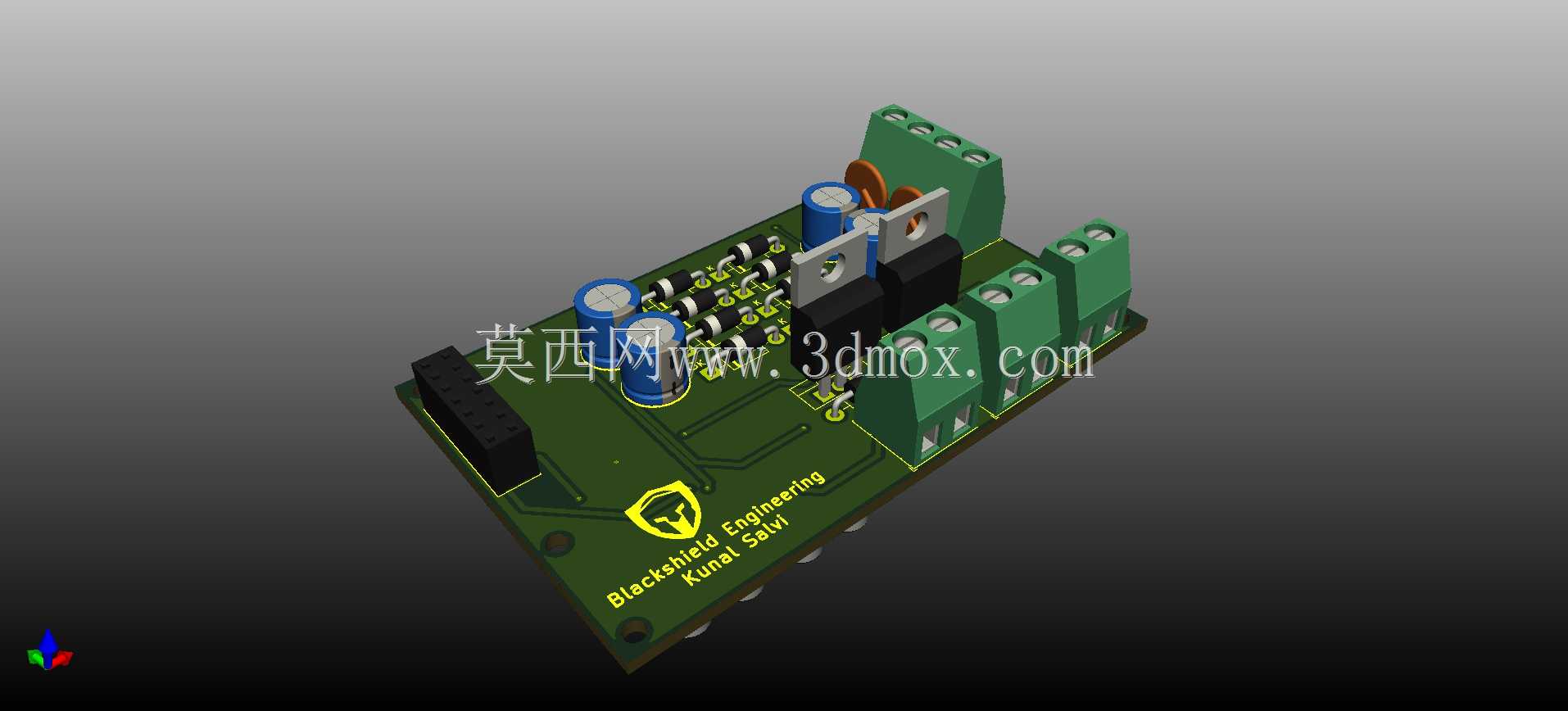

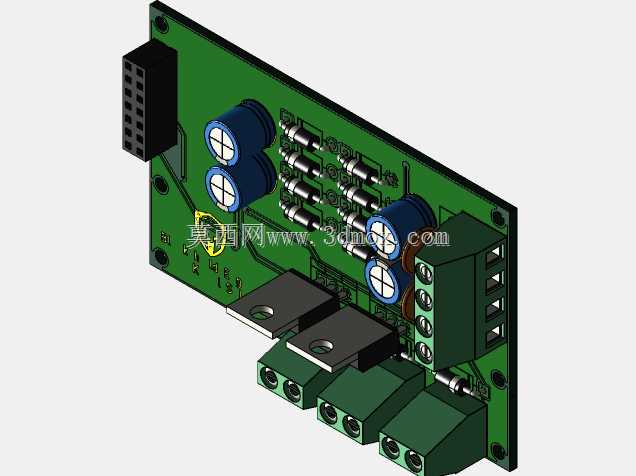

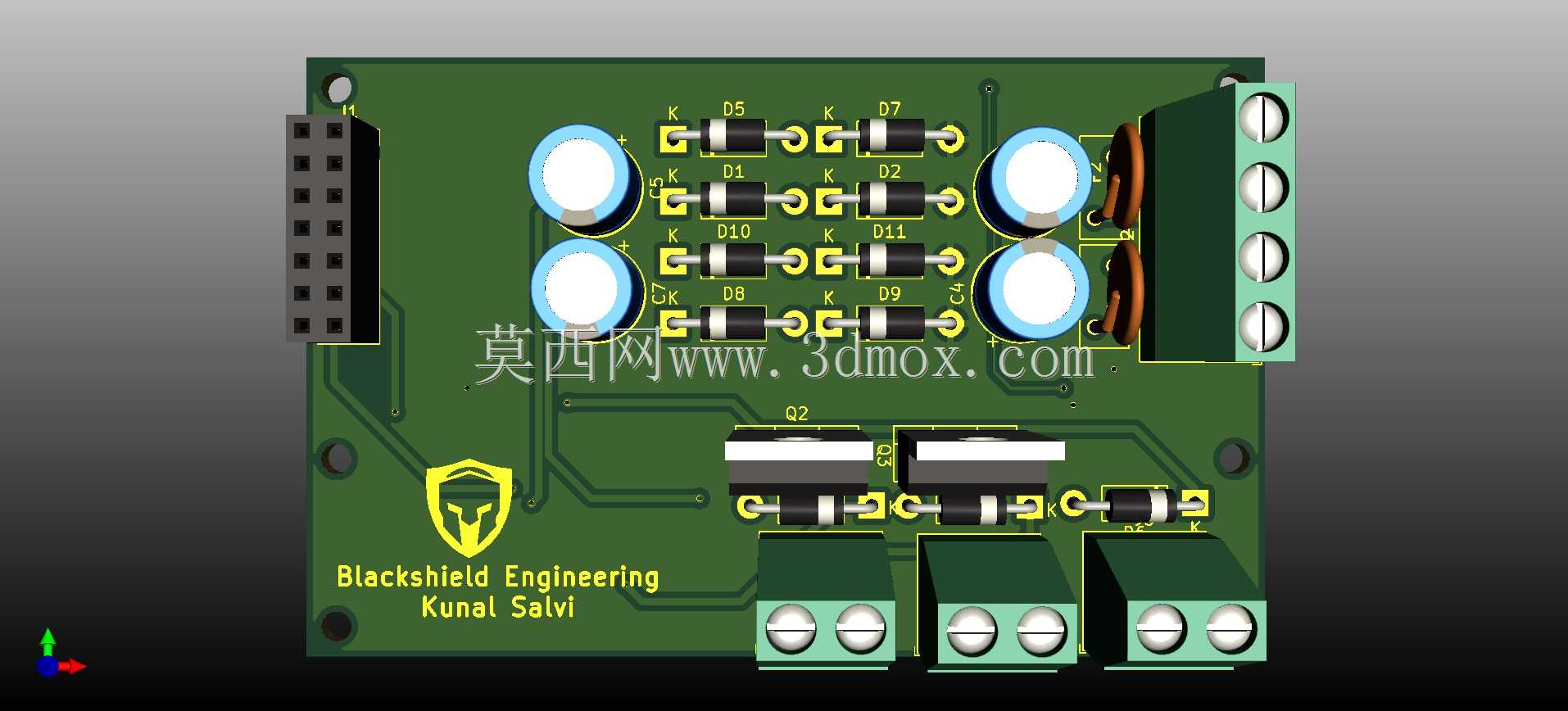

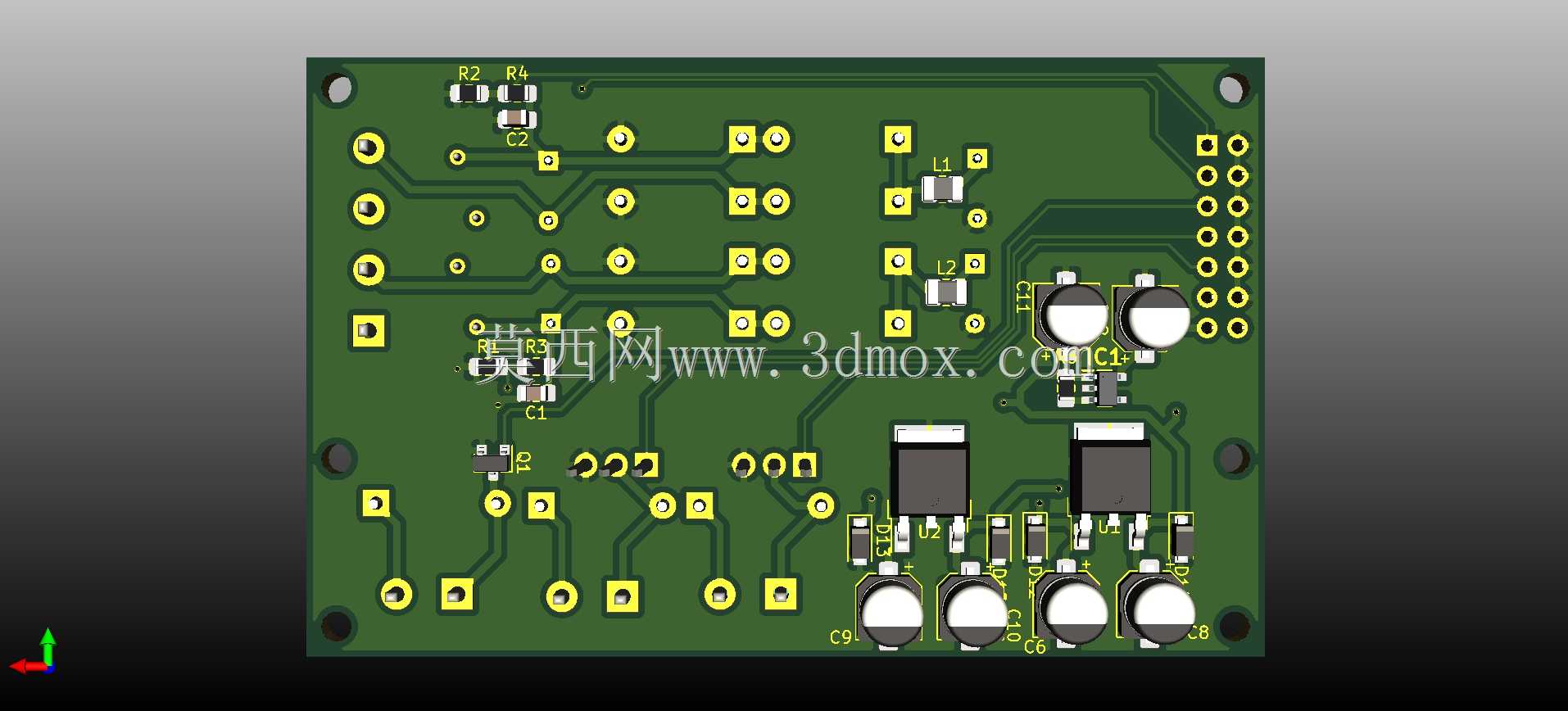

　　在工业现场的分布式数据采集场景中，采集节点的供电稳定性直接决定了采样数据的连续性与可信度，尤其是多通道模拟量、开关量混合接入的IIoT DAQ系统，往往需要多组不同电位的直流供电，既要匹配前端传感单元的低纹波供电要求，也要兼顾后端通讯模块的瞬态电流承载能力，这块辅助电源子板正是为适配这类采集系统的供电需求设计的配套板卡。从板卡的布局逻辑来看，设计阶段优先考虑了工业现场的电磁兼容特性，强电输入回路与弱电输出回路做了明确的物理分区，输入侧采用大间距接线端子排布，满足现场多股硬线的压接接入需求，端子之间的爬电距离符合工业低压设备的绝缘安全要求，避免现场潮湿、多尘环境下出现沿面放电风险。板载的滤波电容采用高低容值搭配的布局，

　　大容量电解电容负责承载负载瞬态波动时的电流补给，小容量陶瓷电容贴近各输出支路的引脚布置，滤除高频开关噪声，确保给ADC采样回路供电时不会引入额外的电源纹波，避免采样值出现工频干扰毛刺。板卡的安装边界充分考虑了与主采集板的叠装适配，固定孔位与主DAQ板的安装柱位置完全对齐，子板与主板之间通过排针实现电气连接，不需要额外飞线，叠装后整体结构紧凑，可直接装入标准的工业采集终端外壳内，不会与外壳内部的加强筋、接线槽产生结构干涉。板上预留的散热焊盘与功率器件的位置匹配，在满负载输出工况下，功率器件产生的热量可通过焊盘传导到板基铜箔分散散热，不需要额外加装散热片即可满足0-55摄氏度工业环境下的连续运行要求。

　　输出支路的设计覆盖了采集系统常用的供电电位，可同时给前端传感变送单元、主控制MCU、以太网通讯模块分别提供独立供电，各支路之间做了简单的去耦隔离，避免某一支路出现负载短路时拉垮整板供电，导致整个采集节点掉线。接线端子的选型采用了带法兰固定的插拔式结构，现场接线时可先将端子拔下完成导线压接后再插回板卡，降低现场装配的接线难度，端子的锁紧结构可承受工业现场的振动冲击，不会因为设备长期运行出现接线松脱的问题。板卡的边角做了圆弧倒角处理，叠装装配时不会划伤主采集板的阻焊层，板厚采用标准的1.6mm覆铜板设计，抗弯强度满足常规工业设备的装配应力要求，不会因为固定螺丝的锁紧力出现板体变形导致元器件虚焊。
