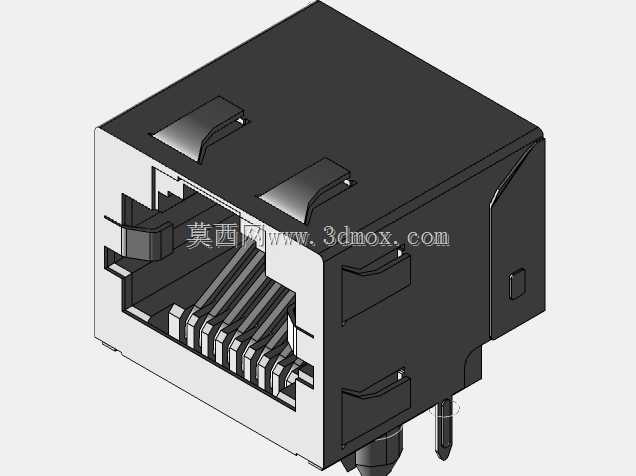

板载卧式RJ45以太网接口连接器结构

　　这款以太网连接器是板载网络通讯场景下的核心接插部件，日常在工业控制板卡、嵌入式网关、交换机主板、物联网终端设备上随处可见，主要承担以太网物理层的链路连接功能，实现设备与双绞线网络之间的信号稳定传输，同时兼顾板端固定与线缆插拔的力学承载需求。从结构设计来看，该款采用卧式侧插布局，金属屏蔽外壳包裹内部胶芯与接触端子，外壳上设置的多组弹性卡扣，在连接器插入PCB对应安装位后，可与板上开孔形成卡合限位，配合底部伸出的直插式焊脚，能同时完成波峰焊工序的电气连接与结构固定，避免长期插拔使用后出现连接器松脱、移位的问题。外壳前端的弹片结构，在水晶头插入后可与之形成卡扣锁定，防止线缆受外力拉扯时出现接触不良、链路中断的情况，

　　金属外壳整体还能形成连续的屏蔽腔体，降低周边电路的电磁干扰对高速网络信号的影响，保障百兆、千兆以太网传输过程中的信号完整性。内部胶芯采用耐高温绝缘材质注塑成型，按照标准RJ45引脚间距排布8根镀金接触弹片，弹片的弯折角度经过反复调校，既能保证水晶头插入时的接触压力稳定在合理区间，降低接触电阻，又能控制插拔力度在用户可接受的范围，避免插拔过紧损伤水晶头或过松导致接触失效。安装边界方面，该款连接器的本体高度适配常规板卡的元器件限高要求，卧式安装后不会占用过多板上垂直空间，引脚排布完全符合通用RJ45网口的PCB封装规范，设计人员在进行板卡布局时可直接匹配标准封装，无需额外调整开孔与焊盘位置，

　　连接器后侧的定位柱可在SMT或波峰焊前与PCB定位孔配合，提升装配精度，减少焊接偏移的概率。在实际选型应用中，这类连接器需要兼顾机械寿命与电气性能，通常插拔寿命可满足上千次的反复使用需求，接触端子的镀金层可抵御潮湿、盐雾等环境的氧化侵蚀，适合在工业现场、办公设备、家用电子等多类场景下长期稳定工作，设计建模时需要重点关注卡扣的形变余量、焊脚的共面度、胶芯与金属外壳的配合公差，避免出现装配干涉、卡扣断裂、焊盘虚焊等生产或使用中的问题。
