环形集成式LED补光照明组件结构设计

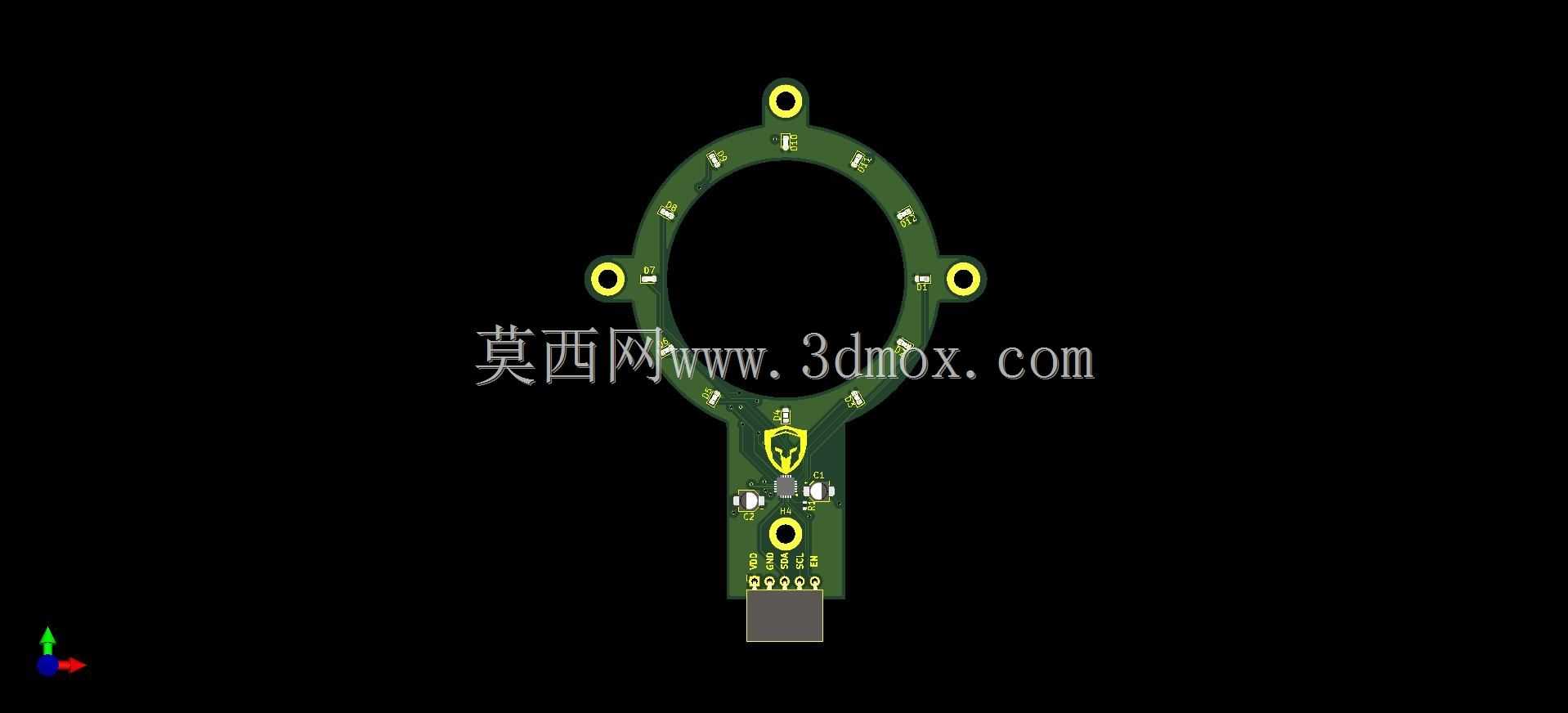

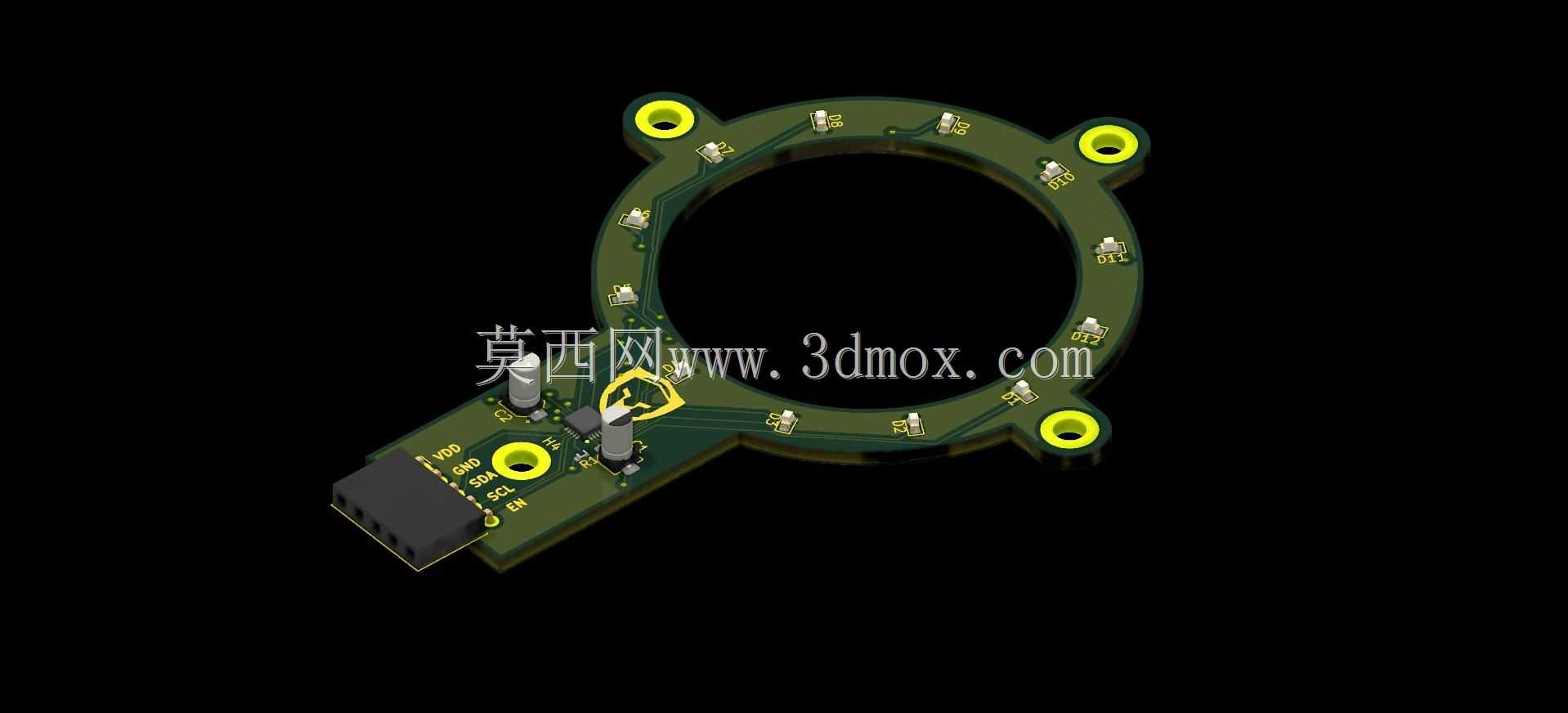

　　这款环形LED照明组件在工业视觉检测、小型设备状态指示、嵌入式补光场景中有着非常广泛的适配性，日常做设备结构集成时，这类环形光源的布局优势非常突出——环形排布的灯珠可以在中心区域形成均匀无暗角的照明场，不会像单侧点光源那样在被照射物体表面产生明显投影，尤其适配小范围视觉识别、镜头周边补光的安装需求，比如小型工业相机的镜头外圈安装、桌面检测工位的近距离补光，或是小型智能设备的状态指示环，都能通过这类结构实现稳定的照明输出。从结构设计逻辑来看，整个组件采用PCB一体化承载设计，环形基板上均匀排布贴片LED灯珠，延伸出的接插端直接集成排针接口，不需要额外飞线转接，安装时可以直接插接到主控板的对应排座上，大幅减少装配时的接线工作量，

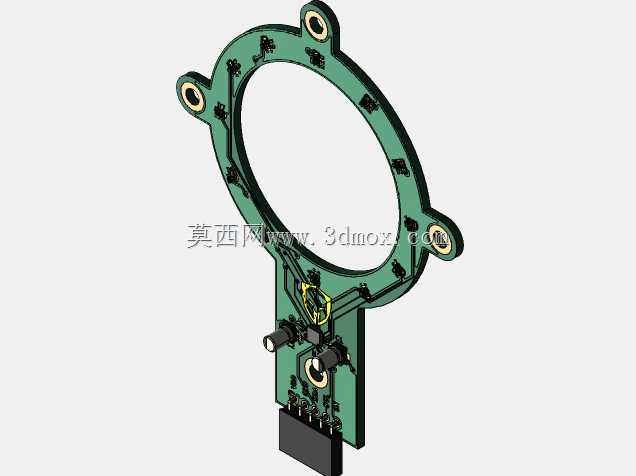

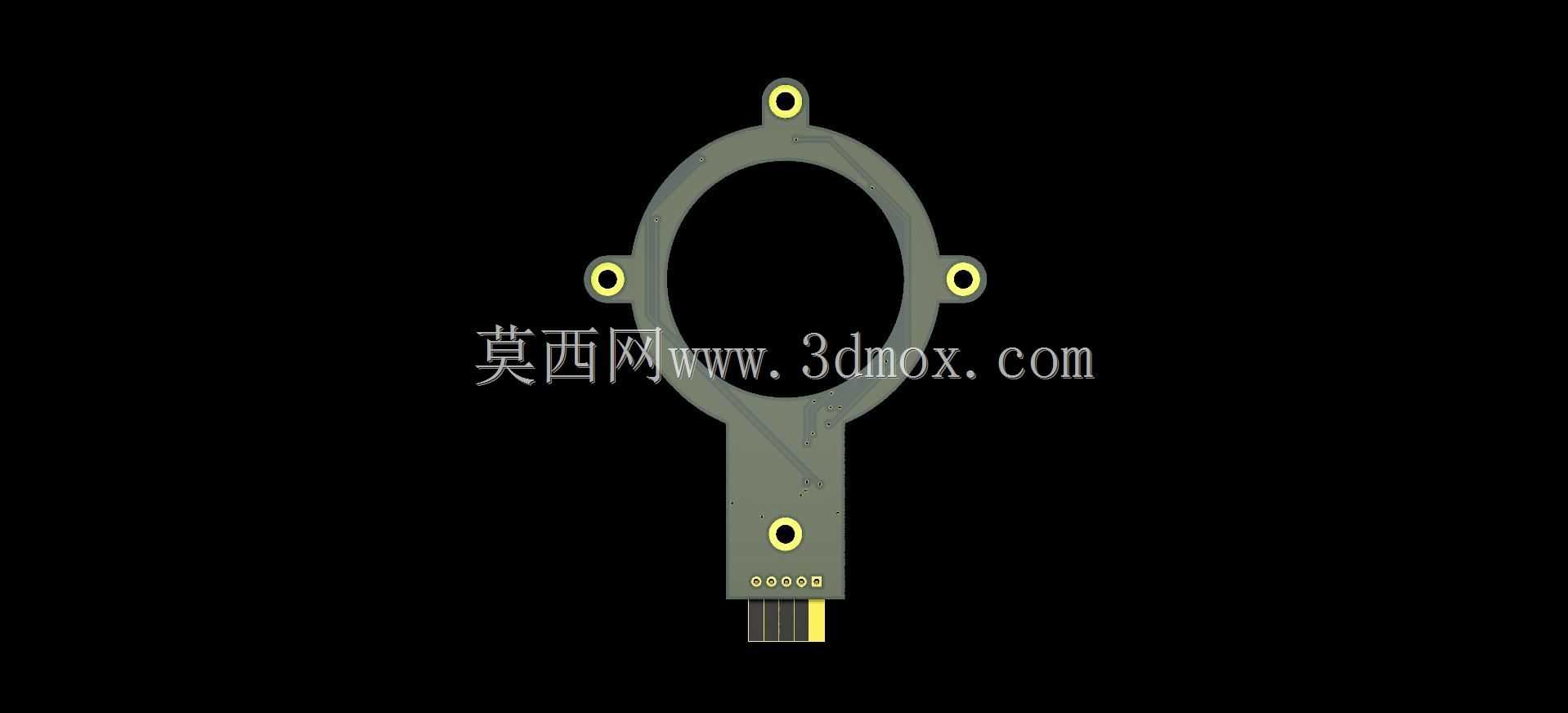

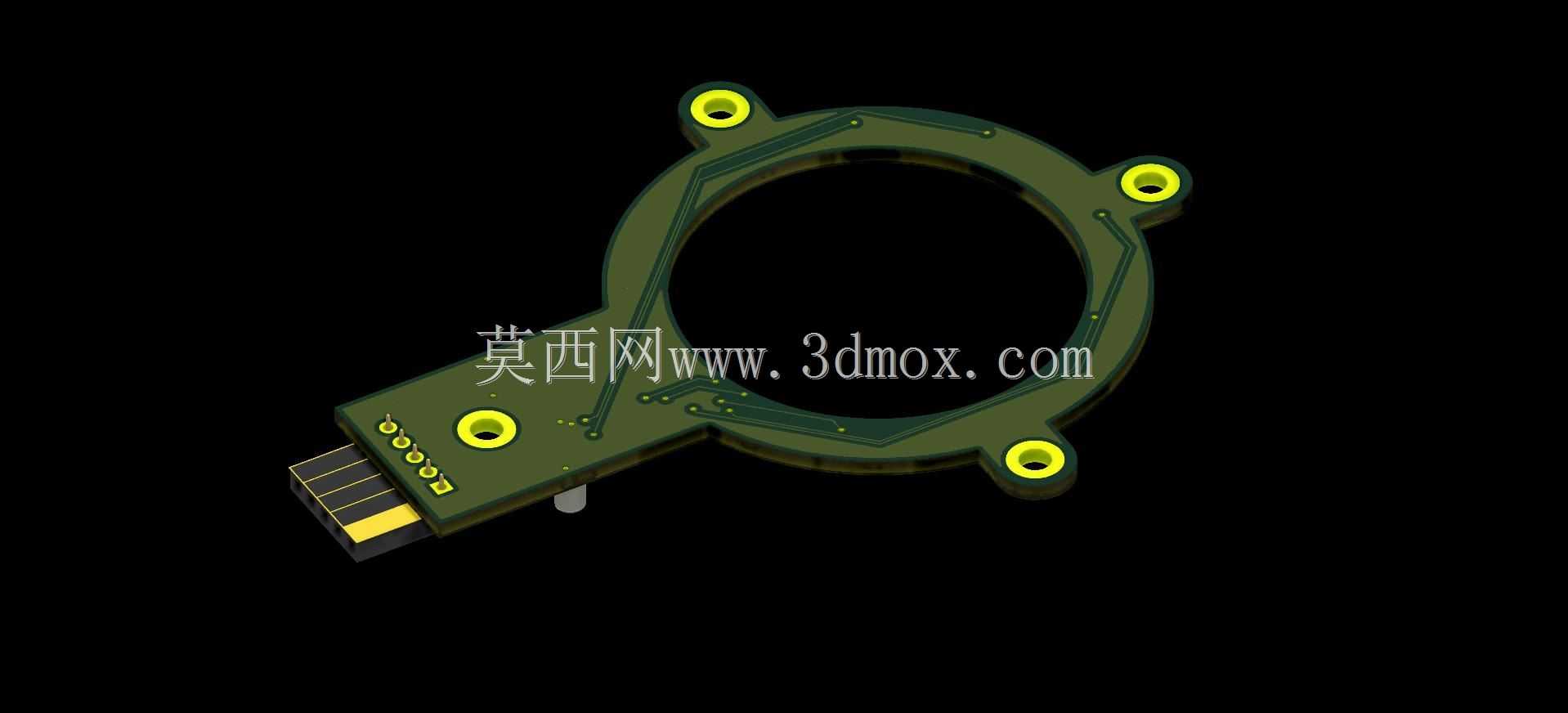

　　也能避免飞线带来的信号干扰、线材拉扯脱落等问题。安装定位方面，环形本体上均匀设置了四个带金属衬圈的安装孔，孔位做了同心度校准，安装时可以通过M2或者M2.5的螺丝直接固定在设备壳体或者镜头支架上，四个孔位的对称布局可以保证安装后环形中心与镜头、检测区域的中心完全重合，不会出现照明偏斜的问题；延伸出的PCB板上额外设置了一个定位孔，接插端排针的长度做了限位设计，插入排座后延伸板的定位孔可以和主控板上的定位柱配合，避免接插部位受震动出现松脱。电路布局上，所有灯珠的走线都在环形基板内侧做了等长处理，保证每个灯珠的供电电压一致，不会出现局部亮度不均的问题，板载的限流电阻直接布置在延伸接插段，不会占用环形照明区域的空间，

　　也能避免电阻发热对灯珠光衰产生影响。实际选型适配时，这类环形组件的中心通孔直径可以根据配套镜头的外径做调整，本次设计的中心通孔适配15-20mm外径的镜头，安装孔的孔距按照标准30mm间距设置，和多数小型工业镜头的安装支架孔位兼容，不需要额外做转接板就能直接装配。做结构校核时需要注意，整个PCB板的厚度采用1.6mm标准FR4板材，安装孔位的金属衬圈可以增强螺丝锁紧时的结构强度，避免反复拆装造成基板开裂，接插端的排针采用卧式焊接，焊接位置做了焊盘加大处理，受外力拉扯时不会出现焊盘脱落的问题。日常在做小型检测设备、智能传感模块的结构设计时，这类集成式环形LED组件可以直接作为标准件选用，不需要单独设计灯板、排布走线，能大幅缩短研发周期，同时一体化的结构也能减少装配工序，提升整机的装配一致性，避免手工接线带来的质量不稳定问题。
