工业物联网从设备控制电路板结构设计

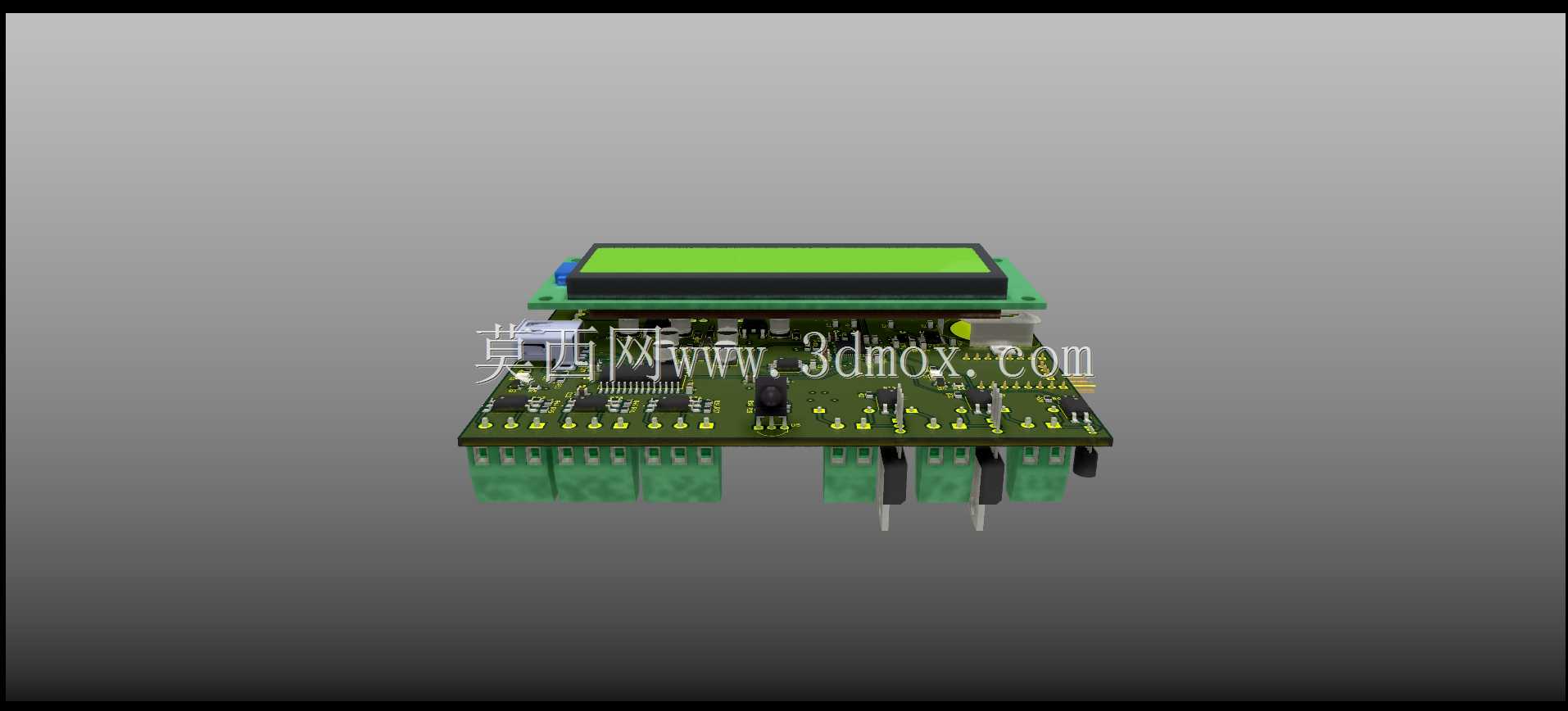

　　这款工业物联网从设备板卡的设计，核心瞄准离散制造车间的设备层数据采集与边缘控制场景，适配老旧生产设备的数字化改造需求，可直接对接车间内的温度、压力、振动等多类型传感单元，完成现场信号的模数转换、初步数据滤波与协议打包，再通过板载通讯接口向上位机或边缘网关传输数据，同时能接收上层下发的控制指令，驱动现场执行器件完成动作，解决传统设备数据孤岛、无法接入数字化管理系统的痛点。从结构布局来看，板卡采用标准工业板卡的安装孔位设计，四个边角预留的固定孔适配DIN导轨安装配件与螺丝直接固定两种方式，安装边界可兼容常规工业控制箱内的标准卡槽间距，板上元件排布严格遵循工业级电磁兼容设计要求，高压驱动回路与低压信号采集回路做了物理分区排布，

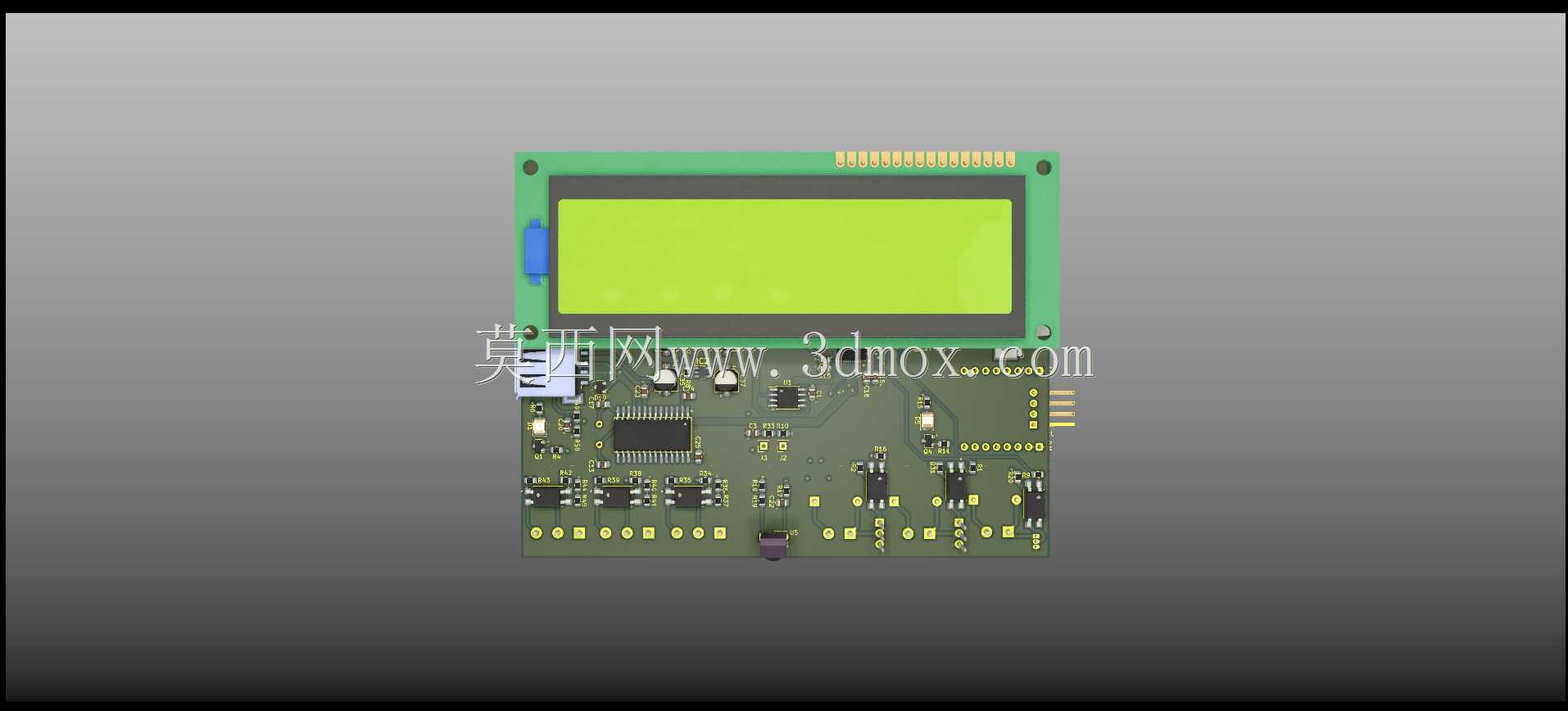

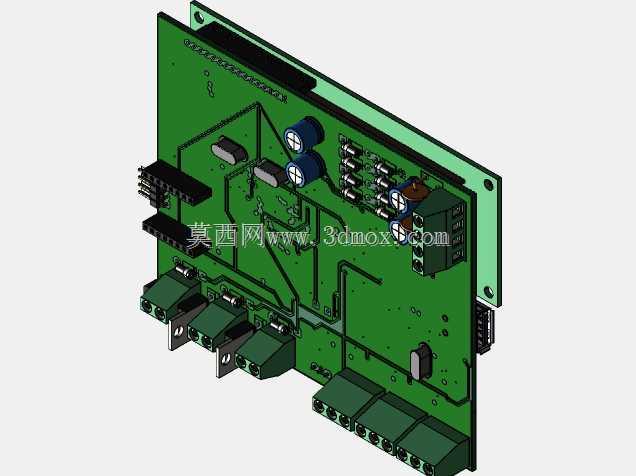

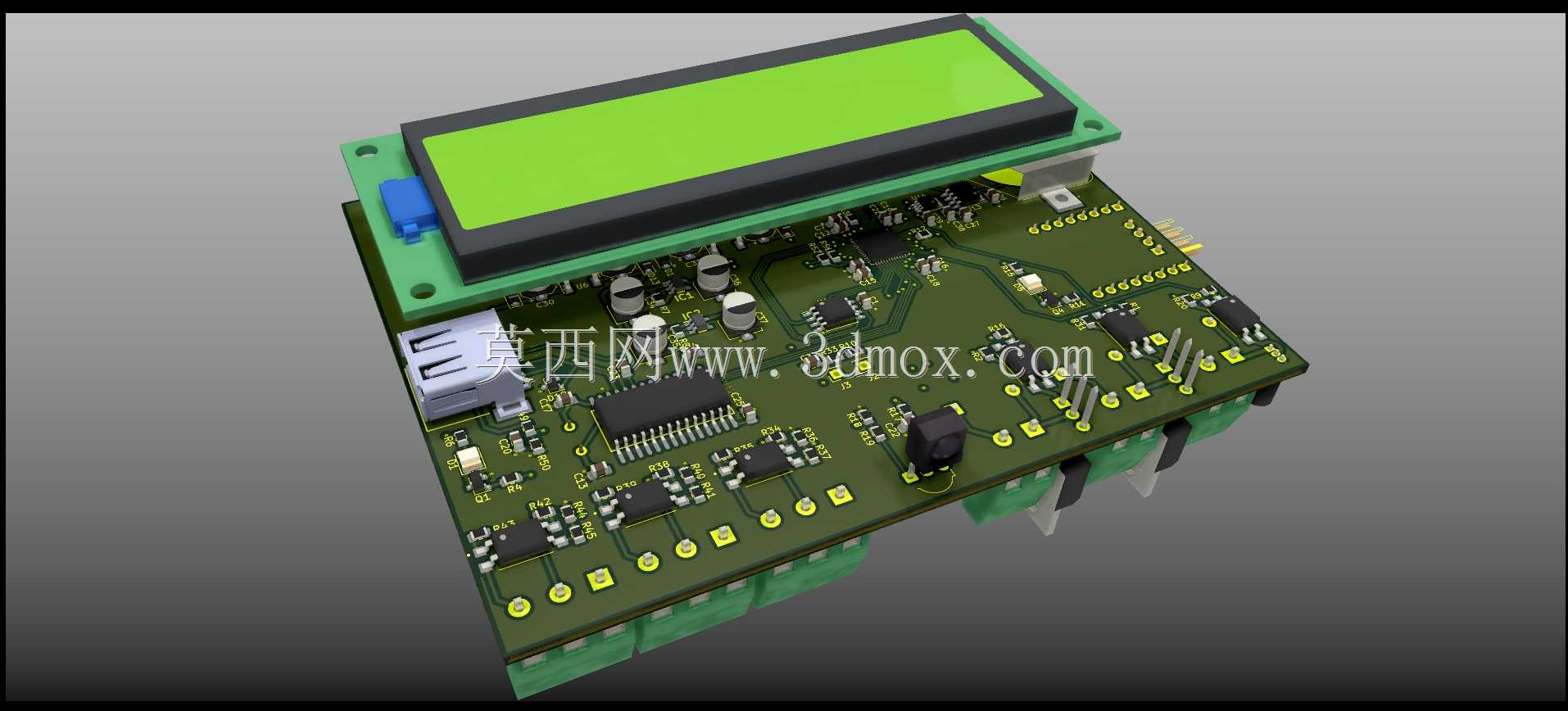

　　避免强电信号对微弱传感信号造成干扰，接口端全部布置在板卡单侧，方便现场布线时统一走线，减少线缆弯折带来的接触不良隐患。板载的显示模块采用插接式安装结构，可根据现场安装空间选择直立安装或平放固定，显示区域可实时展示当前采集的传感数值、设备运行状态与通讯连接状态，方便现场运维人员无需连接上位机就能快速排查设备故障。接线端子采用工业级插拔式端子排，端子间距满足强电安全爬电距离要求，不同功能的端子做了丝印标识区分，现场接线时可直接对照丝印完成线缆压接，无需额外查阅接线手册。设计过程中充分考虑了工业现场的温湿度适应范围，板上核心元件选型全部满足宽温工作要求，电容、电阻等无源元件均采用工业级耐温规格，电源输入端预留了防反接、过流保护电路空间，

　　可应对车间内供电电压波动、瞬时浪涌等复杂供电情况，避免板卡因供电异常损坏。板卡的整体厚度与元件高度做了严格管控，最高元件为显示模块，安装后整体高度不超过常规工业控制盒的内部净空要求，可直接嵌入到小型设备控制盒内部，无需额外定制加高外壳，降低改造项目的整体配件成本。信号采集通道做了分组隔离设计，每路模拟量采集通道都预留了信号调理电路位置，可根据接入的传感器类型调整匹配电阻与滤波参数，适配不同输出类型的传感设备，无需重新设计板卡就能完成多场景适配，减少重复开发的工作量。
