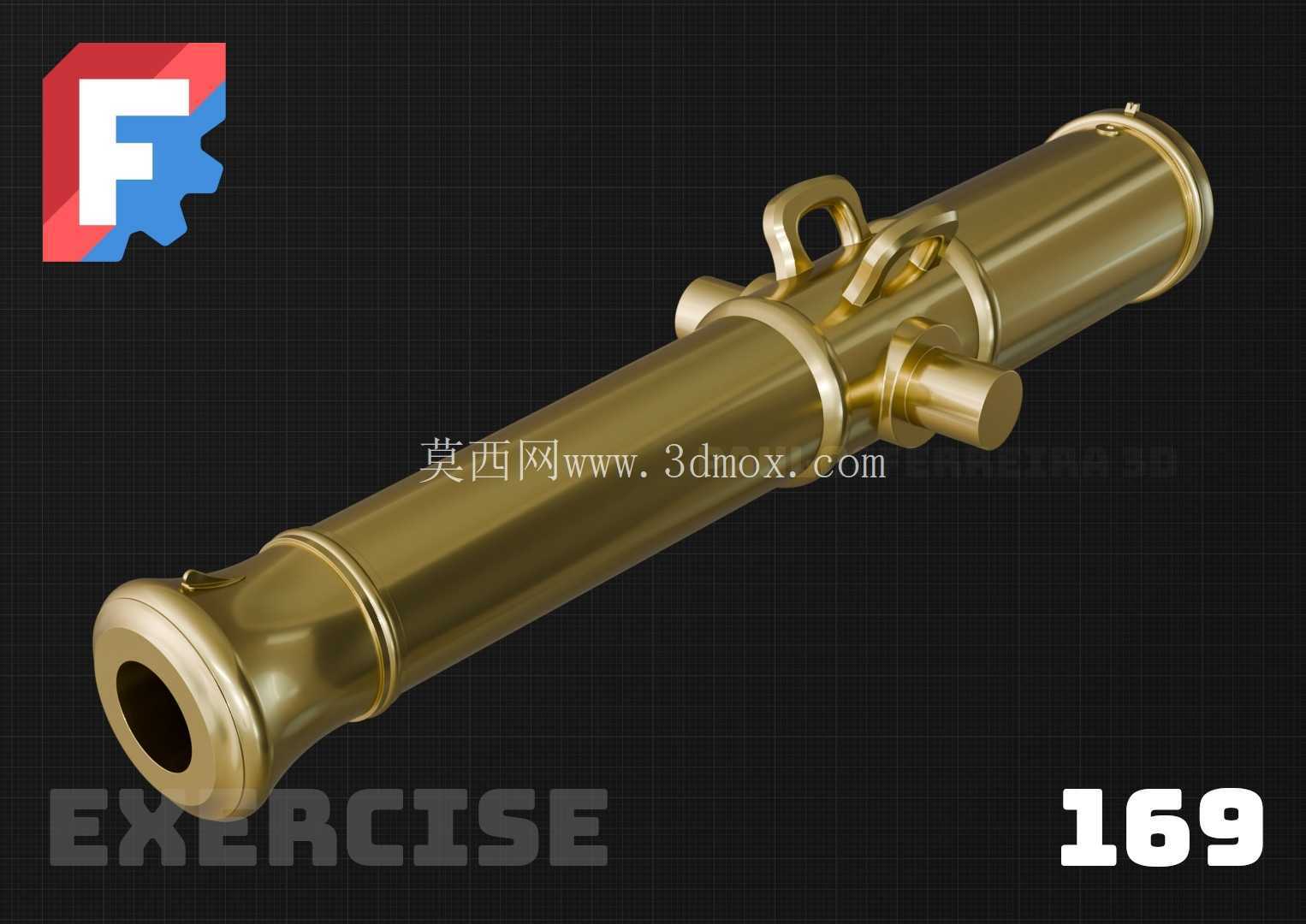

仿古铜质前膛古代火炮结构设计

　　炮身整体采用多道环形加强箍的结构设计，这些加强箍并非单纯的装饰构件，在实际结构中，每道加强箍都对应炮身壁厚的局部加厚位置，能够在不整体增加炮身壁厚的前提下，提升炮管的径向结构强度，对应古炮为了承受膛压做的分段强化设计逻辑。炮身中部设置的双吊环结构，是整炮安装与转运的核心受力点，在设计时需要保证吊环与炮身的连接位置做圆角过渡，避免应力集中，该结构既可以作为转运时的起吊点位，也可以作为炮身与炮架连接时的限位结构，配合炮身下方的定位轴结构，能够实现炮身在炮架上的俯仰角度调整，还原古炮的射角调整功能。炮尾位置做了封闭加厚的炮尾结构，对应前膛炮尾部闭气的功能需求，加厚的炮尾能够承受发射时的后坐力传导，在陈设场景中，炮尾的平整端面也可以作为整炮摆放时的后端定位基准。从设计思路来看，整个炮身的曲面构建优先保证回转体特征的同轴度，炮管主体为同轴回转结构，所有加强箍、炮口沿、炮尾结构都以炮膛轴线为基准做同轴排布，避免出现偏心问题，吊环、定位轴这类非回转特征，在建模时以炮身的水平对称面为基准做对称布置，保证整体结构的对称性，减少后续加工或3D打印时的重心偏移问题。这款仿古前膛火炮的三维结构设计，核心围绕古典火器的形制还原与结构合理性展开，区别于实战列装的制式火炮，该结构更多适配场景集中在仿古场景陈设、历史教具演示、文旅场景仿古装置搭建、影视道具制作等方向，在结构设计阶段就需要兼顾外观还原度与结构的可加工性、安装适配性。从功能特性来看，该结构还原了前膛火炮的核心装填逻辑，炮膛为贯通式直腔设计，炮口位置做了外扩加厚的炮口沿结构，一方面还原古炮为了承受发射时炮口应力做的加厚设计，另一方面加厚的炮口沿也能在陈设安装时避免磕碰造成的边缘形变。

　　外形尺寸方面，整炮的长径比控制在8:1左右，属于轻型前膛火炮的尺寸比例，炮身最大外径位于炮尾位置，向炮口方向呈平缓的锥度过渡，既符合古炮的形制特征，也能让整炮的重心向炮尾方向偏移，安装在炮架上时能够保证重心稳定，不会出现炮口下倾的问题。安装边界上，炮身下方的定位轴直径与炮架的轴套间隙控制在0.2-0.5mm之间，既保证转动顺畅，也不会出现旷量过大的问题，吊环的内孔尺寸适配常规的起吊钢索或固定销直径，能够满足不同安装场景的固定需求，炮身底部的安装平面做了铣平处理，在不需要炮架的直接摆放场景中，也能保证放置平稳，不会出现滚动。

　　在结构细节处理上，所有棱边都做了R0.5-R1的圆角过渡，既还原古炮铸造后的圆润边缘特征，也避免尖锐边角造成的安装磕碰或划伤，炮身表面的质感还原了铸铜后的哑光金属质感，没有多余的装饰纹路，符合古代实战火炮的朴素形制特征。针对教具类应用场景，该结构可以做拆分设计，将炮身沿轴线剖分为两半，直观展示炮膛的内部结构，方便讲解前膛火炮的装填与发射原理；针对文旅陈设场景，结构设计时预留了底部的安装螺孔位置，可以直接通过膨胀螺栓固定在混凝土基座上，保证户外陈设的抗风与防倾倒能力；针对影视道具场景，结构壁厚控制在合理范围，在保证结构强度的前提下尽可能降低整体重量，方便道具的搬运与场景布置。

　　整个建模过程中，所有特征的参数都可以根据实际使用需求做等比例缩放，不会出现特征变形的问题，环形加强箍的间距、吊环的位置、定位轴的尺寸都做了参数化关联，调整炮身总长度时，所有附属特征都会自动匹配位置，不需要重新绘制，大幅提升后续改型的效率。需要注意的是，该结构仅为仿古形制的结构设计，不具备实际发射功能，所有结构强度计算都是基于陈设、教具、道具类的静载荷与轻微动载荷场景，不适用于承受实弹发射的膛压载荷，在实际加工制作时，可根据使用场景选择铸铜、树脂3D打印、玻璃钢翻模等不同的加工工艺，不同工艺对应的壁厚预留量可以在现有模型基础上做微调，不需要改动整体结构逻辑。
