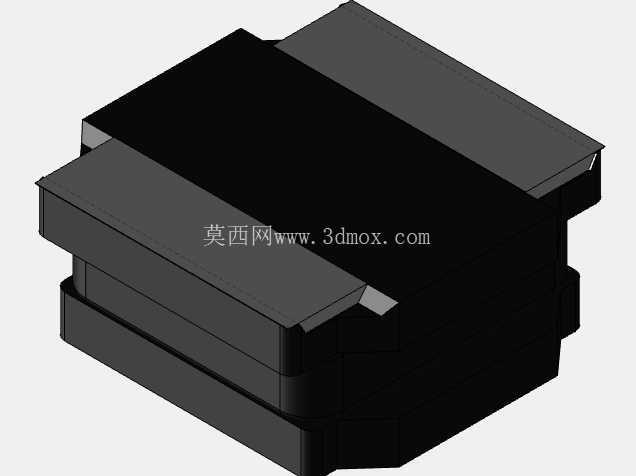

PNR3015贴片功率电感三维结构设计

在消费电子、工业控制、通讯终端这类高密度PCB布局场景里，贴片功率电感的选型与结构适配一直是板级设计里容易被忽略却直接影响整机可靠性的环节，PNR3015这款贴片功率电感的三维结构设计，完全围绕表面贴装工艺的量产要求与电路功能需求展开。从实际电路用途来看，这类电感主要承担DC-DC回路的储能、滤波作用，在便携设备的电源管理模块、通讯射频前端的阻抗匹配、车载小功率供电回路里都有广泛应用，区别于传统插件电感，贴片结构的设计核心是要兼容SMT高速贴装的拾取精度、回流焊的温度耐受，同时在有限的封装尺寸内实现足够的饱和电流参数。

从设计思路上看，这款电感采用闭合磁路的屏蔽式结构，外部的磁性塑封外壳完全包裹内部绕组与磁芯，能够大幅降低漏磁对周边敏感器件的电磁干扰，这在板级空间极度紧凑的4G/5G通讯终端、TWS耳机充电仓、小型IoT采集模块里尤为关键——如果是非屏蔽结构的功率电感，漏磁耦合到周边的信号走线或者射频天线，会直接导致接收灵敏度下降、电源纹波超标等问题。建模过程中需要严格把控磁芯与绕组的装配间隙，既要保证绕组浸漆封装后的固定强度，也要避免磁芯与绕组直接接触造成的耐压不足问题，绕组的出线端直接延伸到元件底部形成端电极，端电极的平面度是设计里的关键管控点，直接影响SMT贴装后的焊接良率，如果端电极共面度超过0.1mm，回流焊过程中就容易出现虚焊、立碑等工艺缺陷。

外形尺寸与安装边界方面，3015封装对应元件本体长度3.0mm、宽度3.0mm、高度1.5mm，属于小尺寸大电流的功率电感封装序列，建模时需要严格遵循封装尺寸公差要求，本体的倒角设计既可以避免贴装吸嘴拾取时的打滑问题，也能减少回流焊过程中元件与焊盘之间的应力集中。底部端电极的宽度与延伸长度完全匹配标准PCB焊盘设计，焊盘的建议布局尺寸需要比元件端电极宽出0.2-0.3mm，预留焊锡润湿的空间，同时元件本体下方需要预留0.05mm的高度间隙，避免焊锡溢出后在元件底部形成锡珠造成短路。在PCB布局的安装边界上，这类屏蔽电感的周边0.5mm范围内不建议布置高速信号走线或者霍尔类磁敏传感器，即使是屏蔽结构，在大电流工况下仍有微量漏磁溢出，保持足够的安全间距能够避免不必要的电磁兼容问题。

从功能特性的结构匹配来看，这款电感的磁芯采用高饱和磁通密度的合金材质，能够在大电流通过时保持电感量的稳定，不会因为磁芯饱和导致电感量骤降引发电源回路失效，建模时还原了磁芯的分段气隙结构，这种结构能够在保证有效磁导率的同时降低气隙处的边缘磁通损耗，提升电感在高频开关工况下的转换效率，适配目前主流的1MHz-3MHz开关频率的DC-DC转换芯片。绕组采用多股漆包线并绕的结构，能够有效降低高频下的集肤效应带来的铜损，绕组与端电极的连接采用高温熔焊工艺，建模时还原了焊接处的过渡结构，保证大电流通过时的载流能力与连接可靠性，外部的封装材质采用耐高温的环氧树脂材料，能够承受260℃峰值温度的无铅回流焊工艺，满足RoHS环保要求下的量产焊接工艺标准。

在实际选型建模的适配过程中，需要注意这款电感的高度方向公差，1.5mm的本体高度在超薄便携设备设计里，需要和结构件的内部预留间隙做匹配，通常结构设计时需要在电感上方预留至少0.2mm的装配间隙，避免整机装配时外壳挤压电感本体造成磁芯破损或者绕组短路。端电极的镀层采用镍钯金结构，既保证了焊接的润湿性，也能避免长期使用过程中的电极氧化问题，建模时还原了电极镀层的厚度分层，能够为后续的焊盘应力仿真、焊接可靠性仿真提供准确的模型基础。对于结构设计工程师而言，准确的三维模型能够在PCB布局阶段就完成干涉检查，避免后期打样时出现元件与结构件冲突、焊盘不匹配等问题，减少样机迭代的次数；对于硬件选型工程师而言，准确的外形模型能够提前评估板级空间的利用率，在有限的PCB面积内实现最优的器件布局，平衡电源性能与空间占用的需求。
