25微米精度旋装式油液过滤元件结构设计

在液压润滑系统的运维体系里，油液清洁度直接决定了泵、阀、马达等精密元件的使用寿命，这款25微米精度的油过滤器，主要针对中高压液压回路、润滑系统的颗粒杂质拦截需求设计，适配工程机械、机床液压站、工业减速机润滑系统等多类场景，可有效滤除油液中混入的金属磨屑、密封件残渣、外界侵入的沙尘等硬质颗粒，避免颗粒划伤摩擦副表面、卡堵阀口节流间隙，从源头降低系统故障概率。

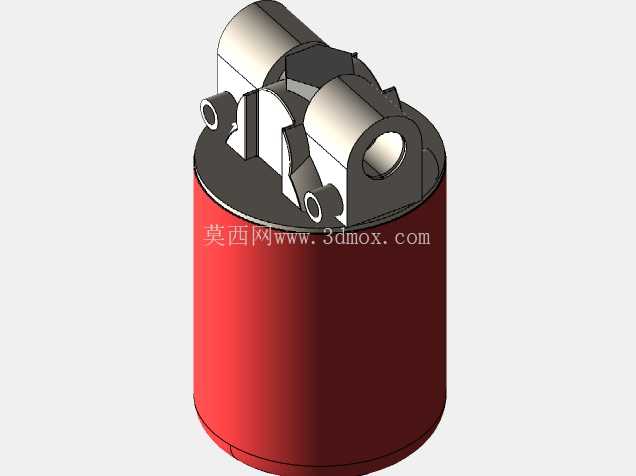

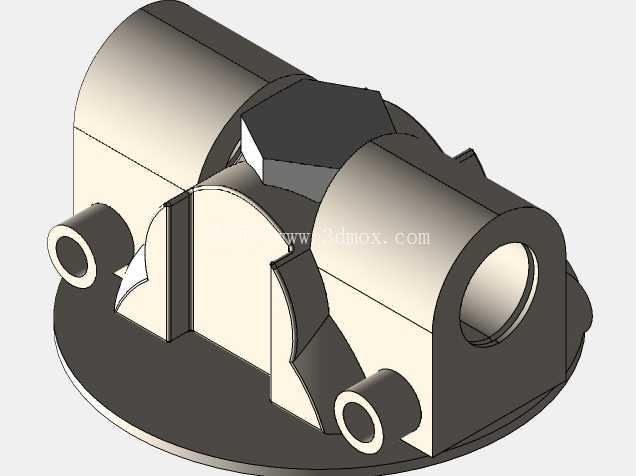

从结构设计逻辑来看，这款过滤器采用旋装式一体化结构，外壳为深冲成型的钢制筒体，表面做喷塑防锈处理，可承受系统内的压力波动与外部安装环境的腐蚀，顶部的螺纹接口直接对接系统油路，安装时无需额外拆解滤芯组件，直接旋装到适配的滤座上即可完成装配，后期维护更换时整体旋下替换，操作效率远高于拆分式滤芯结构，能大幅缩短设备停机维护的时间。顶部端盖集成了旁通阀与止回结构，当滤芯拦截杂质达到额定容尘量、进出油口压差达到设定阈值时，旁通阀会自动开启，避免滤芯被压差压溃导致油液断流，保障系统在滤芯堵塞的极端工况下仍能获得基础油液供给；止回结构则可在系统停机时锁住筒体内部的油液，避免下次启动时出现干摩擦，缩短系统建压时间。

过滤核心采用褶皱式滤材排布设计，将25微米精度的过滤层沿周向均匀打褶，在有限的筒体内腔空间里最大化有效过滤面积，相比平展式滤材结构，褶皱设计可将通流面积提升8-10倍，在保证过滤精度的同时降低油液通过时的流阻，减少系统的压力损失，降低不必要的能耗。滤层与中心支撑管、上下端盖之间采用粘接卷边密封工艺，杜绝滤材与端盖衔接处的旁通泄漏，保证所有通过过滤器的油液都必须经过滤材拦截，避免未过滤的油液短路流向下游元件。中心支撑管为带密集通流孔的钢制结构，可承受滤材两侧的压差载荷，避免滤材在高压差下出现塌陷、破损，支撑管的开孔率经过匹配计算，在保证结构强度的前提下尽可能提升通流效率，减少支撑结构本身带来的流阻。

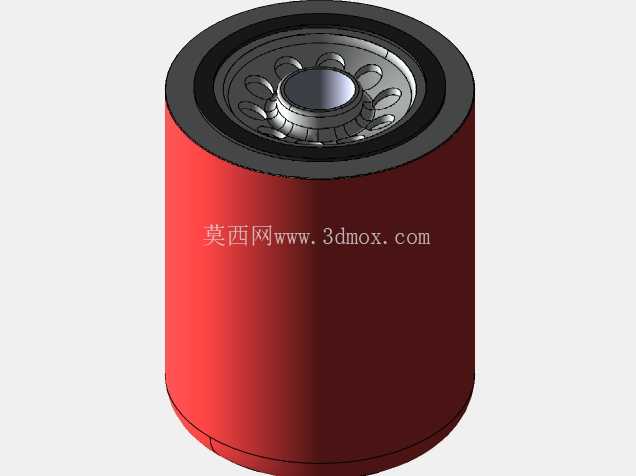

从安装边界来看，这款过滤器的筒体为圆柱形结构，外径适配常规旋装滤座的安装空间，轴向长度匹配常见的中小型液压系统的安装间隙，安装时仅需在滤座位置预留对应扳手操作空间即可完成拆装，无需额外的安装支架辅助，可直接水平或垂直安装在油路管路上，适配不同设备的油路布局需求。进出油口的螺纹规格采用行业通用的标准管螺纹，可直接对接同规格的油路接头，无需定制转换连接件，降低选型适配的成本。

在实际工况适配中，这款过滤器的额定过滤精度25微米，可满足绝大多数中低压液压系统、工业齿轮箱润滑系统的清洁度要求，针对液压系统常见的10微米以上磨损颗粒拦截效率可达99%以上，容尘量匹配常规3-6个月的维护周期，可适配矿物型液压油、齿轮油、润滑油等多种常见工业油液，工作温度范围覆盖常规工业设备的运行温度区间，可在户外工程机械、车间内固定工业设备等多种环境下稳定工作。设计过程中针对滤材的折高、折距做了多轮流体仿真验证，避免折距过小导致滤材褶皱处出现油液滞留、杂质堆积不均的问题，同时优化了进出油口的流道结构，让油液进入滤筒后可均匀分布在整个滤材周向，避免局部滤材过早堵塞，提升整体容尘利用率。筒体的耐压强度经过爆破压力测试验证，可承受远高于系统额定工作压力的瞬时压力冲击，避免系统出现压力尖峰时筒体破裂导致油液泄漏。
