外啮合高压齿轮液压油泵结构设计

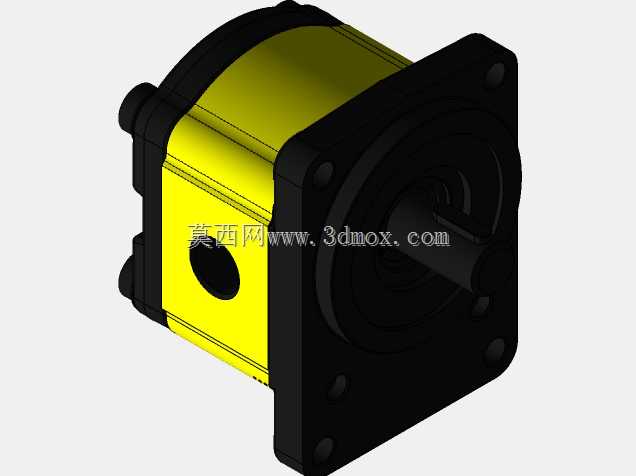

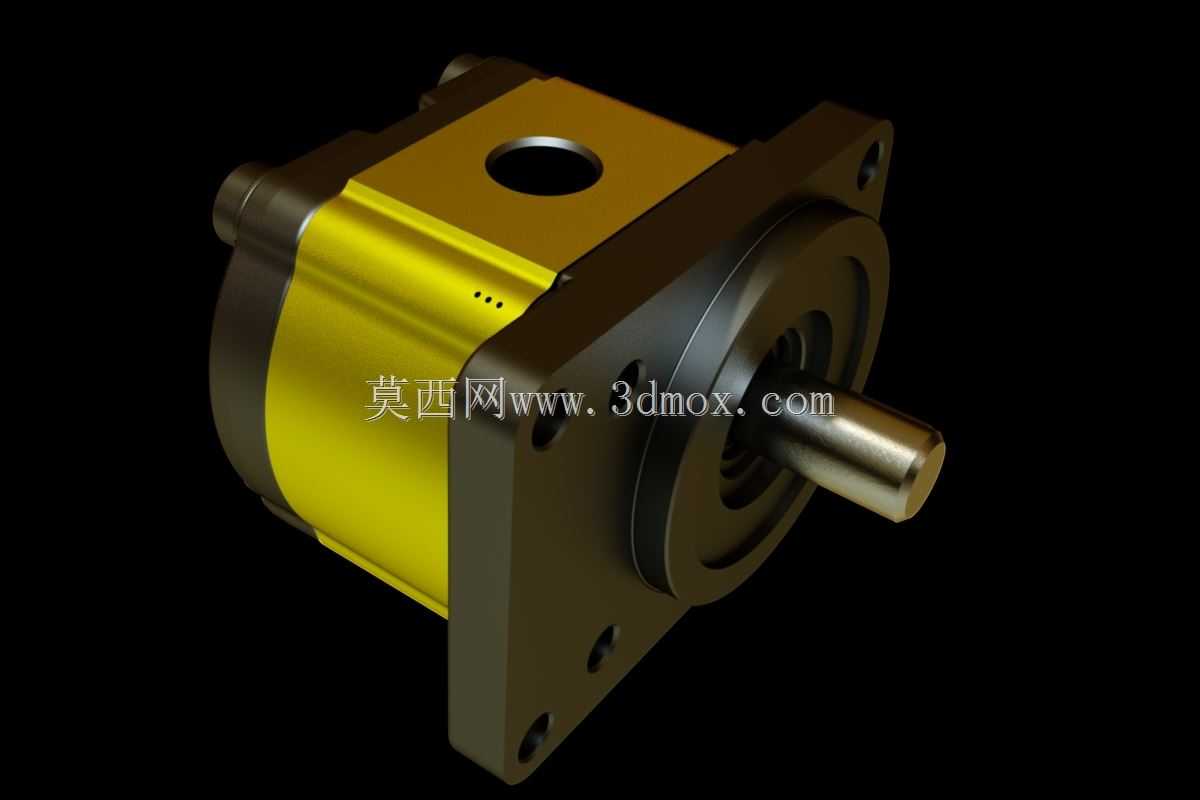

这款外啮合齿轮泵是液压传动系统中的核心动力供给部件，广泛应用于工程机械液压回路、机床液压夹紧系统、农业装备液压操控单元、注塑机液压驱动系统等场景中，承担着将原动机输入的机械能转换为液压油压力能的核心作用，为整套液压回路提供稳定压力的流量输出，是各类中低压液压传动场景中应用占比最高的动力元件之一。从实际功能特性来看，该款齿轮泵采用渐开线圆柱直齿轮啮合结构，依靠泵体内部两个相互啮合的齿轮在旋转过程中形成的密闭容积变化完成吸油与压油动作：当齿轮脱开啮合的一侧容积逐渐增大时形成局部真空，油箱内的液压油在大气压作用下进入吸油腔，随着齿轮转动，齿槽内的油液被带到齿轮啮合的另一侧，此时轮齿逐渐进入啮合使得密闭容积不断减小，油液受到挤压后形成压力油从压油腔输出到液压回路中。这种结构的齿轮泵具备结构紧凑、自吸性能好、对油液污染敏感度低、工作可靠、维护成本低的突出优势，能够在较为恶劣的工况下保持稳定的工作状态。从设计思路层面来看，该款齿轮泵采用了三片式装配结构，分别为前端盖、泵体主体、后端盖，通过高强度内六角螺栓完成整体锁紧，这种分体式结构既便于加工过程中保证各腔室的尺寸精度，也方便后续的拆解维护与易损件更换。泵体侧面设置的进出油口采用标准法兰连接接口，能够适配行业通用的液压管路接头，降低现场安装的适配成本；前端伸出的动力输入轴采用标准平键连接结构，能够直接匹配电机、内燃机等不同类型原动机的输出轴，无需额外定制连接轴套。安装法兰采用方形四螺栓安装布局，安装孔位的中心距、轴伸长度、进出油口的中心高度都严格遵循通用液压泵的安装尺寸规范，能够直接替换同规格的现有齿轮泵产品，无需对设备的安装基座、管路布局进行改动，具备极强的安装互换性。在结构细节设计上，齿轮与端盖之间设置了浮动压力补偿侧板，能够在泵工作时借助输出油液的压力自动补偿齿轮端面的磨损间隙，有效降低高压工况下的内泄漏量，提升泵的容积效率；泵体内部设置了专门的泄油通道，能够将齿轮端面与侧板之间泄漏的油液引导回吸油腔，避免泵体内部出现异常憋压导致轴封损坏；输入轴位置采用双唇口骨架油封进行密封，既能够防止泵内压力油向外泄漏，也能够阻挡外界的粉尘、水汽进入泵体内部污染液压油，延长泵的整体使用寿命。
