户外立柱式数字广告展示屏结构设计

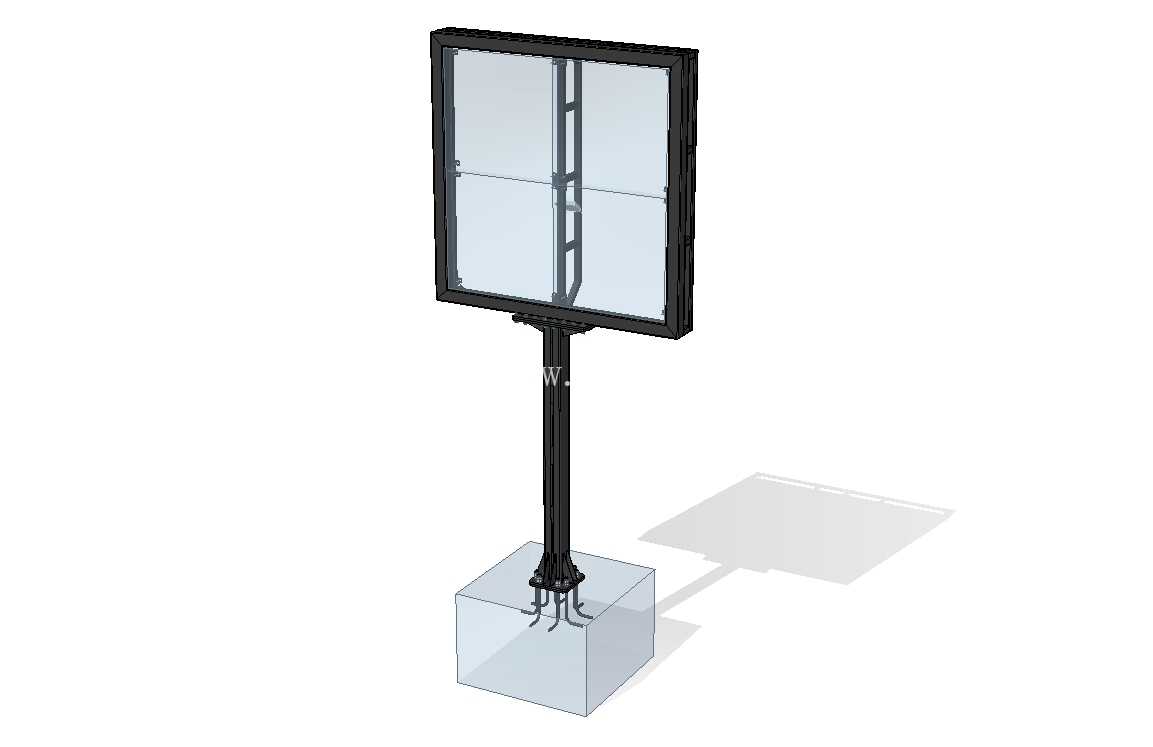

　　这款户外立柱式数字展示屏的结构设计，首先要适配城市商圈、交通枢纽、园区出入口这类半开放露天场景的使用需求，日常需要直面户外日晒雨淋、风压载荷、温差变化的复杂工况，因此整体结构的抗损性、安装便捷性是设计阶段优先考量的核心方向。从结构组成来看，整体分为底部预埋基座、立柱支撑段、顶部屏体框架三个核心部分，底部基座采用混凝土配重加预埋锚栓的组合结构，预埋锚栓的排布间距做了标准化设计，适配常规户外地面硬化施工的预留孔位规范，基座的配重块尺寸预留了足够的抗倾覆余量，可抵御常规沿海区域10级阵风的横向载荷，避免强风天气下设备出现倾斜倒伏风险。

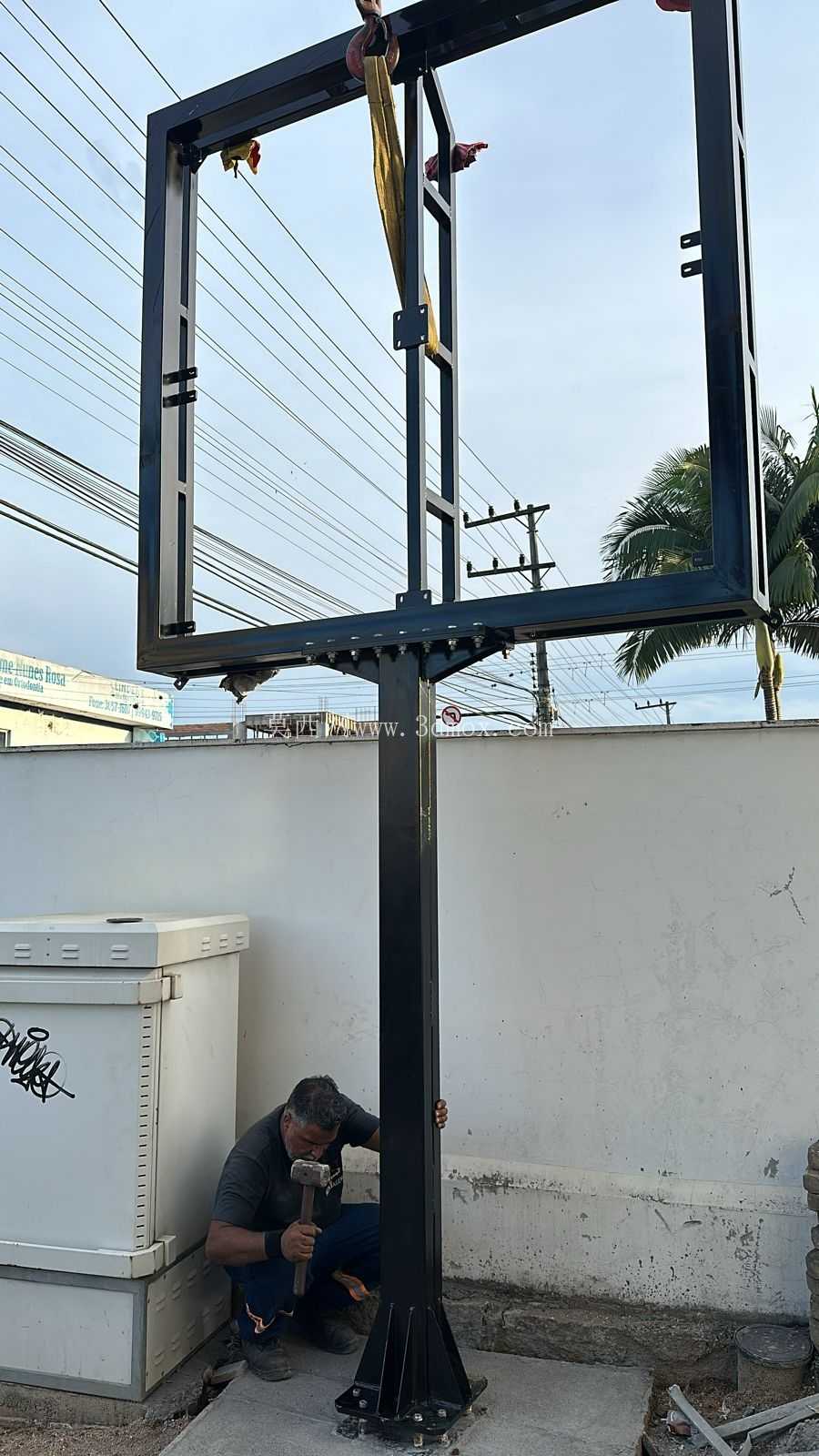

　　立柱支撑段采用变径方管结构，靠近基座的下段管径更大，壁厚做了加厚处理，往上延伸至屏体连接段逐步收窄管径，在保证整体结构强度的前提下尽可能减少迎风面积，同时降低整体材料用量，立柱内部预留了穿线空腔，可将供电线缆、信号传输线缆完全内置，避免线缆外露带来的老化、破损风险，立柱与基座、立柱与屏体框架的连接位置都设计了法兰盘对接结构，法兰盘上的连接孔位做了长圆孔微调设计，现场安装时可根据实际地面平整度微调屏体的水平垂直度，降低现场施工的校准难度。

　　顶部屏体框架采用封闭式矩形边框结构，边框内侧设计了屏体安装卡槽，可直接嵌入常规规格的户外高亮显示模组，卡槽周边预留了密封胶条的安装槽位，装配时嵌入耐候硅橡胶密封胶条，可实现IP65级别的防水防尘能力，避免雨水、扬尘进入屏体内部损坏电子元器件；框架背部设计了可拆卸的维护门，维护门与边框之间同样设置密封结构，日常检修时无需拆卸整个屏体，只需打开背部维护门即可完成内部模组、电源、控制模块的更换作业，大幅降低后期运维的工作量。屏体框架与立柱的连接位置设计了可调节角度的转接支架，支架上设置了多档位的定位孔，可根据安装点位的实际观看视角需求，在0到15度范围内微调屏体的俯仰角度，保证过往人流能够获得最佳的观看视野。

　　从安装边界来看，整个设备的地面占用范围仅为基座的投影面积，不会过多占用公共通行空间，基座顶面高出地面完成面100mm，可避免地面积水倒灌侵蚀基座连接位置；屏体的安装高度设置在距离地面2.5米以上的位置，既可以避免过往行人、车辆意外磕碰屏体，也能保证较远位置的人群能够清晰看到屏幕展示的内容。设计过程中还充分考虑了不同区域的使用适配性，整体框架的边角都做了圆弧过渡处理，避免尖锐棱角带来的安全隐患，所有外露的金属结构件都采用先镀锌后喷塑的表面处理工艺，可长期抵御户外紫外线照射、雨水腐蚀带来的漆面脱落、结构锈蚀问题，延长设备的整体使用寿命。另外，屏体框架的顶部还预留了遮阳挡雨檐的安装位，可根据使用区域的降雨、日晒情况选配加装，进一步降低屏体表面的阳光直射强度，减少雨水直接冲刷屏面的概率，提升屏幕显示效果的同时降低屏体表面的清洁维护频率。整个结构的模块化拆分设计，也让零部件的运输、现场组装更为便捷，所有连接部件都采用标准紧固件，现场施工无需特殊定制工装，普通的安装团队按照装配指引即可完成全流程安装作业，大幅降低现场施工的人力与时间成本。
