卧式承压罐筒带安装支座结构设计

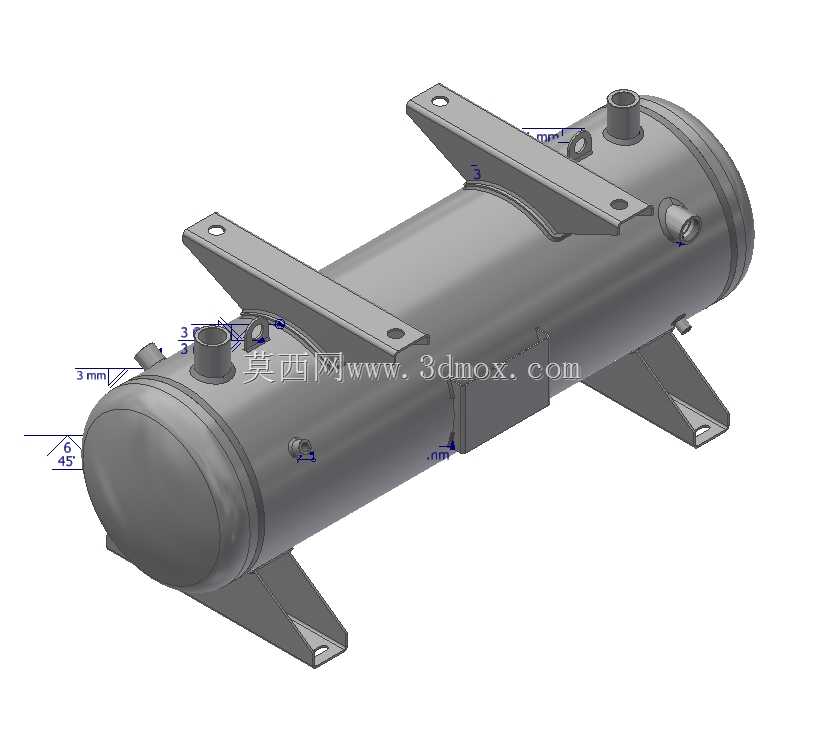

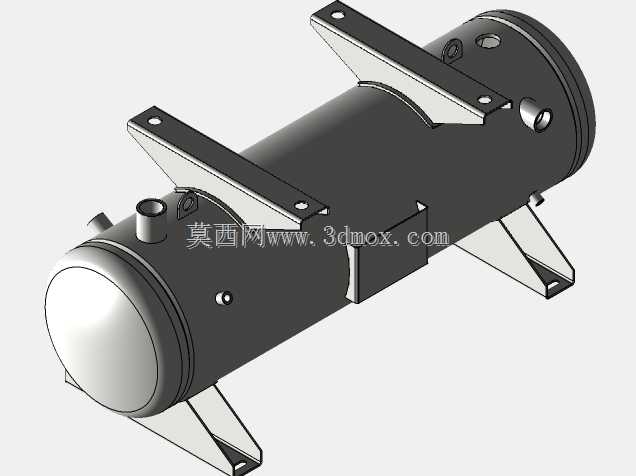

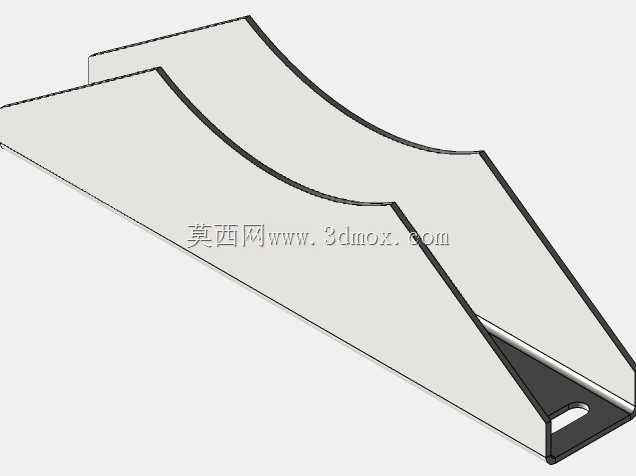

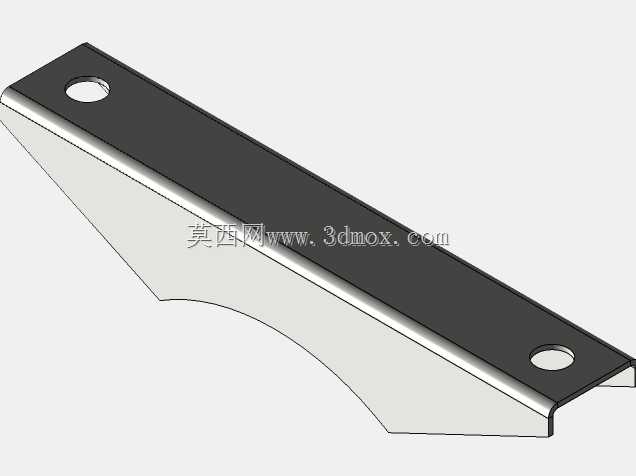

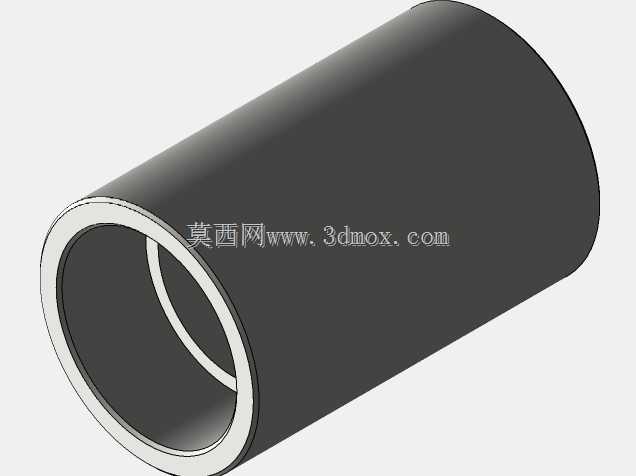

　　该结构为卧式布置的承压罐筒组件，整体采用两端椭圆封头与中间直筒段拼合的封闭腔体形式，外部配套多组安装支脚与侧向固定支架，筒身不同方位预留多种规格的管接口，可作为小型压缩空气缓冲罐、换热承压腔体或者工艺流体暂存单元使用，在车间气源稳压系统、小型冷热交换机组、流体输送配套管路中都能适配。从现场安装边界来看，罐体直筒段为核心承压主体，两端封头采用圆弧过渡结构，避免直角转角处出现应力集中，筒身轴向长度与筒径比例偏向长卧式布局，重心沿筒身轴线分布，下方布置的两组斜撑式支脚直接承接罐体满载重量，支脚底部开出安装通孔，可通过螺栓固定在机组底座或者车间预埋钢架上；筒身上方额外伸出两组带孔平板支架，支架沿筒身径向跨接固定，孔位可用于挂载配套阀件、

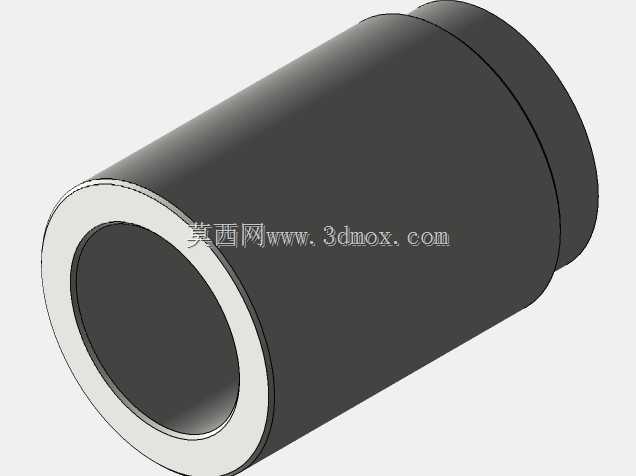

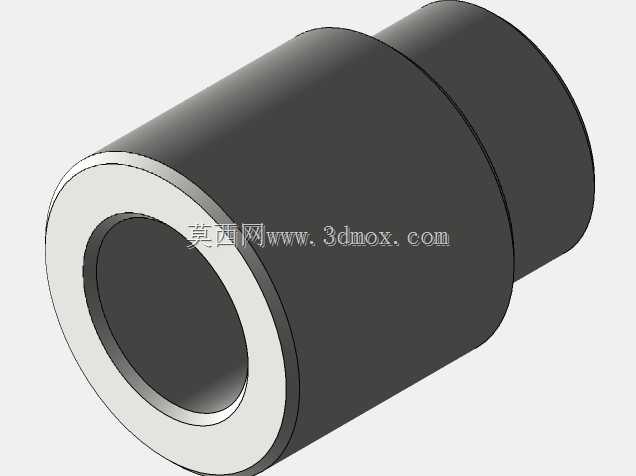

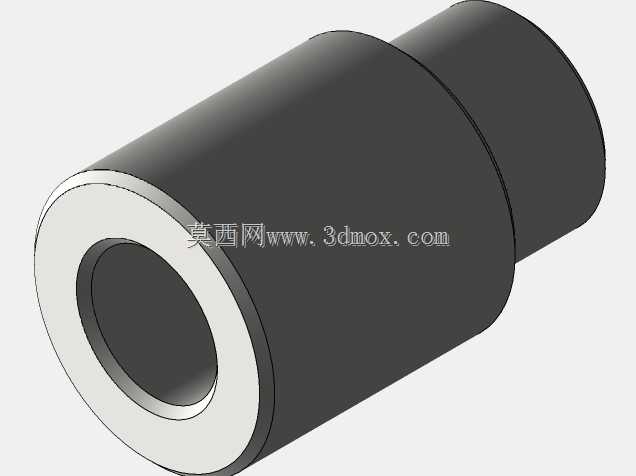

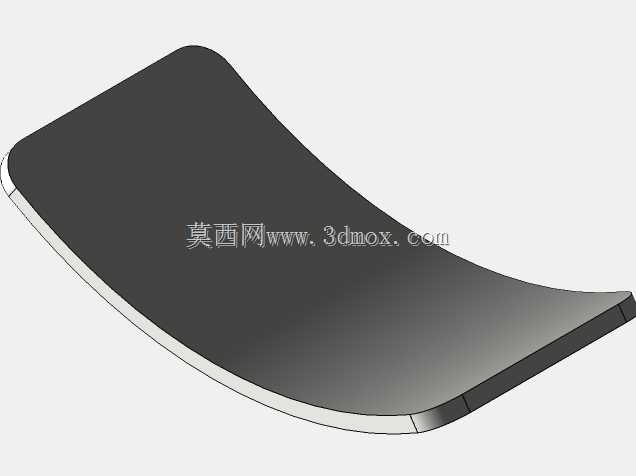

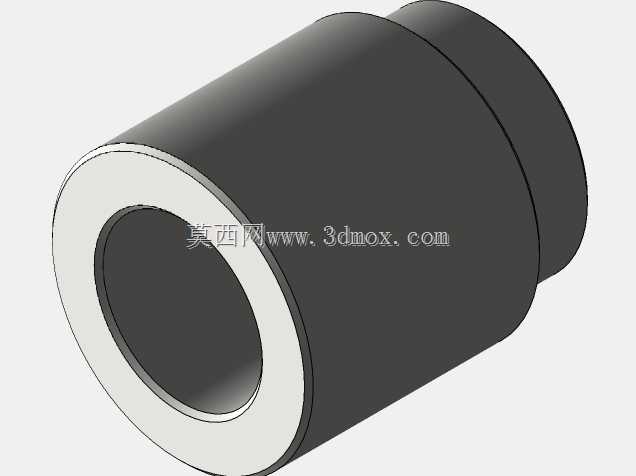

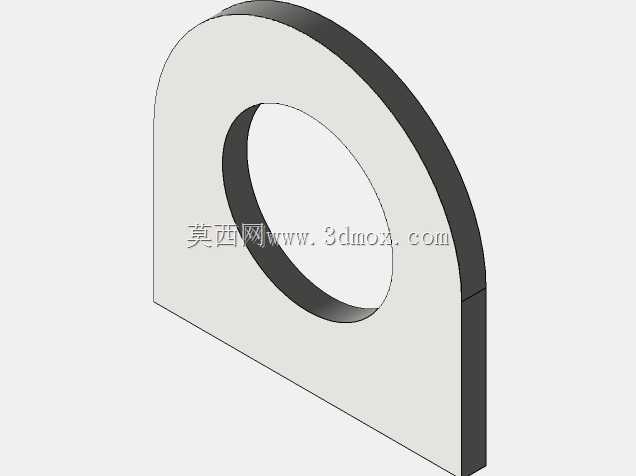

　　固定外接管路或者连接周边防护框架，侧向伸出的小型支耳则用于辅助定位，防止罐体运行过程中出现周向转动。设计阶段优先考虑承压腔体的受力合理性，筒壁与封头衔接处做圆滑过渡，所有外接管口均采用带凸台的短管结构，凸台与筒身焊接区域预留足够补强宽度，避免开孔位置削弱筒体整体强度；不同管口的口径、伸出高度根据接管功能区分，顶部管口适配排气、安全阀接入或者介质流入，侧向管口适配压力表、温度传感器安装或者介质流出，端部小口径接口可适配排污、泄放管路。建模过程中对支脚与筒身的贴合面做了随形处理，支脚折弯角度匹配罐体放置后的支撑受力方向，斜向筋板将罐体垂直载荷传导至底部安装面，支架平板的开孔位置避开筒身焊缝区域，同时预留装配工具的操作空间。

　　该结构在选型适配时，可根据配套机组的安装空间调整支脚间距与支架伸出长度，筒身外轮廓的最大宽度包含侧向支架尺寸，安装时需在罐体两端预留管口拆装、阀门操作的维护空间，底部支脚的固定孔位需与底座梁的承载位置对齐，保证满载工况下支撑结构无额外形变，腔体各接口的方位排布也兼顾了管路走向，减少外接管线的弯折冗余。
