车间多层带轮物料周转置物架

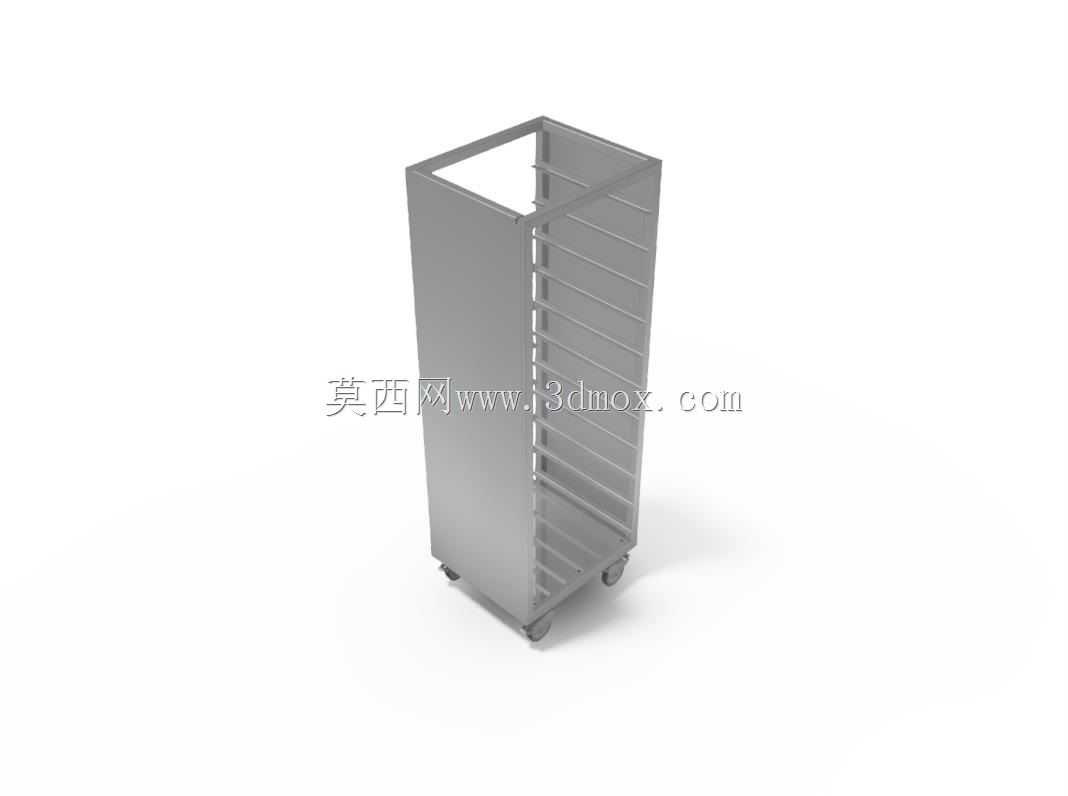

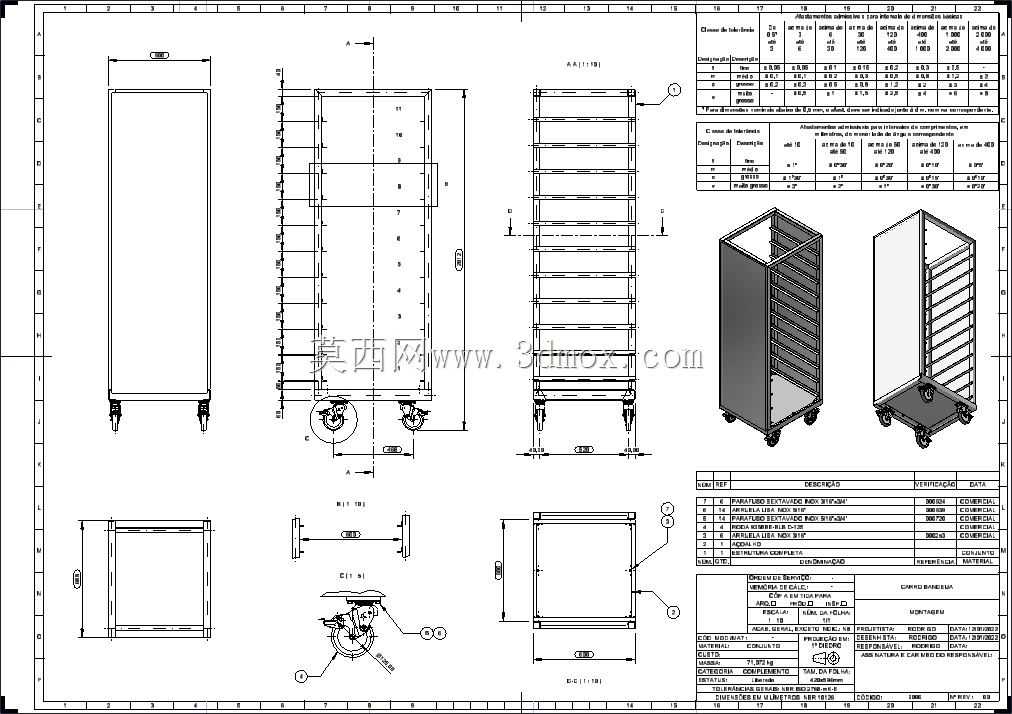

　　该结构面向车间内部工件转运、半成品暂存和工装辅料集中放置场景，整体采用立式窄体布局，在有限通道宽度内争取更多竖向存放空间。架体一侧为封闭侧板，另一侧保留开放取放面，操作人员可从单侧逐层放入托盘、料盒或片状工件，适合热处理前后件、喷涂挂具、板材半成品以及装配工位配套物料的短距离周转。

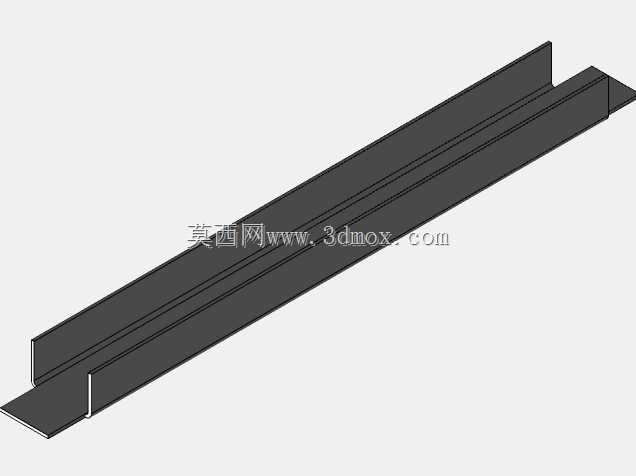

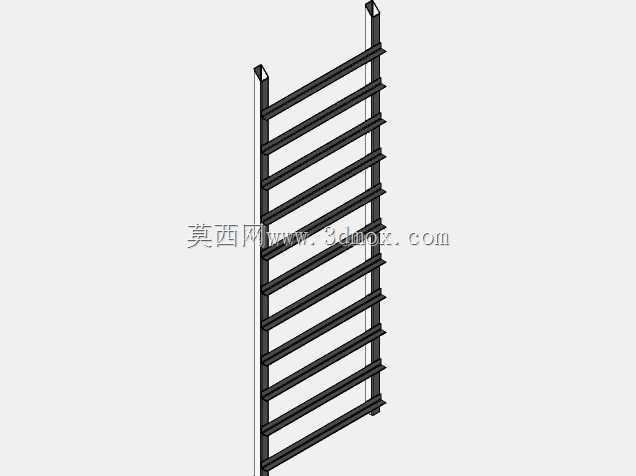

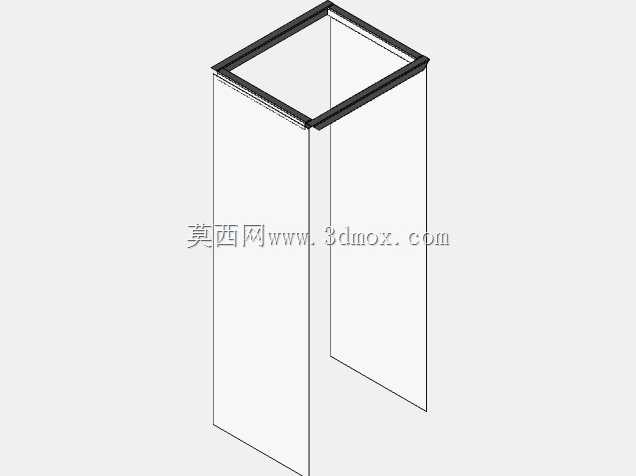

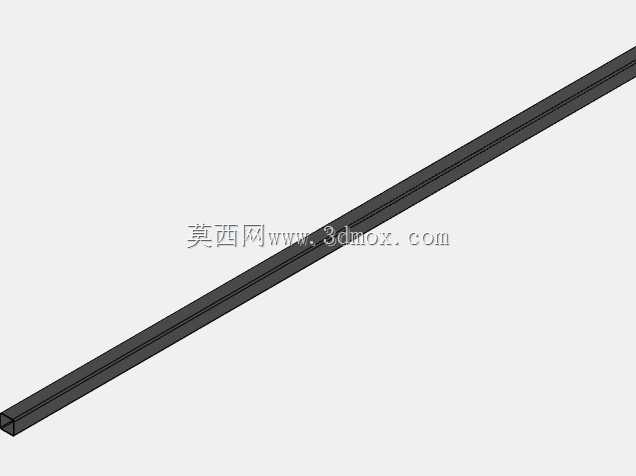

　　从使用逻辑看，设备并不承担高位仓储功能，而是围绕工位旁临时存放和工序间流转展开。多层平行承托条沿高度方向均匀布置，层间留出稳定取放间隙，料盘推入后由两侧条边支撑，底部不形成大面积封闭平面，既减少钣金用料，也便于观察每层物料状态，清理切屑、灰尘和积液时更方便。架体顶部保留矩形开口，整体框架向上延伸形成围挡，可避免较高料盘在推移过程中从上方脱出。

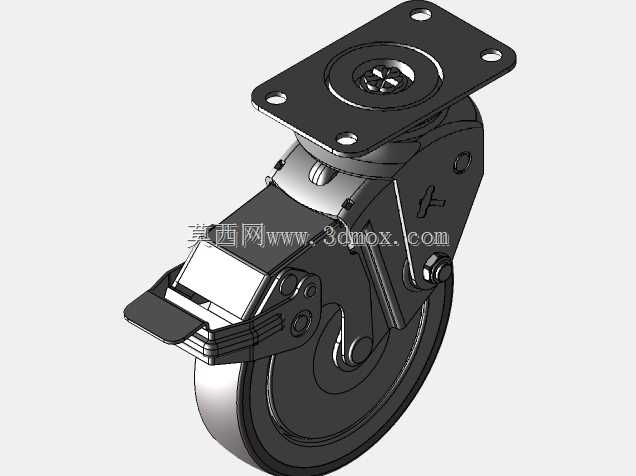

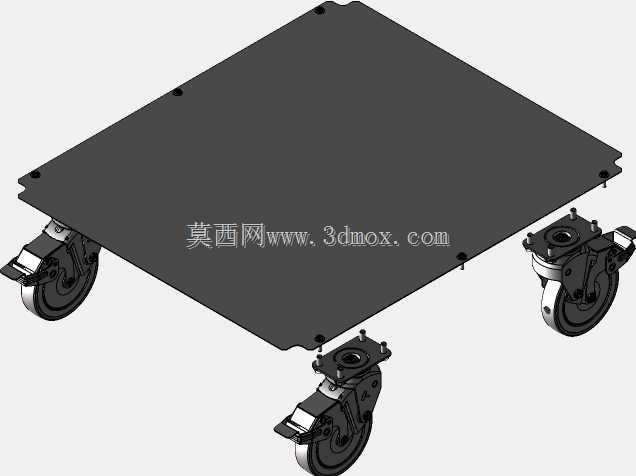

　　结构设计上，主体受力路径比较直接：侧板、后背框架和顶部围框组成箱形骨架，水平层条与侧框架连接后形成多个抗剪区间，推动时侧向晃动主要由封闭侧板和框架焊接边承担。底部承重点落在四角附近，脚轮安装位与立柱受力线对齐，避免轮支架悬伸过大造成底板疲劳。对于需要频繁转向的通道，脚轮布置应兼顾直行稳定性和转弯半径，通常定向轮与万向轮组合使用；若现场存在坡道或定点作业需求，可在万向轮侧增加制动结构，使取料时架体保持固定。

　　外形边界需要重点校核通道、电梯和工位间距。窄面宽度决定两车交汇能力，长度方向决定单次可容纳料盘数量，高度则受操作者取放舒适性和车间门洞限制。建模时应把脚轮最低轮廓、顶部围框最高边、侧板最外侧面以及开放侧层条端部作为安装边界，防止现场布置时与门体、输送带或设备操作台干涉。底部离地间隙不能只按轮径估算，还需考虑轮架回转范围、地面焊缝和坡道过渡。

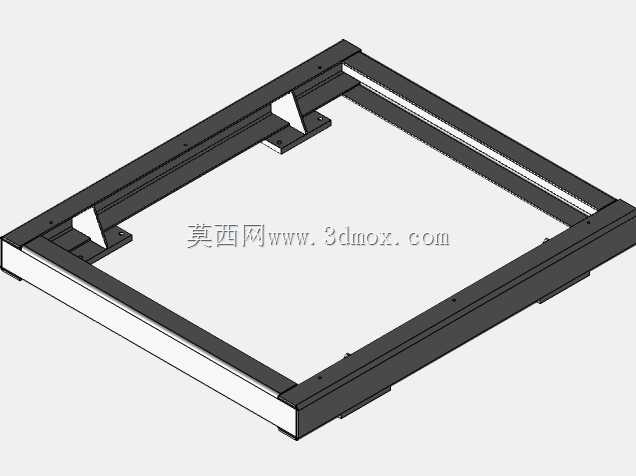

　　钣金件设计宜优先采用折弯成型，侧板通过折边提高平面刚度，层条与框架连接位置可采用焊接、螺栓或折边插接组合。载荷较大时，应在脚轮安装处增加补强板，并把底部框架横梁与立柱贯通连接；若存放轻质料盒，则可通过减小板厚、增加压筋和优化折边高度来控制重量。整体结构没有复杂传动部件，工程关注点集中在刚度、重心、轮系选型和取料人机距离上，目标是让物料在工序之间移动时取放顺畅、停放稳定、维护简单。
