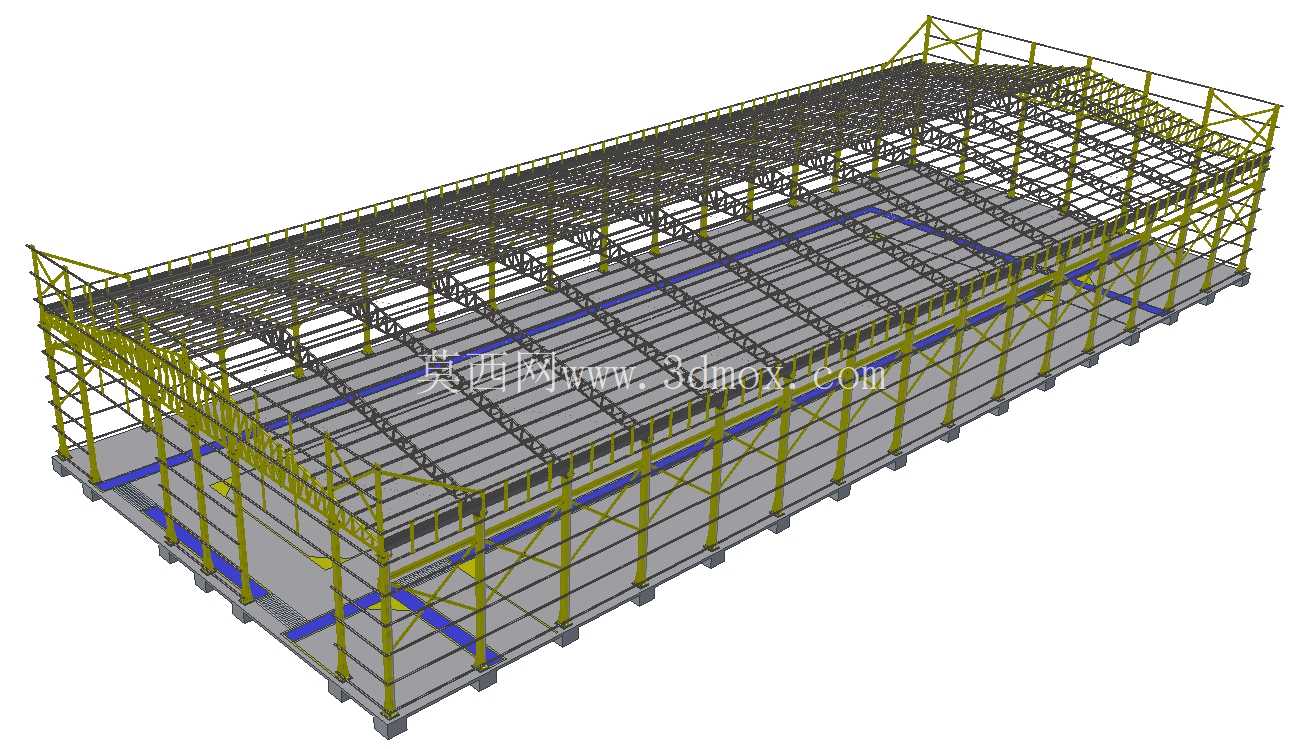

大跨度单层工业厂房钢结构整体框架

　　这套钢结构框架主要面向大跨度单层生产类厂房的建设场景，可适配机械加工、仓储中转、轻型装配等多种对室内净空有较高要求的生产作业需求，整体采用排架结构受力体系，能够在满足大跨度无柱空间需求的同时，兼顾结构整体的抗风、抗震与竖向承载能力。从实际使用角度出发，这类厂房框架的竖向承重构件采用等截面H型钢柱，柱脚通过预埋锚栓与钢筋混凝土独立基础刚性连接，能够可靠传递上部结构的竖向荷载与水平风荷载、地震作用，柱距沿厂房纵向按常规工业建筑模数排布，既匹配预制屋面板、外墙围护板的通用尺寸，也能为后续生产线布设、起重设备安装预留充足的调整空间。

　　屋盖部分采用梯形钢屋架搭配纵向檩条的组合形式，屋架与柱顶通过铰节点连接，可释放温度变形产生的附加应力，避免大跨度结构在温度变化时出现构件局部应力集中的问题，屋架上下弦之间设置交叉式垂直支撑，沿厂房纵向间隔布置通长的水平系杆，能够保证屋盖结构的整体空间刚度，避免单个屋架出现平面外失稳的情况。沿厂房纵向在柱列之间设置多层柱间支撑，下层采用十字交叉圆钢支撑承担纵向水平力，上层采用刚性系杆配合柔性支撑传递屋盖部位的纵向荷载，支撑布置位置避开厂房大门、物流通道的预留洞口，不会影响后续生产物料的进出运输。围护结构的连接点位在框架建模阶段就做了预留，钢柱外侧预设的檩托板可直接连接墙面檩条，用于安装彩钢夹芯板外墙，屋架上弦的檩条点位可适配屋面彩钢板或者采光带的安装需求，框架底部沿柱网周边预留了地坪与基础连接的施工缝位置，后续施工时可直接衔接混凝土地坪的浇筑作业。设计过程中充分考虑了后续加装起重设备的需求，在钢柱对应牛腿标高位置预留了连接螺栓孔位，可直接安装单梁桥式起重机的运行轨道，不需要额外对柱身做焊接加固，避免现场焊接对构件防腐层造成破坏。

　　整体框架的构件拆分完全适配工厂预制、现场螺栓装配的施工流程，所有钢构件均采用热轧型钢或者焊接H型钢，节点连接以高强度螺栓摩擦型连接为主，少量现场拼接节点采用等强焊接，能够大幅缩短现场施工周期，减少现场高空作业的工作量。框架的外形尺寸严格匹配工业建筑的常用模数，跨度方向可根据实际生产需求调整屋架的节间尺寸，纵向长度可通过增减柱距单元灵活扩展，安装边界方面，基础顶面的标高统一预设为室外地坪以下固定值，柱脚锚栓的预埋位置精度可通过配套的定位模板保证，避免安装时出现柱位偏差导致的框架拼装错孔问题。

　　在结构受力验算层面，这套框架的杆件截面选型经过多轮迭代优化，在保证结构冗余度满足规范要求的前提下，尽可能控制构件的自重，降低基础的荷载负担，同时所有钢构件的表面防腐处理要求在建模阶段就做了明确标注，不同腐蚀环境下可对应调整防腐涂层的厚度与材质，适配不同地区的使用需求。对于从事厂房结构设计、钢结构深化建模的从业者来说，这套框架的节点构造、构件排布逻辑具备很高的参考价值，可直接作为同类项目的建模基础模板，根据具体项目的荷载条件、场地边界做参数调整即可快速完成方案设计，大幅减少重复建模的工作量。
