钢结构工业厂房整体布局三维设计

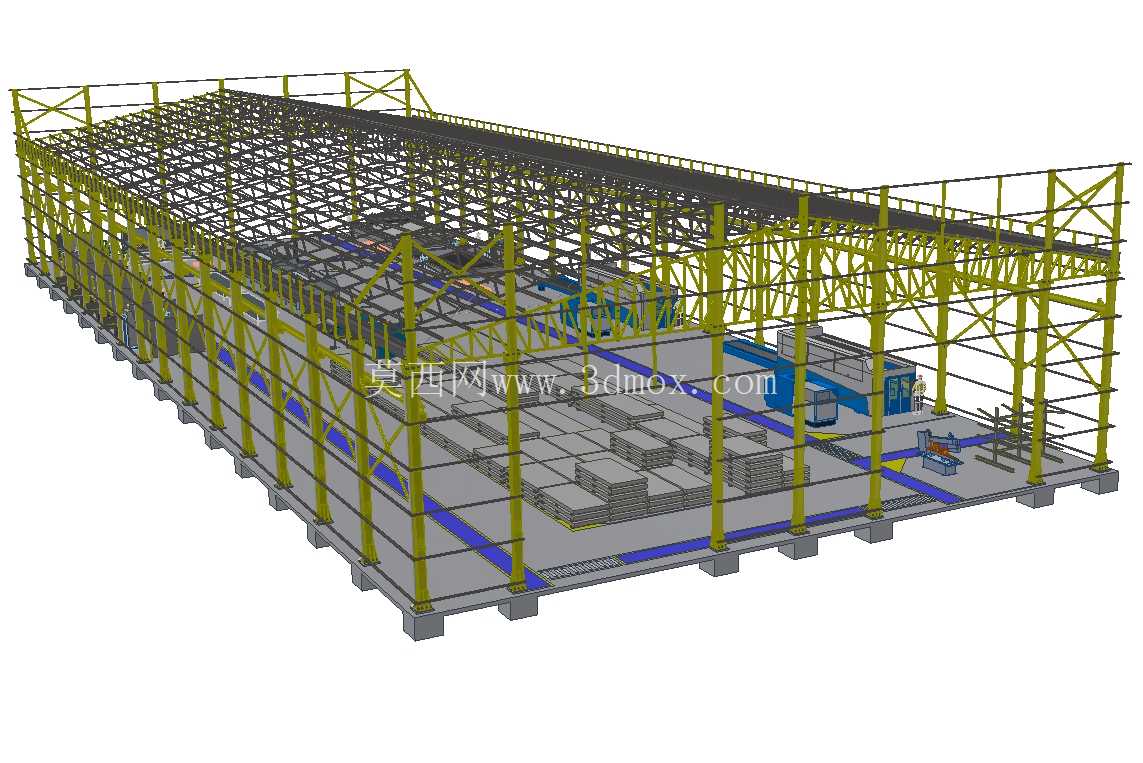

　　这套三维设计完整还原了大跨度钢结构生产厂房的全场景布局，从主体承重体系到内部功能分区均做了精细化建模，可直接用于厂区规划方案论证、结构荷载验算参考、生产动线优化模拟等实际工程场景。主体承重结构采用变截面H型钢柱配合梯形钢屋架的组合形式，钢柱底部通过预埋锚栓与独立混凝土承台连接，柱脚设置加劲肋强化抗剪性能，柱距按照常规工业厂房的通行与设备摆放需求做了等距排布，纵向设置通长系杆与柱间支撑抵消纵向水平荷载，屋架上下弦分别布置水平支撑，保证屋面体系在风载、积灰荷载作用下的整体稳定性，屋面檩条采用冷弯薄壁C型钢，预留了屋面板安装的搭接余量与采光带的安装空位。

　　厂房内部的功能分区完全贴合离散型制造车间的实际生产逻辑，沿厂房纵向预留了宽度满足叉车双向通行的主物流通道，通道两侧划分出原材料暂存区、加工工位区、成品堆垛区、辅助设备区，各区域的边界通过地面色带做了明确区分，原材料暂存区设置了垫高的堆放台，避免物料直接接触地面产生受潮锈蚀，加工工位区预留了设备安装的地脚螺栓空位与管线排布的地下沟槽，成品堆垛区按照标准托盘的尺寸规划了堆垛位间距，保证物料周转时的作业空间，辅助设备区集中布置了空压站、电控柜组等公用配套设备，缩短了管线输送距离，降低能耗损失。

　　厂房侧墙预留了大面积的推拉式厂房门，满足大型生产设备进场、成品整车外运的通行需求，门侧设置了人员通行的安全小门，实现人车分流，沿墙柱布置了检修爬梯与屋面检修通道，方便后期对屋面通风器、照明线路的日常维护。在建模过程中，所有钢构件的连接节点均按照钢结构设计规范做了细节还原，包括梁柱连接的高强螺栓群定位、屋架节点板的尺寸匹配、支撑构件的铰接节点处理，没有出现构件干涉、连接错位的问题，内部摆放的生产辅助设施、物料堆垛的尺寸均按照实际工业场景的常用规格做了等比例缩放，不存在比例失真的问题。

　　从安装边界来看，厂房整体的跨度、长度、檐口高度均符合常规重型加工厂房的尺寸区间，柱基的布置避开了地下管线的常用排布深度，屋面的荷载取值考虑了当地常年积雪厚度与屋面自重的组合工况，内部通道的转弯半径满足3吨内燃叉车的转弯需求，各功能区的面积配比按照生产流程的物料流向做了优化，减少生产过程中的无效搬运距离。这套模型可帮助结构设计人员快速校核钢结构体系的布置合理性，也可供厂区规划人员模拟不同生产设备摆放后的动线流畅度，还能作为施工单位进行钢结构安装交底的可视化参考，避免现场安装时出现构件碰撞、预留空位不足的问题，在建模时特意保留了各构件的独立建模特征，方便设计人员根据实际项目的场地条件、生产需求调整柱距、跨度、内部分区布局，无需从零开始搭建主体框架，大幅缩短方案设计阶段的建模周期。
