便携式增强型TTL串口监视装置结构设计

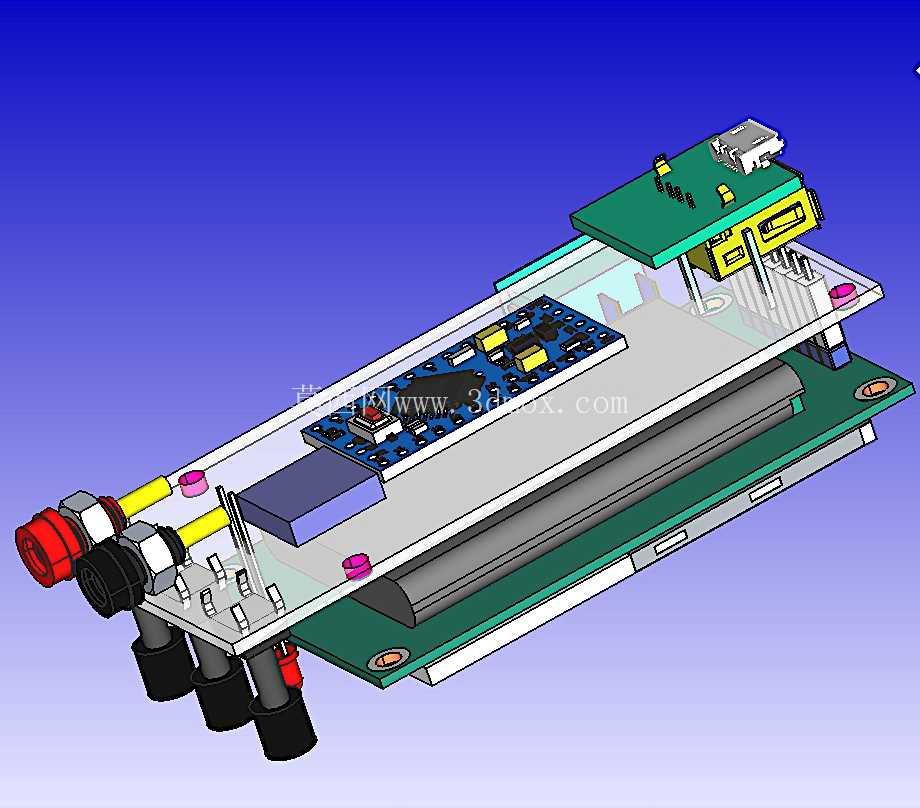

　　从结构布局来看，显示屏模块倾斜架设在PCB板上方的支撑位上，这个倾斜角度是按照手持操作时的视线夹角做的优化，不需要额外调整设备角度就能清晰读取屏幕显示的串口数据，屏幕周边的压边结构做了0.3mm的凸台限位，组装时屏幕不会发生横向滑移，屏幕FPC排线的走线路径在壳体内部预留了2mm的走线间隙，避免排线被上下壳扣合时压损。设备前端的接口区域，分别预留了TTL通讯接口、电源输入接口的开孔，接口开孔的公差按照常用航空插头、杜邦线接头的外形尺寸做了适配，接口周边做了加厚的凸台结构，频繁插拔接头时不会因为应力集中导致壳体开裂。在嵌入式开发、硬件调试的现场作业场景中，固定式串口调试设备往往受限于供电、接线长度、摆放空间的约束，无法适配外场测试、移动工位的调试需求，这款分体式外壳承载的TTL串口监视装置，正是针对这类零散调试场景做的结构适配。整套装置的核心承载结构分为上下扣合的两部分壳体，内部预留了Arduino MiniPro 3.3V增强型放大模块的安装位，同时匹配TFT显示屏的固定孔位，所有板载元件的安装边界都在壳体内部做了避让槽设计，避免组装时元件与壳壁发生干涉。

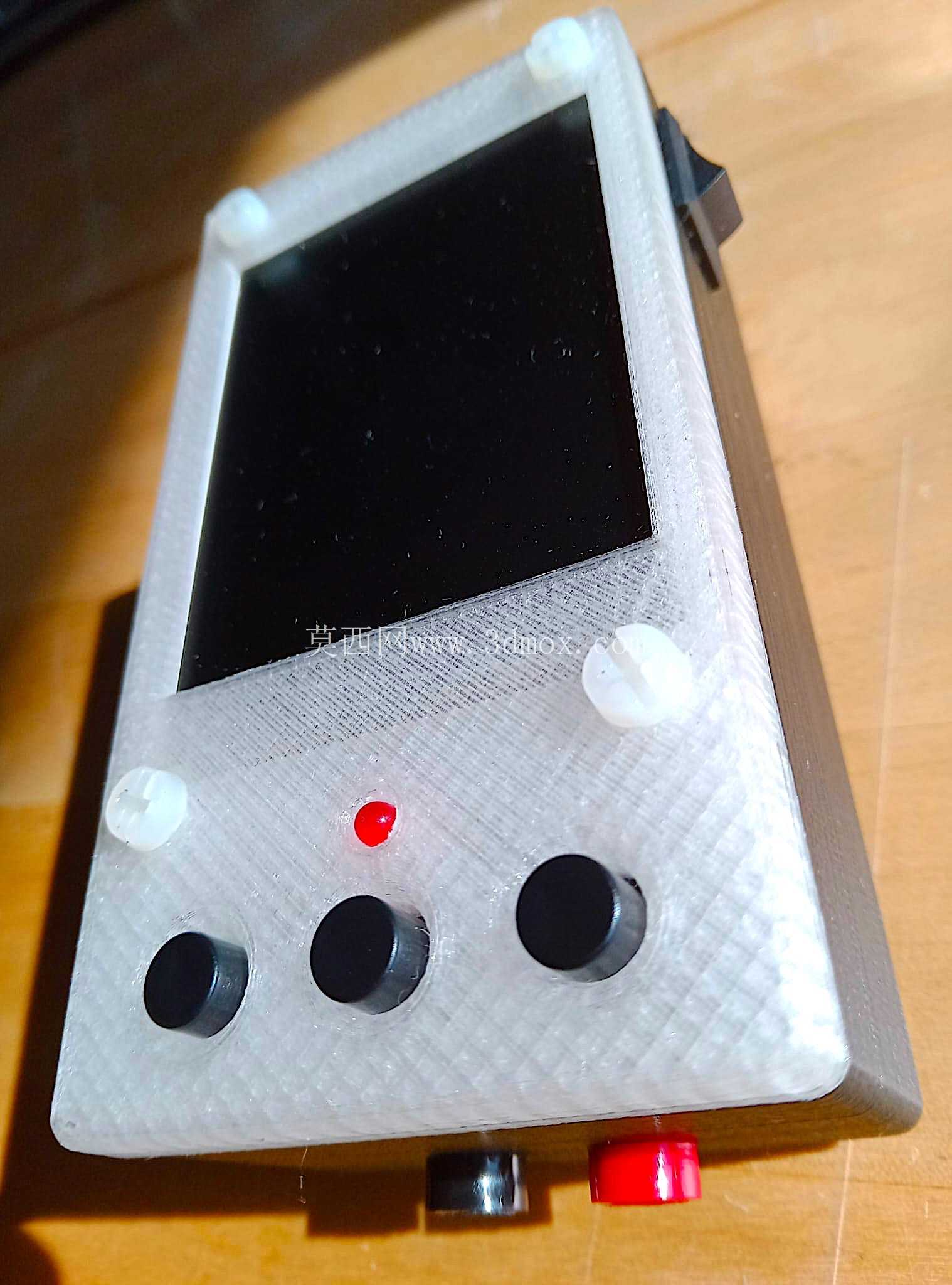

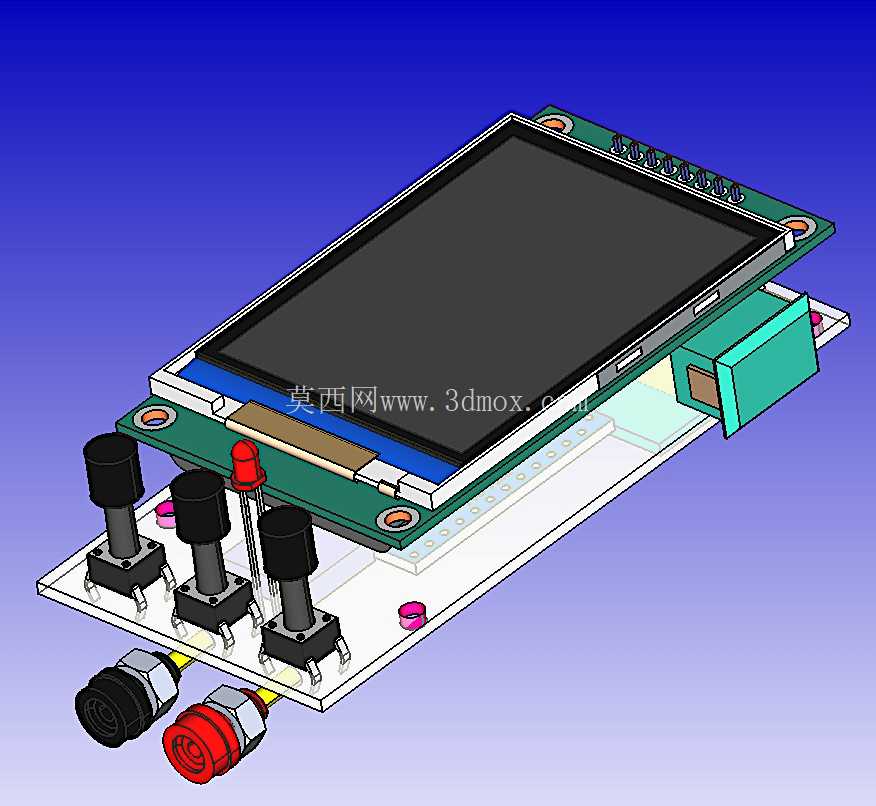

　　板载的三个操作按键、状态指示灯的位置，对应壳体上的按键帽开孔与指示灯透光孔，按键的按压行程预留了1.2mm的活动空间，不会出现按键卡滞、按触不到位的问题，指示灯透光孔做了沉台设计，既能让光线均匀透出，又能避免外部磕碰直接损伤LED灯珠。壳体的分体式设计采用卡扣加螺丝孔的组合固定方式，四个角的安装柱对应PCB板的固定孔位，组装时先将PCB板固定在下壳的支撑柱上，依次接好屏幕排线、接口引线，再扣合上壳锁紧螺丝，整个组装流程不需要额外的结构胶固定，后期维护拆解时只需要拧下固定螺丝就能拆开壳体，更换内部模块或者检修电路都十分方便。

　　从实际使用的场景来看，这款设备可以直接随身携带，在工业现场做传感器通讯调试、嵌入式模块串口数据抓取、小型智能设备的固件烧录监控时，不需要额外携带笨重的台式调试设备，设备本身的结构尺寸控制在单手握持的范围内，外壳边缘做了圆角过渡处理，长时间手持操作不会有硌手的问题。内部的放大模块安装位做了绝缘隔离设计，避免模块引脚与壳体接触发生短路，壳体内部的筋条结构除了支撑PCB板之外，还能在设备受到磕碰时分散冲击力，保护板上的精密元件不受损坏。针对TTL串口通讯的信号稳定性需求，结构设计时特意将信号放大模块的安装位置远离电源输入接口，减少电源纹波对通讯信号的干扰，屏幕的金属背光层也做了接地避让，避免屏幕工作时的电磁干扰影响串口数据的传输准确性。

　　设备底部预留了可选的固定孔位，既可以手持移动使用，也可以通过螺丝固定在小型测试工装上，作为固定式的串口监控节点使用，两种使用场景的切换不需要额外改动结构，只需要选择对应的安装方式即可。壳体的壁厚按照常用工程塑料注塑的工艺要求做了均匀化处理，壁厚差控制在0.2mm以内，避免注塑生产时出现缩痕、翘曲的问题，所有的棱角位置都做了R0.5的圆角过渡，既提升了手持的触感，也能减少注塑时的应力集中问题。在接口的防护设计上，开孔边缘做了略高于接口端面的挡边，日常放置时接口端面不会直接接触桌面，减少接口被灰尘、杂物污染的概率，按键周边的间隙控制在0.15mm，既保证按键活动顺畅，又能阻挡日常使用时的细小灰尘进入壳体内部。
