通用研磨机配套电源安装固定支架

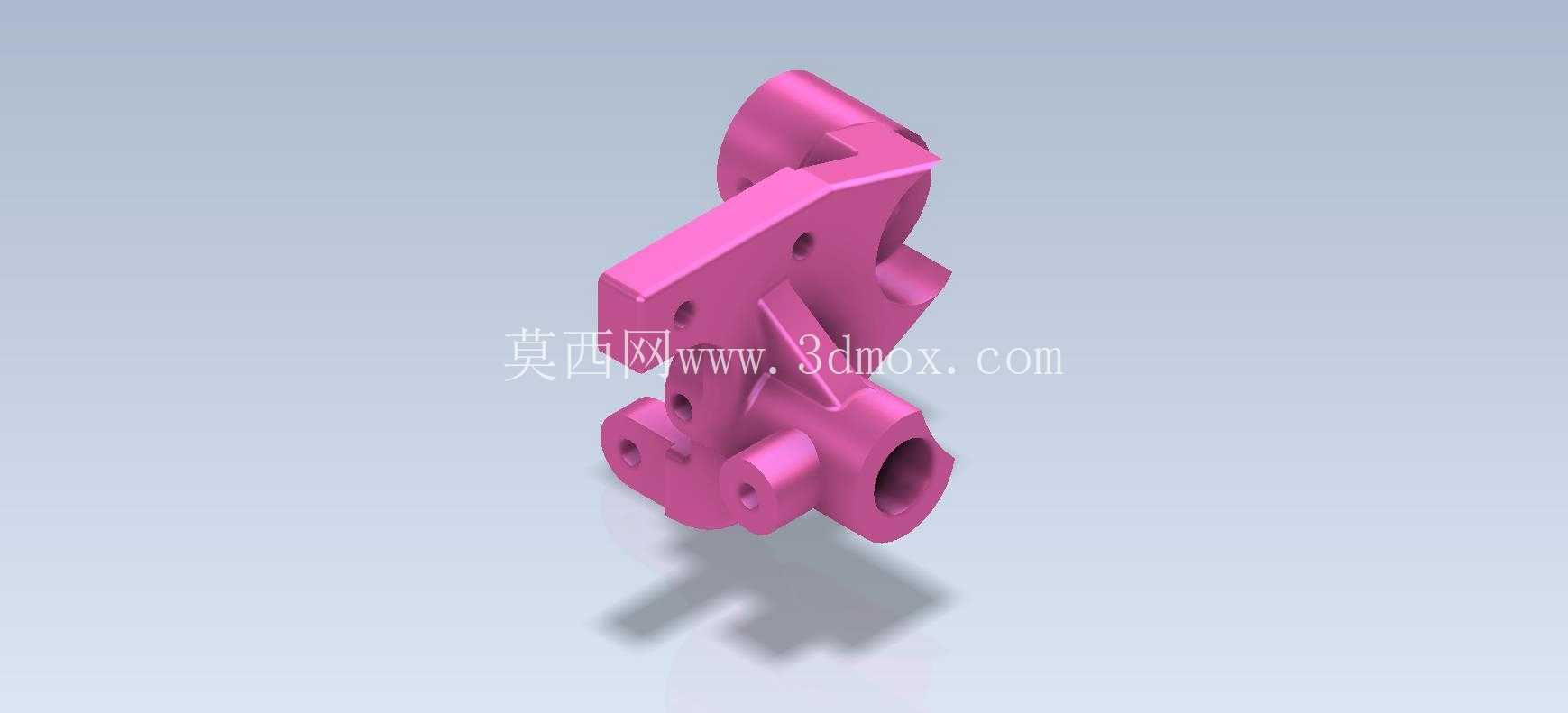

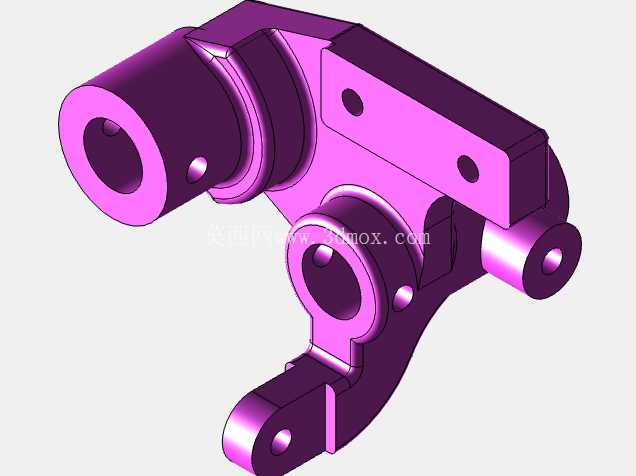

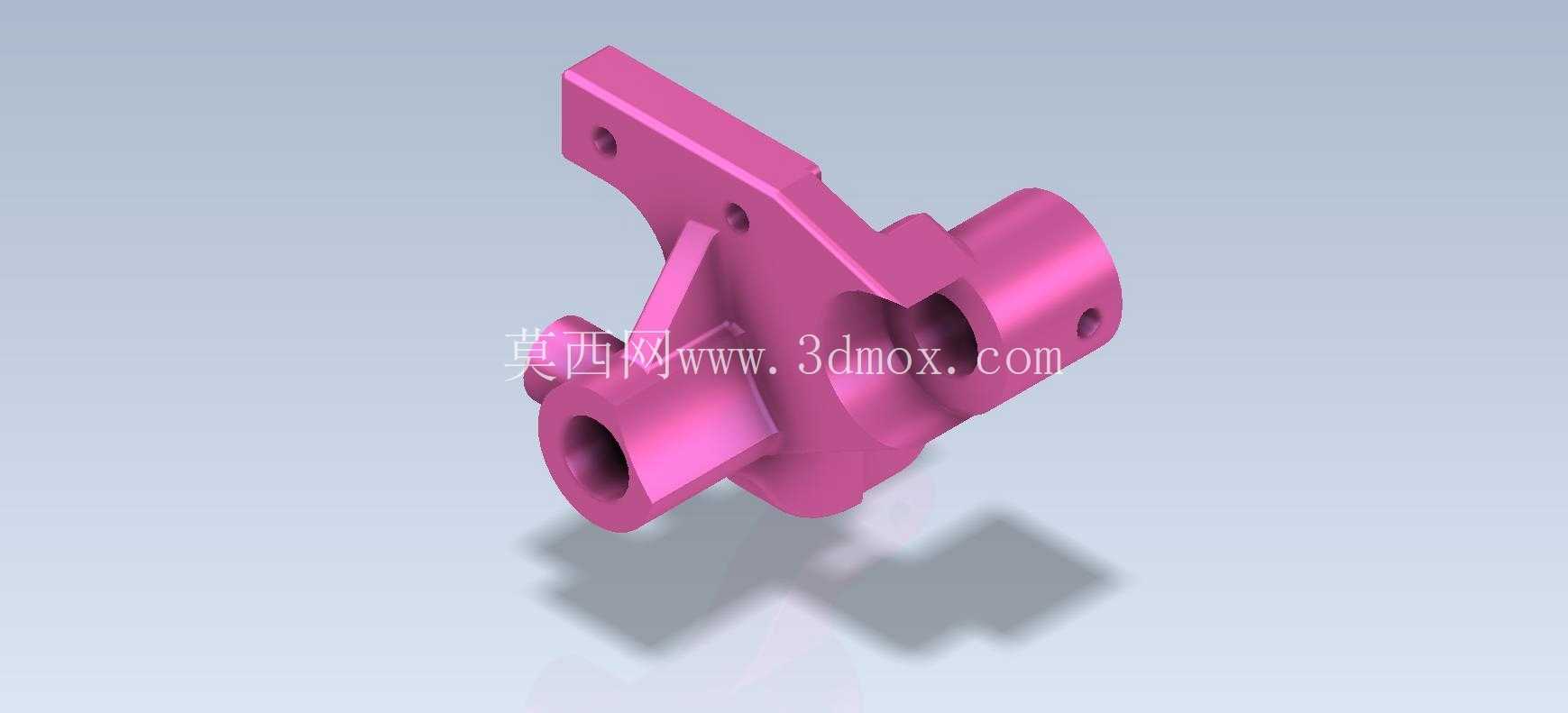

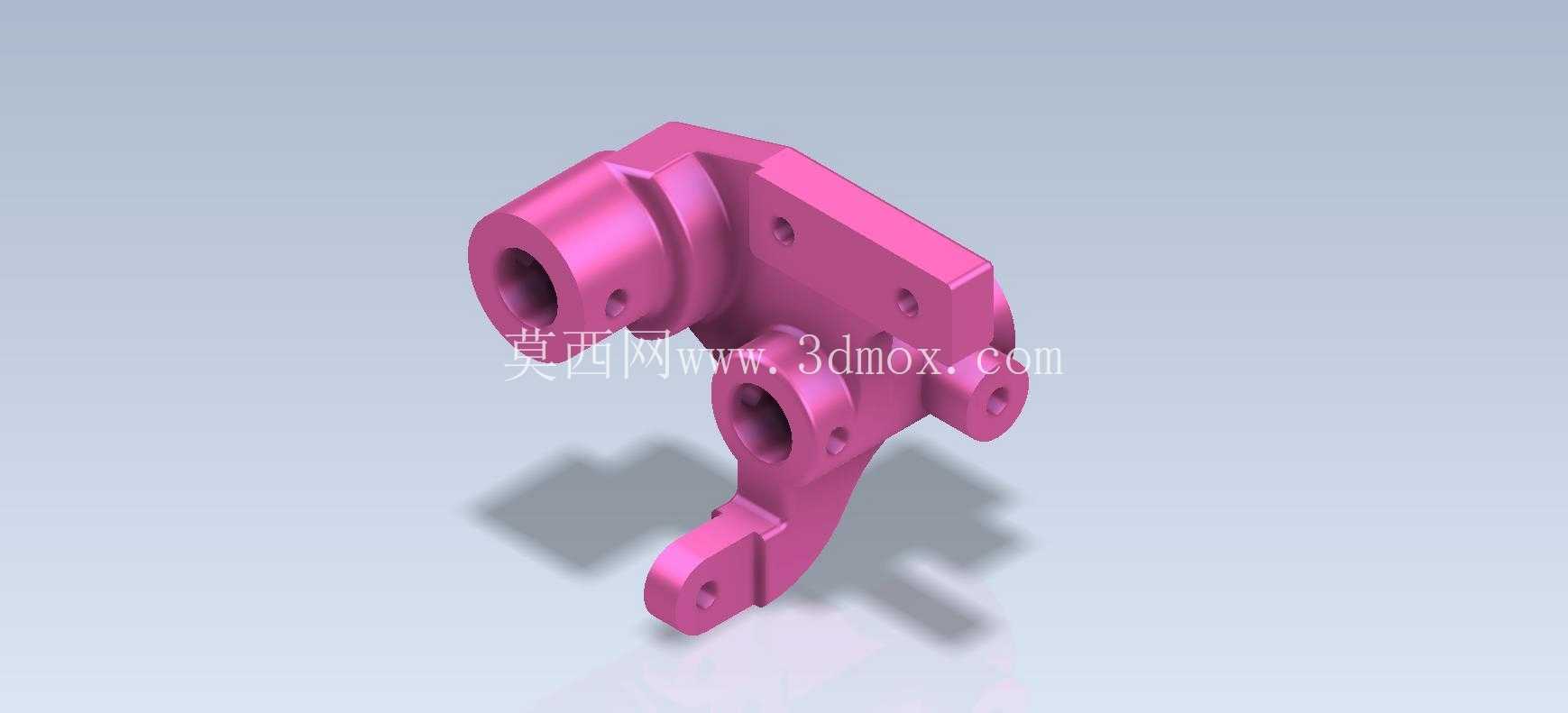

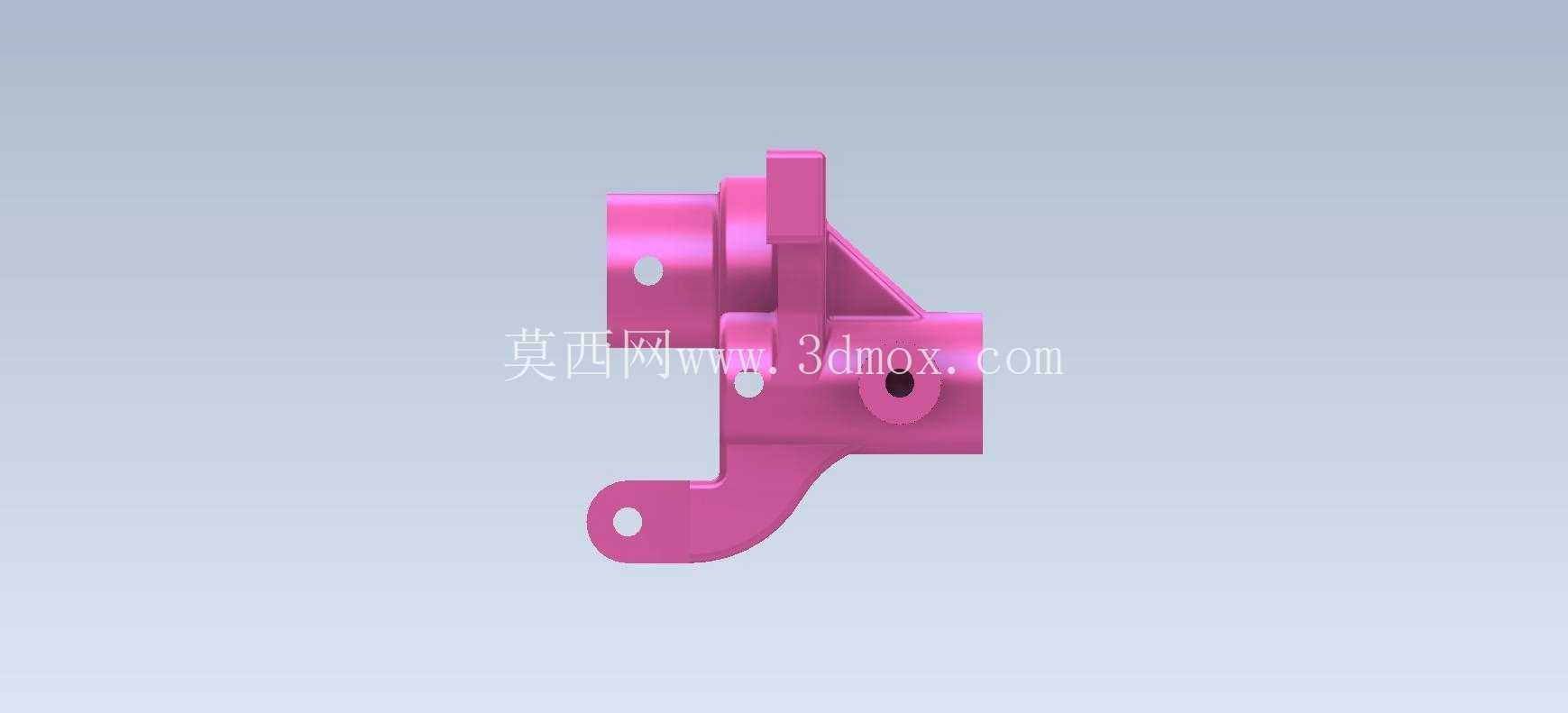

　　在手持与台式通用研磨机的整机结构布局中，电源接入端的固定可靠性直接影响设备长期作业的稳定性，尤其是在车间打磨、金属坡口加工、石材修边这类存在持续振动的作业场景下，电源走线如果缺乏专用支架约束，很容易出现线缆拉扯、接线端子松脱、绝缘层磨损碰壳的问题，严重时甚至会引发设备断电、漏电等安全隐患。这款电源支架正是针对这类实际工况痛点设计的结构件，承担着电源模块定位、线缆走向约束、与研磨机主机壳体刚性连接的多重作用。从结构设计逻辑来看，支架采用一体化铸造成型后机加工的工艺路线，整体没有多余的拼接焊缝，避免了振动工况下焊缝疲劳开裂的风险。

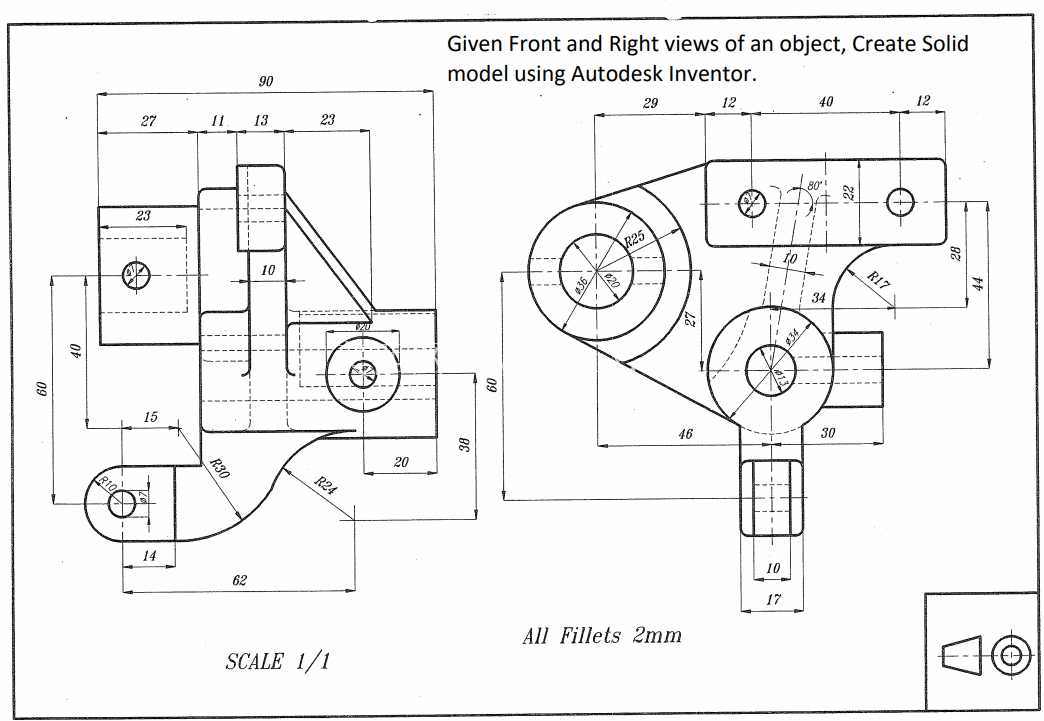

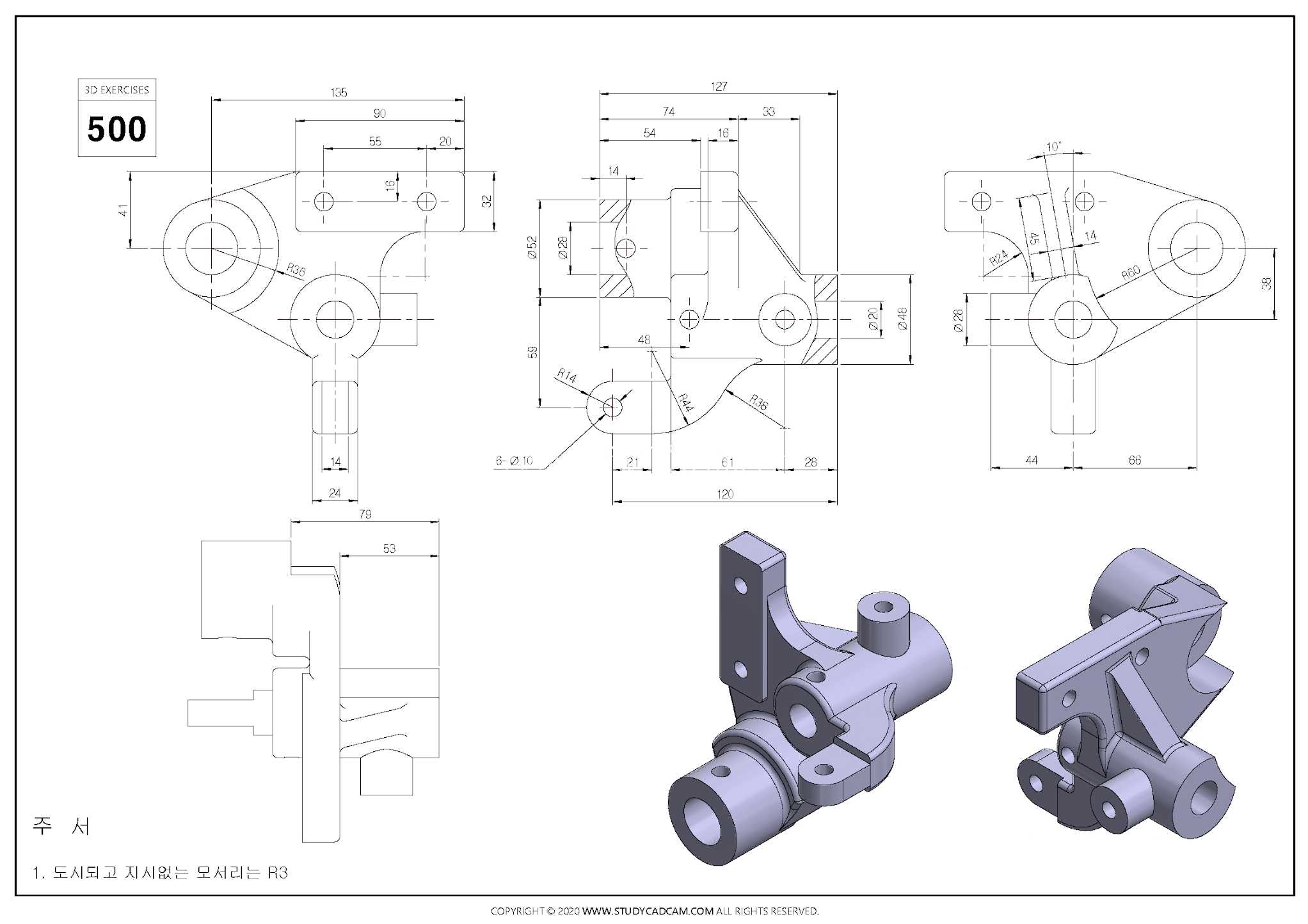

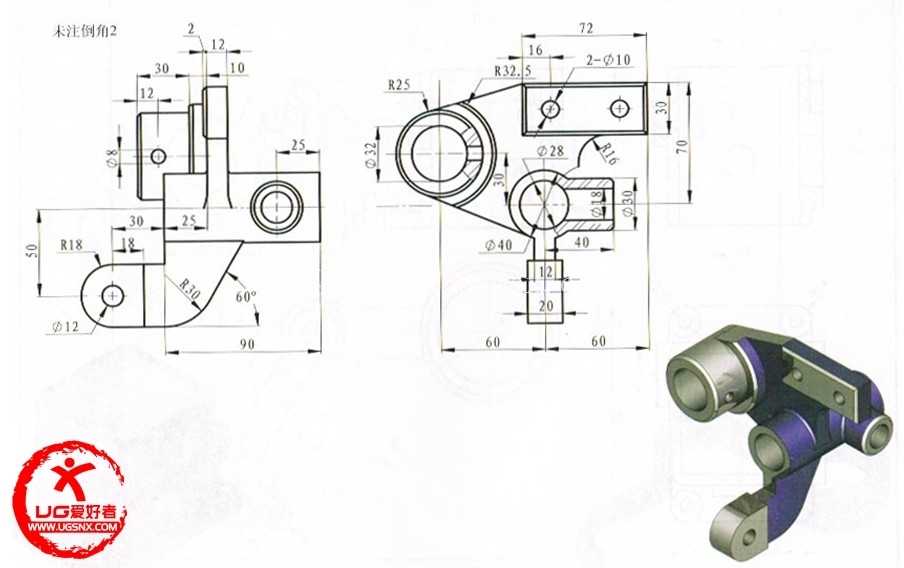

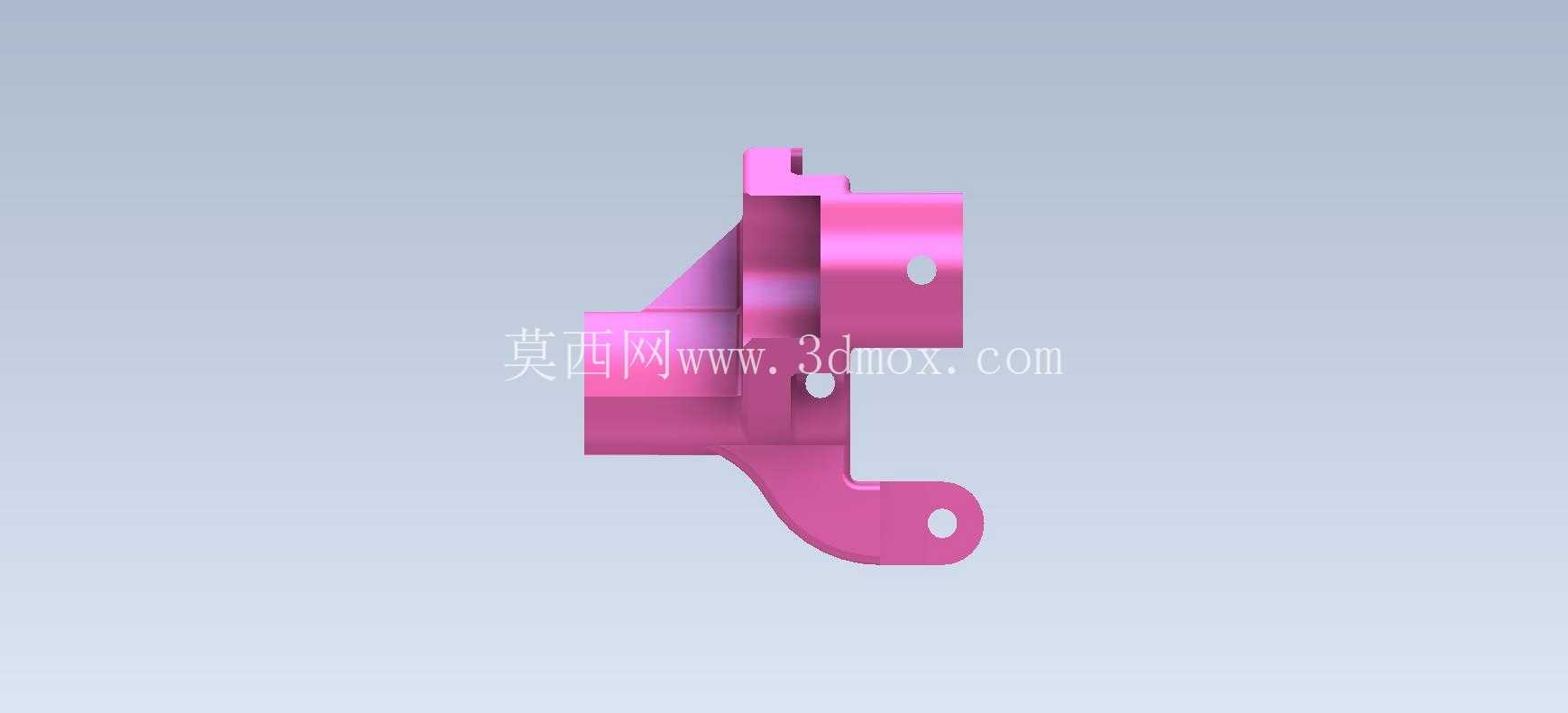

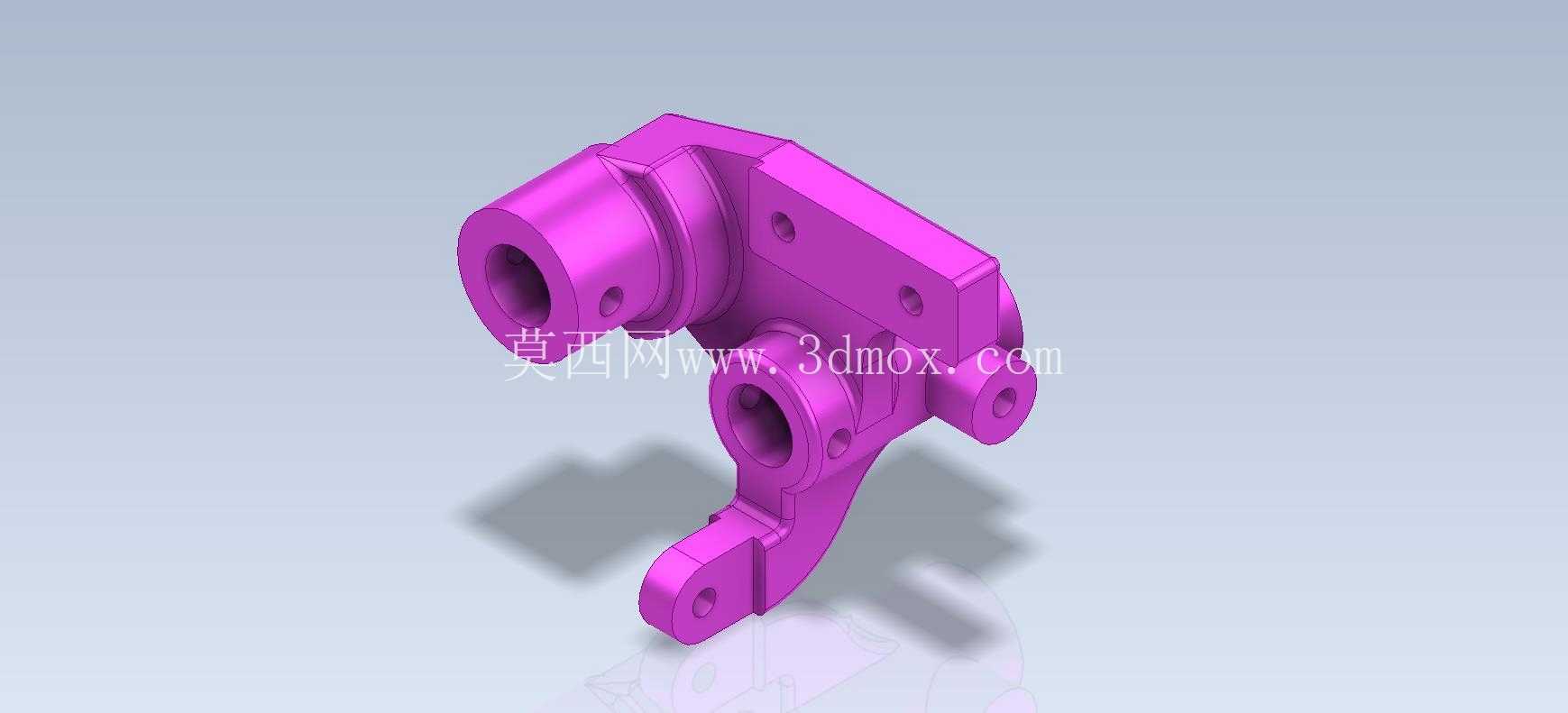

　　上部的两个同轴筒状结构是核心的安装定位基准，内孔精度按照H7公差带设计，能够与研磨机主机上的定位销轴实现间隙配合，装配时不需要额外修配就能保证定位精度，筒壁上预留的径向小孔是紧定螺钉的安装位，装配完成后拧入紧定螺钉即可锁定支架与主机的相对位置，防止设备运行过程中支架出现轴向窜动。支架中部的平板区域是电源模块的安装面，平面度控制在0.1mm以内，保证电源模块安装后能够与支架面完全贴合，不会出现局部悬空导致的受力不均，平板上分布的多个沉头孔对应电源模块的固定孔位，沉头深度经过精确计算，螺丝锁紧后螺丝头部不会突出安装面，避免与周边其他零部件产生运动干涉。

　　下部延伸出的叉形挂耳结构是线缆的约束导向位，挂耳上的通孔用于穿设扎带，将电源引出的线缆牢牢固定在挂耳位置，给接线端预留足够的弯折余量，即使作业过程中线缆被意外拉扯，受力点也会集中在扎带固定位置，不会直接传导到电源内部的接线端子上。从安装边界尺寸来看，支架整体的最大外轮廓长度控制在85mm以内，最大宽度42mm，最大高度68mm，不会占用研磨机手柄周边过多的操作空间，操作人员握持设备时不会被支架硌手，各个安装孔的位置度公差控制在0.05mm，能够适配市面上多数通用型手持研磨机的主机安装点位，不需要对原有设备的壳体进行二次打孔改造。

　　在实际选型匹配时，需要注意核对主机定位销轴的直径与支架上部筒状内孔的尺寸一致性，同时确认电源模块的安装孔距与支架平板上的孔位匹配，装配时要在支架与主机壳体的贴合面之间加装0.5mm厚的橡胶减震垫，进一步吸收打磨作业产生的高频振动，降低振动传导到电源模块内部的电子元器件上的幅度，延长电源模块的使用寿命。支架的转角位置全部采用R2-R3的圆角过渡，没有尖锐的棱角，一方面是避免装配过程中划伤操作人员的手部，另一方面也能减少应力集中，提升支架整体的结构强度，在持续振动的工况下不会出现转角位置开裂的问题。这类支架虽然属于研磨机的小型附属结构件，但设计过程中需要充分考虑整机的装配空间、振动工况、安装便捷性等多重因素，任何一个尺寸的偏差都可能导致装配干涉或者固定可靠性不足，建模过程中需要先完成主机周边结构的装配约束，再反向推导支架的各个结构尺寸，保证各个配合面的公差匹配，同时要预留足够的操作空间，方便后期的装配与维护拆卸。
