CATICS竞赛级机械连接基座三维练习构件

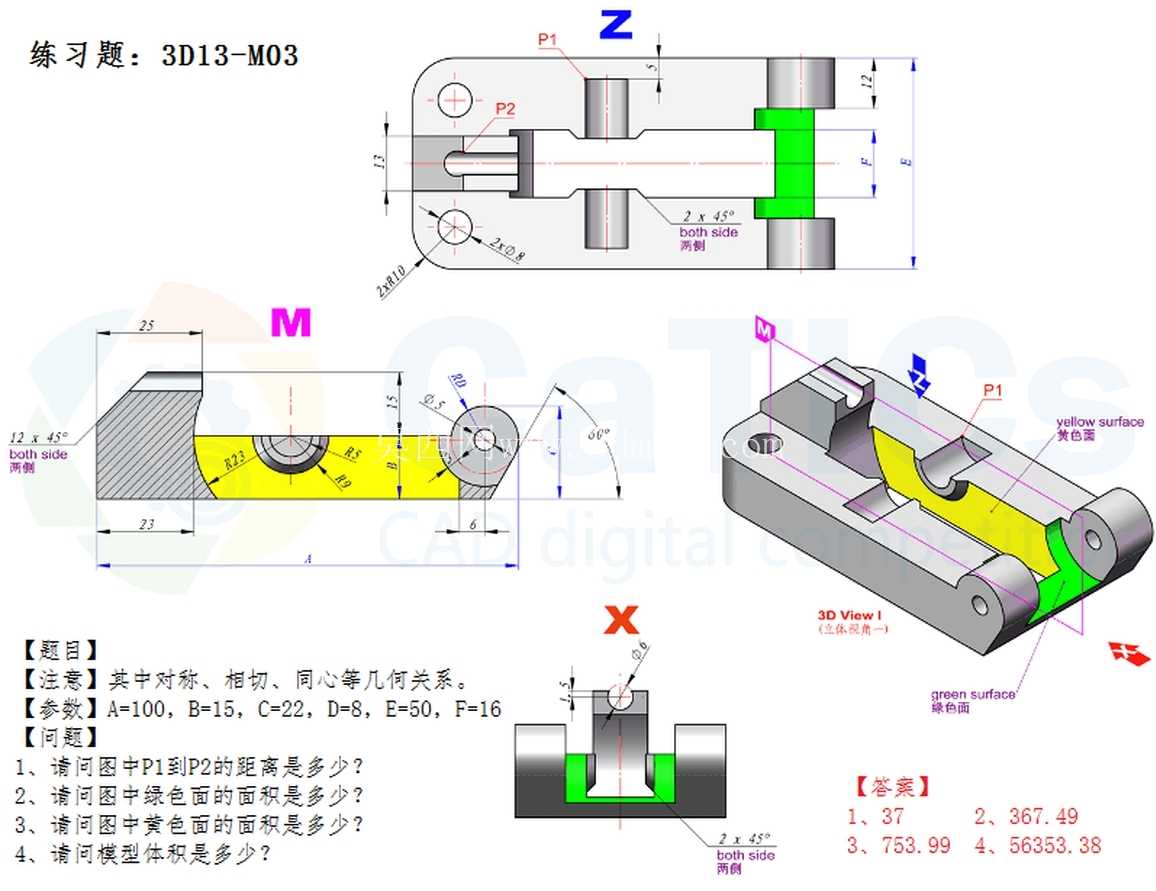

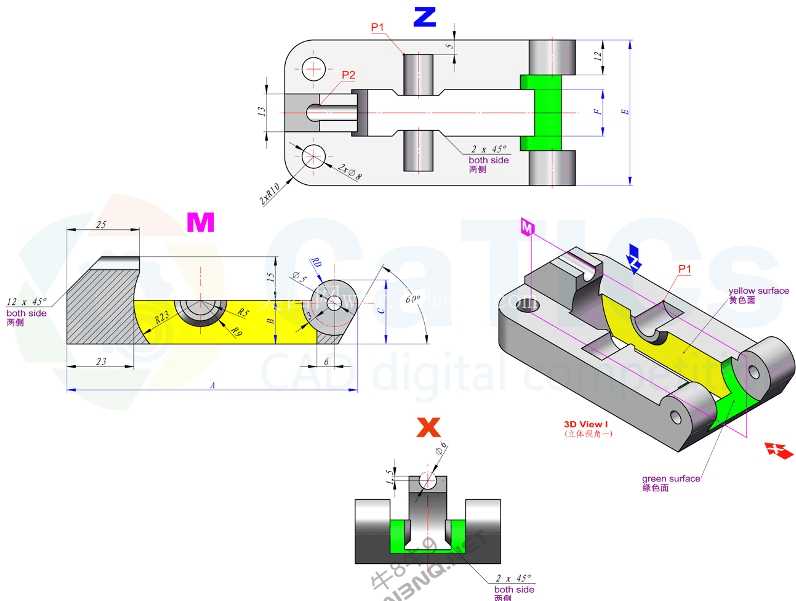

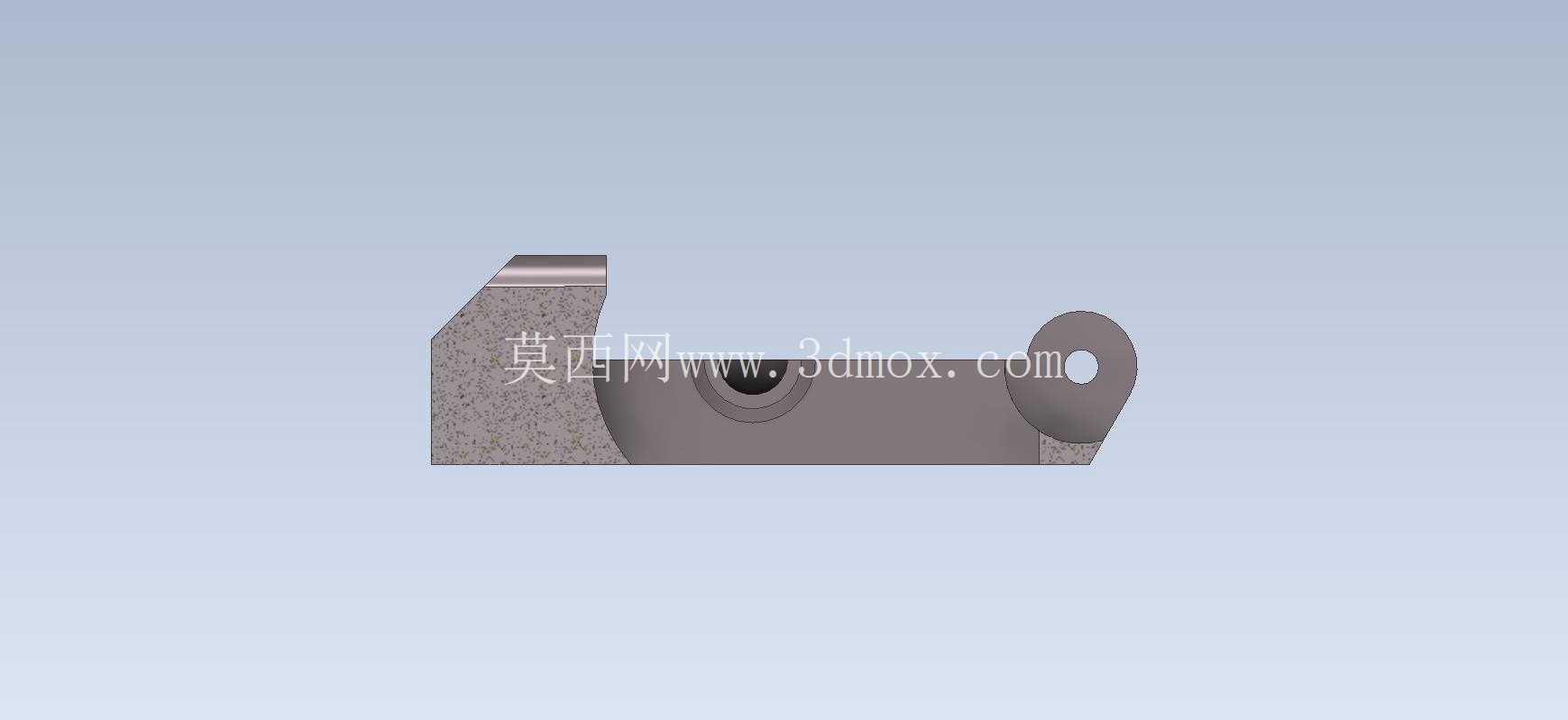

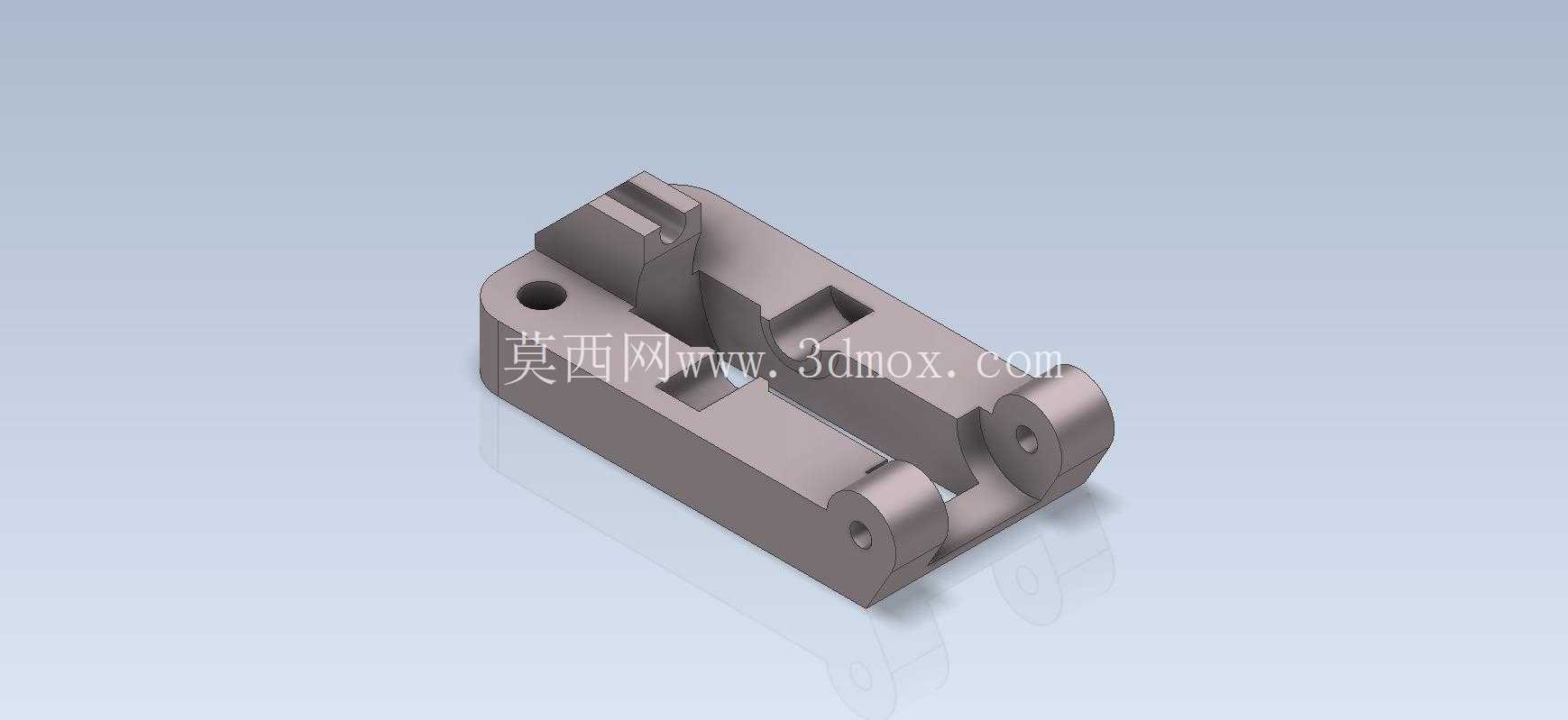

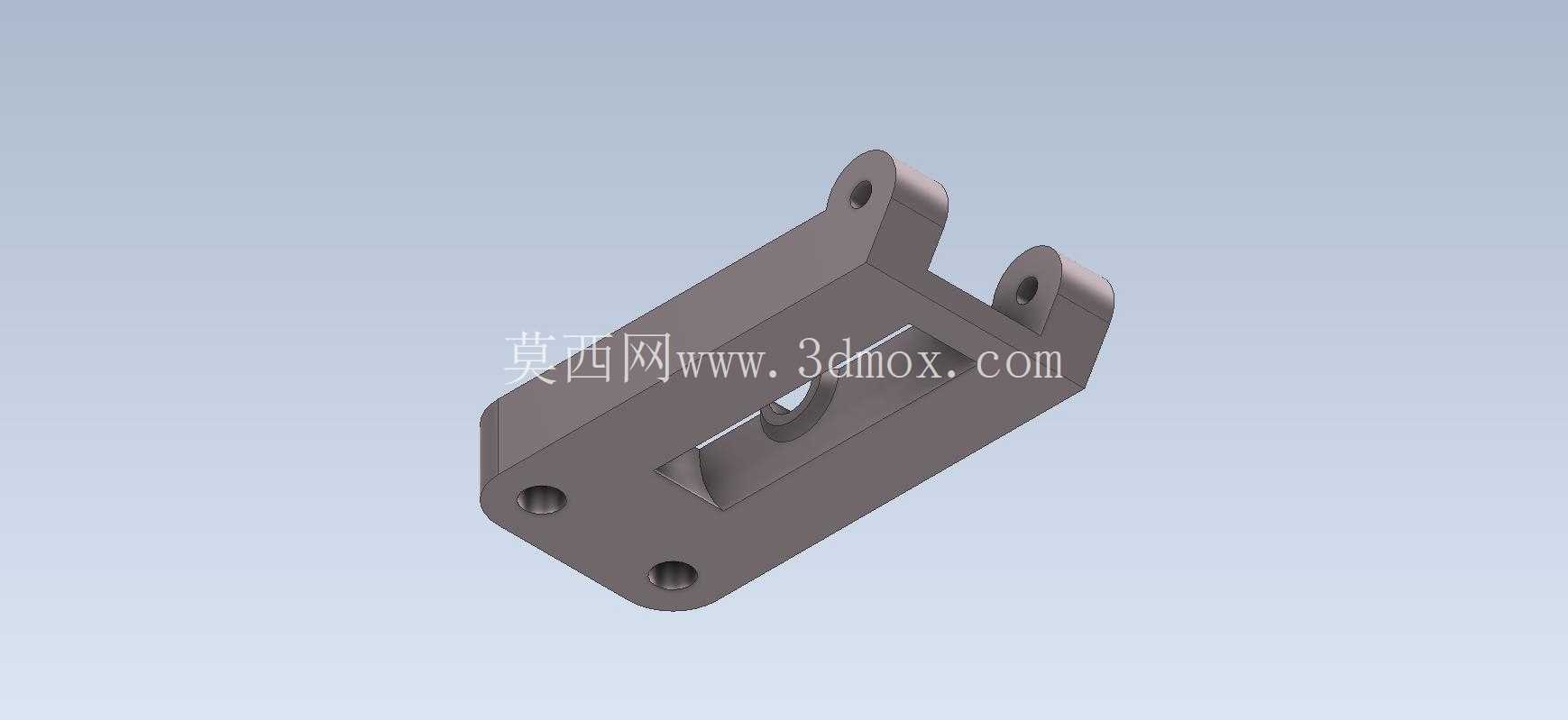

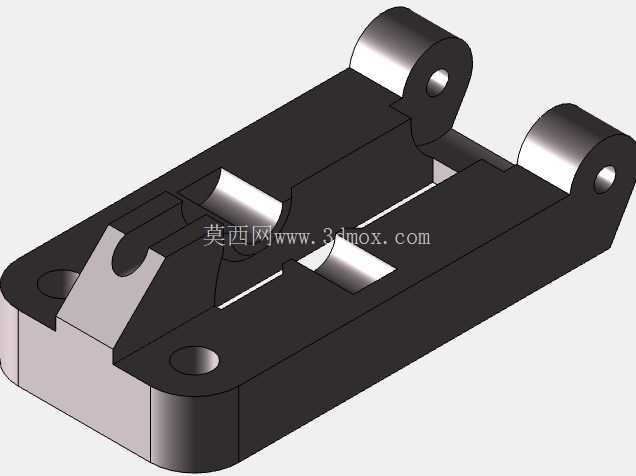

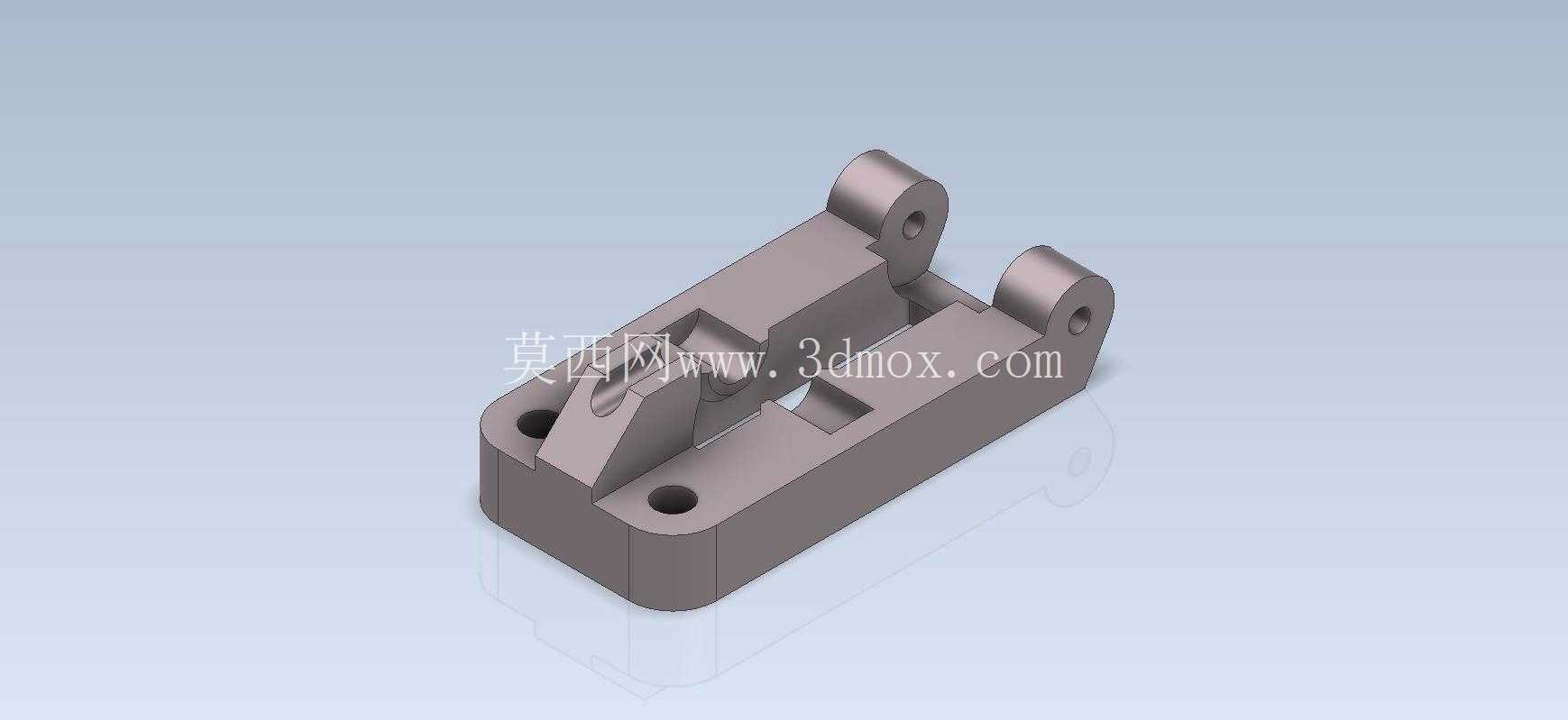

　　这款构件属于机械结构中典型的铰接连接基座类零件，日常多应用在小型自动化设备的连杆传动末端、工装夹具的快换连接端，以及教学实训台的模块化装夹工位上，承担着相邻运动部件的铰接定位、载荷传递功能，同时自身的基体结构还能为周边传感元件、小型挡块提供安装基准面。从结构设计逻辑来看，整个零件以长条形块状基体作为核心承力载体，基体一端开设同轴双铰接耳座，耳座上预留的通孔用于穿装铰接销轴，两个耳座的间距经过精准核算，既能够保证配套铰接件的转动间隙符合装配公差要求，又不会因为跨距过大导致销轴受弯变形，耳座外侧做了圆弧过渡处理，避免应力集中在棱角位置引发长期交变载荷下的开裂问题。

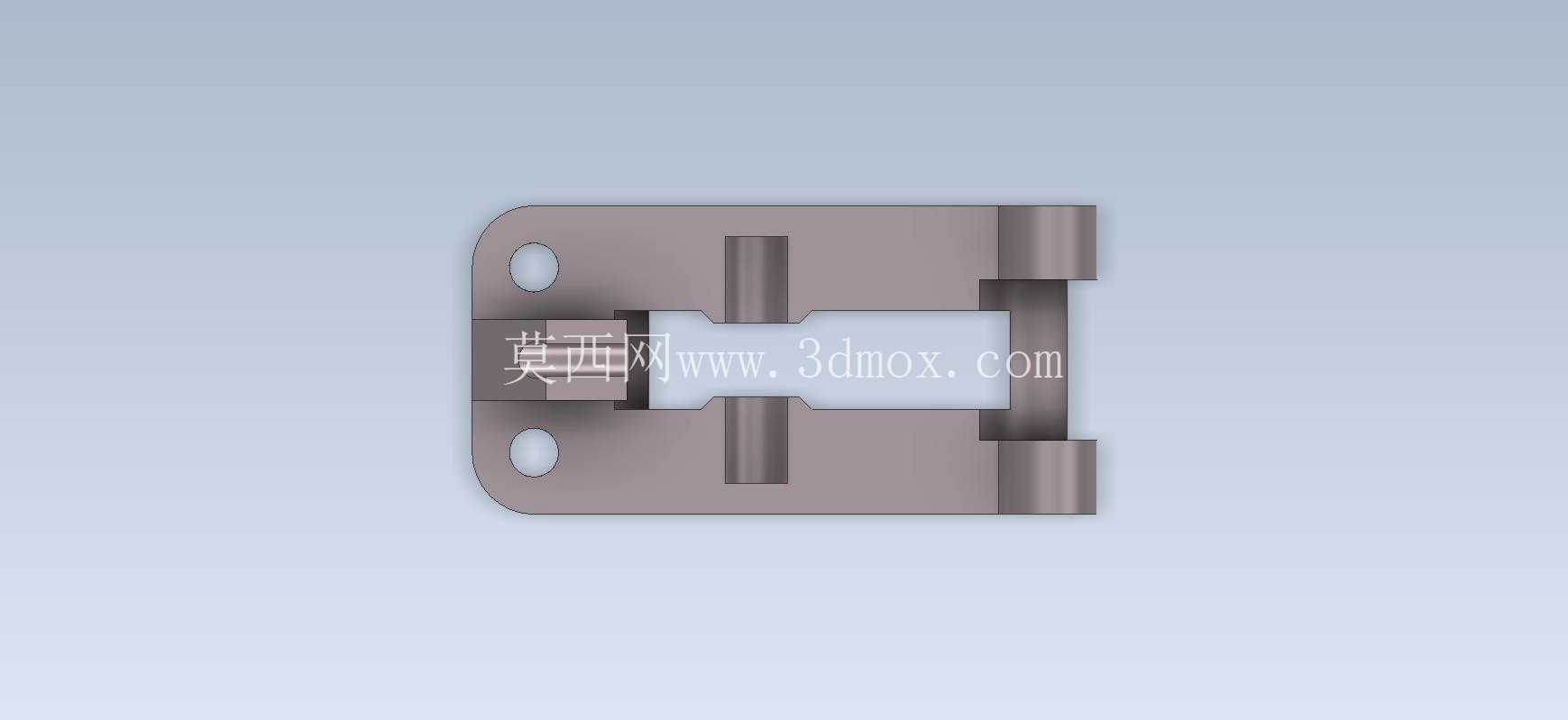

　　基体另一端的沉孔为定位安装孔，用于将整个基座固定在设备的安装基板上，沉孔的深度设计刚好可以容纳内六角圆柱头螺钉的头部，保证螺钉安装后不会突出基体表面，避免干涉相邻运动部件的行程。基体中段开设的通槽与方形凹槽，一方面是为了给配套的滑动拨块提供运动导向空间，槽壁的平行度公差控制在0.02mm以内，保证滑动件运动时无卡滞；另一方面凹槽结构也能减轻零件自身重量，在不降低整体结构刚性的前提下减少材料消耗，适合批量加工时的成本控制。

　　从安装边界来看，整个零件的长度方向尺寸适配常见的20系列铝型材安装间距，宽度方向的突出结构不会超出型材安装面的边缘，铰接耳座的转动中心高度与常规小型气缸的活塞杆中心高度匹配，不需要额外加装调整垫块就能完成传动链路的装配。建模过程中需要重点关注几个特征的尺寸约束：双铰接耳座的同轴度是核心公差要求，如果两个孔的同轴度超差，穿装销轴后会出现转动卡涩、磨损加剧的问题；中段导向槽的对称度需要和基体的中心基准面对齐，否则滑动拨块装配后会出现单侧受力磨损；基体底部的安装平面平面度需要控制在合理范围内，安装时才能和基板完全贴合，避免锁紧螺钉后零件出现翘曲变形。

　　这类零件虽然结构不算复杂，但是涵盖了机械零件设计中最常见的凸台、凹槽、沉孔、铰接耳、过渡圆角等典型特征，非常适合三维建模初学者练习特征建模的顺序逻辑，理解不同特征之间的父子关系，掌握公差标注与实际装配需求的对应逻辑，在建模练习时可以先从基体的拉伸特征入手，依次添加铰接耳、安装孔、导向槽等特征，最后添加过渡圆角和工艺倒角，还原真实机加工零件的工艺细节，避免出现尖锐棱角等不符合实际加工要求的结构。在实际工程应用中，这类基座零件通常采用45号钢加工后做发黑处理，或者采用铝合金6061材质做阳极氧化，根据使用场景的载荷大小选择对应材质，轻载传动场景下铝合金材质足够满足强度要求，同时重量更轻，重载场景下则需要选用钢材并做相应的热处理提升表面硬度。
