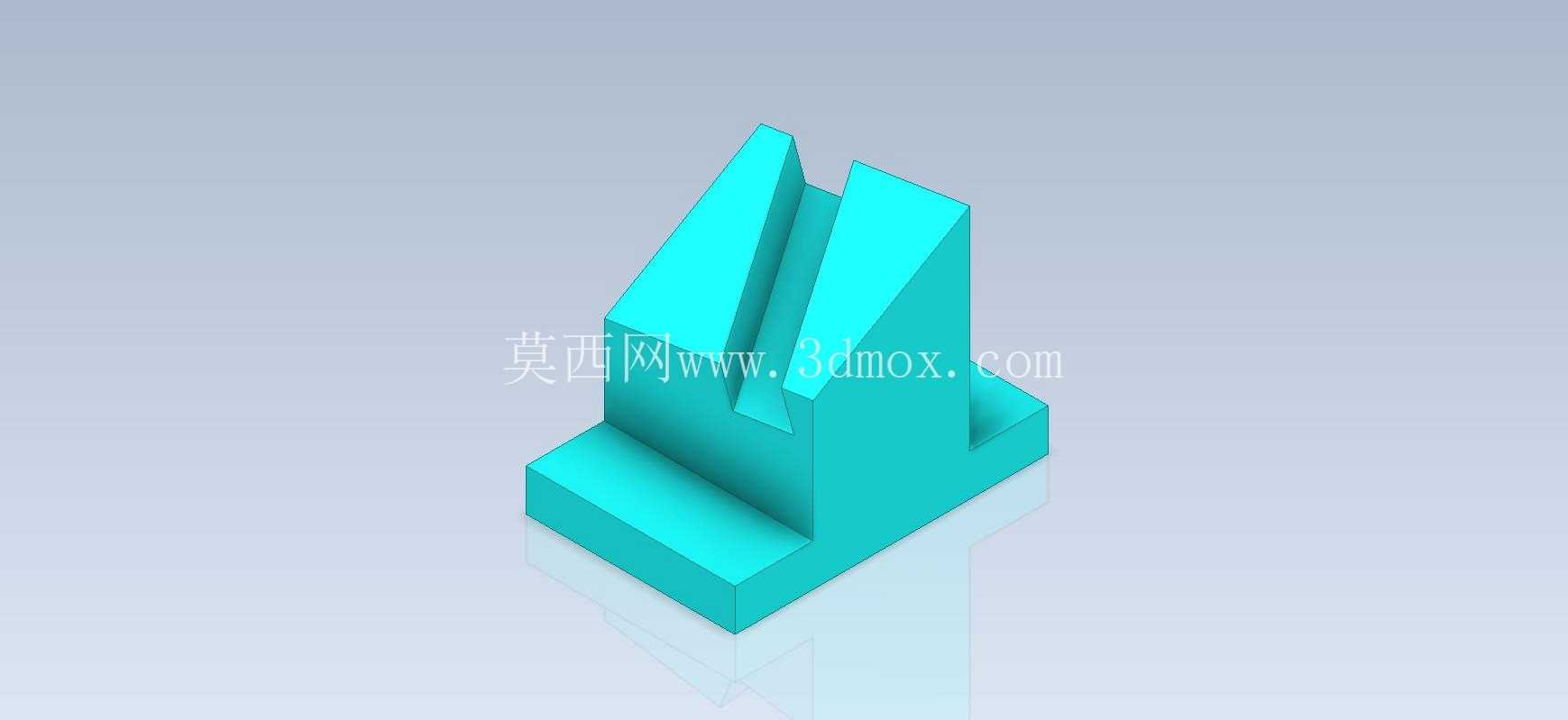

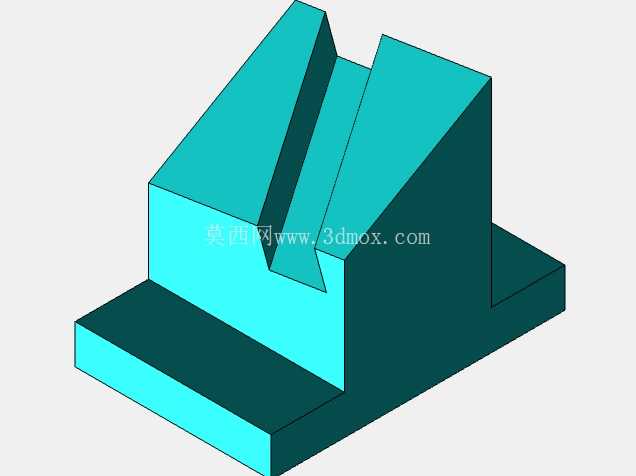

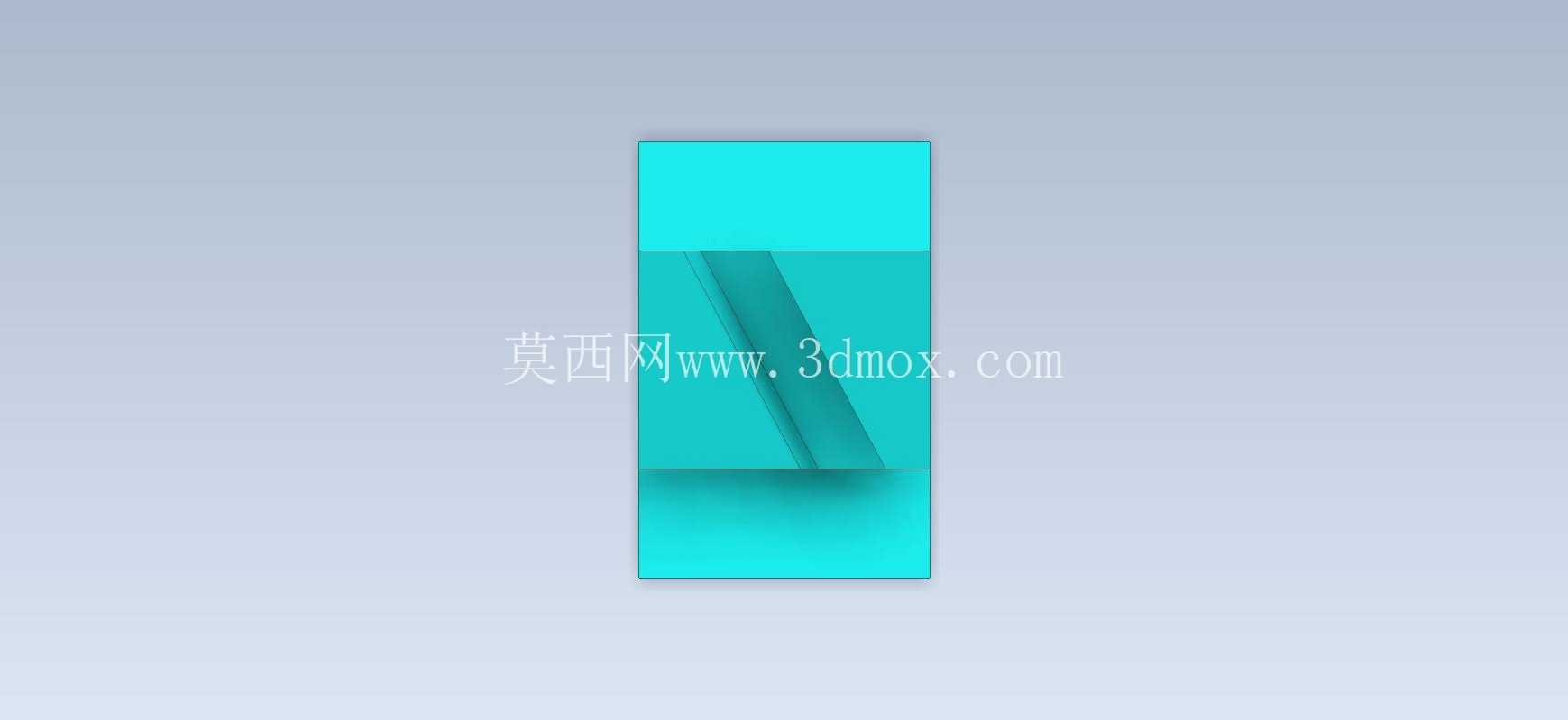

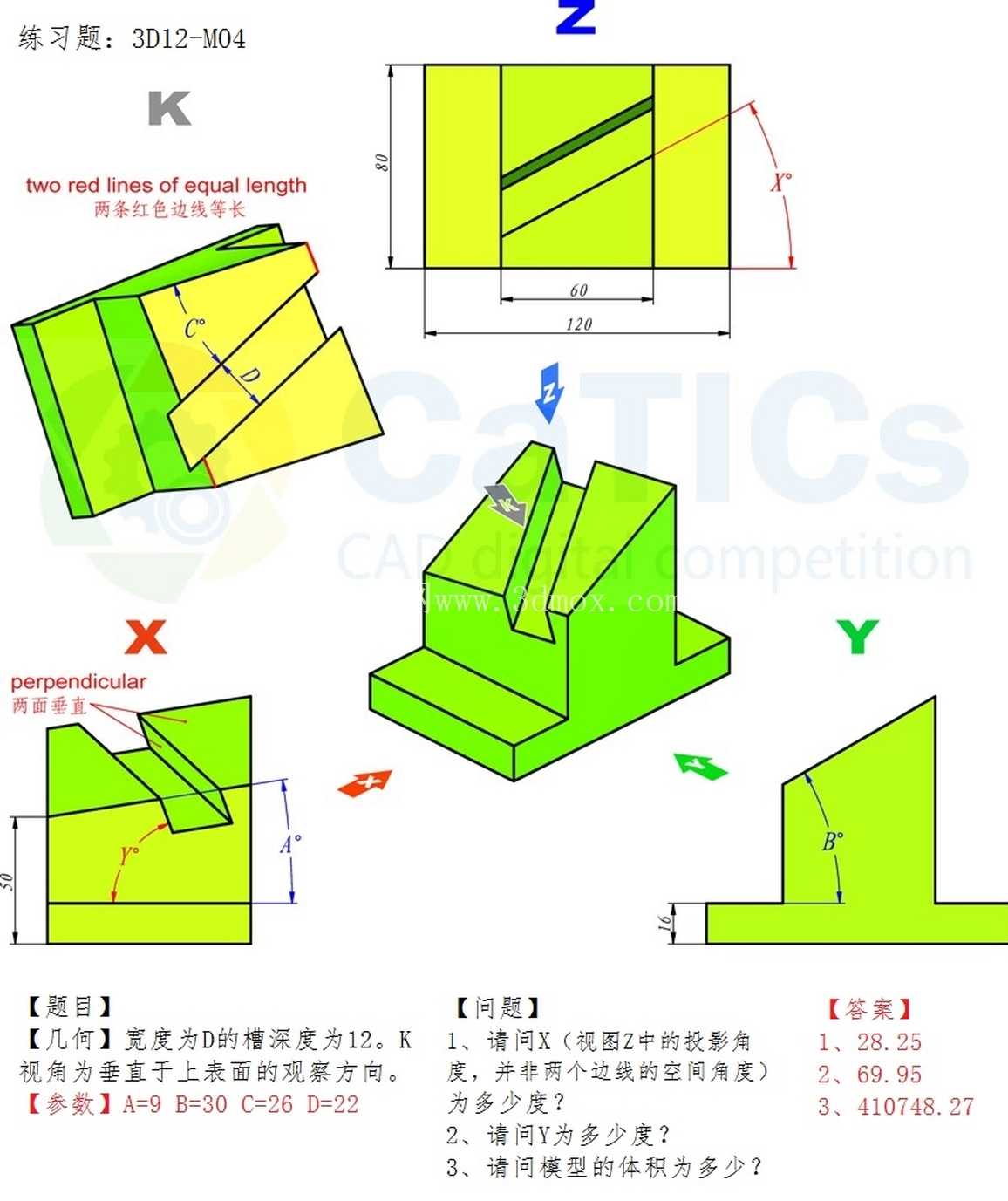

V型槽支撑定位基座三维建模练习构件

　　该构件属于机械结构设计入门阶段的典型练习载体，对应工装夹具领域里常用的V型定位支撑类基座结构，日常在小型零件检测工位、轻型装配工装、教学实训台架上都能见到同逻辑的结构应用，主要承担轴类、小型异型零件的侧向定位与底部承托功能，限制工件沿垂直V槽方向的位移自由度，同时预留上部装夹操作的空间。从结构设计逻辑来看，底部采用矩形整板基座，是为了增大与安装台面的接触面积，降低单位面积压强，避免长期受压后安装面出现凹陷变形，基座的厚度取值遵循常规工装设计的刚度要求，在无加强筋的情况下，能承受上部装夹时的侧向压紧力而不出现翘曲，安装边界上，底部矩形板的长宽尺寸预留了标准螺栓孔的布置空间，可直接通过内六角螺栓固定在铝型材工作台或者铸铁平台上，不需要额外加工转接板。

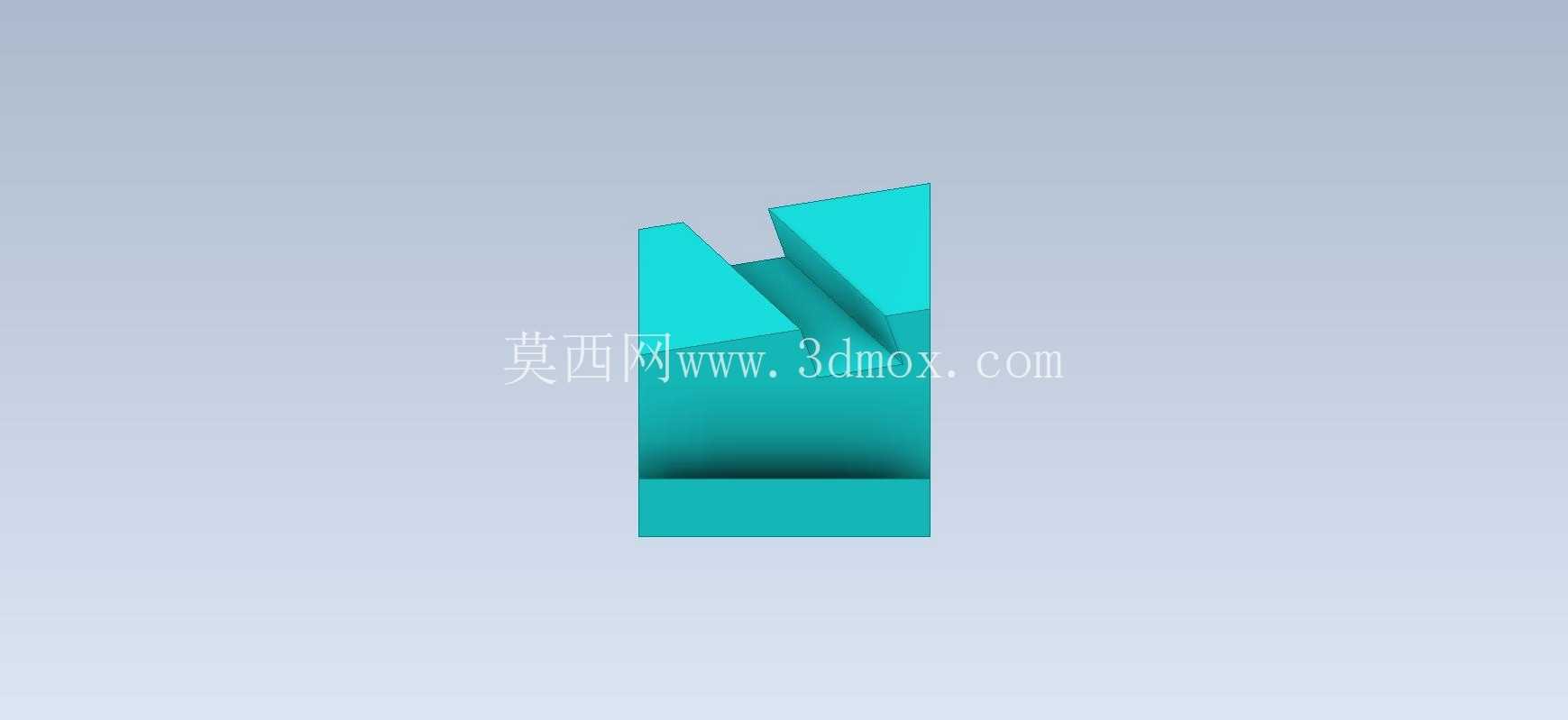

　　上部的双立板形成的开口V型槽，槽面角度采用机械定位常用的90度设计，这个角度的V槽对不同直径的圆柱类零件都有较好的对中性，同时槽口的开口宽度经过测算，能覆盖常见直径范围的实训用零件，不会出现零件放不进或者定位间隙过大的问题；立板与底部基座之间采用直角过渡连接，没有额外的圆角或者倒角，是入门建模阶段练习拉伸、切除特征的典型结构，同时这种直角结构在实际工装应用中，也方便后期在立板侧面加装压紧块、检测传感器等附件，不需要额外加工避让面。从功能特性上看，该构件没有复杂的曲面或者内部腔体，所有特征都是规则的拉伸实体，建模过程可以完整覆盖草图绘制、几何约束添加、特征拉伸、实体切除等基础三维建模操作，能帮助初学者建立从二维草图到三维实体的设计思维，理解零件设计中“基准先行”的原则——建模时以底部基座的下表面为第一基准，依次向上构建立板、V型槽特征，和实际机械加工时先加工安装基准面、再加工工作面的工艺逻辑完全一致。

　　实际应用场景中，这类简化的V型基座常作为教学实训的考核件，用来检验学习者对三维建模软件基础功能的掌握程度，同时也可以作为小型工装的原型设计参考，在其基础上添加装夹组件、定位销之后，就能直接用于小型零件的钻孔、检测、装配工序；结构的尺寸设计上，整体高度控制在常规手动操作的舒适区间，立板的厚度满足侧向受力时的刚度要求，不会因为装夹力过大出现立板外倾的情况，V槽的两个工作面平面度要求在建模时可以通过平面特征直接保证，后期加工时也只需要通过铣削就能达到精度要求，不需要特殊的加工工艺。

　　在设计思路层面，这类练习构件刻意简化了非必要的工艺特征，比如省略了铸造圆角、安装沉孔、减重槽等结构，目的是让初学者把注意力集中在基础特征的构建逻辑上，理解每个结构对应的功能：底部平板是安装基准，上部立板是支撑主体，V型槽是定位工作面，三个部分的功能划分清晰，没有冗余结构，也符合机械设计中“功能优先、结构简化”的基本原则，能帮助初学者在入门阶段就建立正确的结构设计思维，避免过早陷入复杂工艺细节而忽略核心的功能逻辑。
