铰接式带法兰安装座机械连接构件

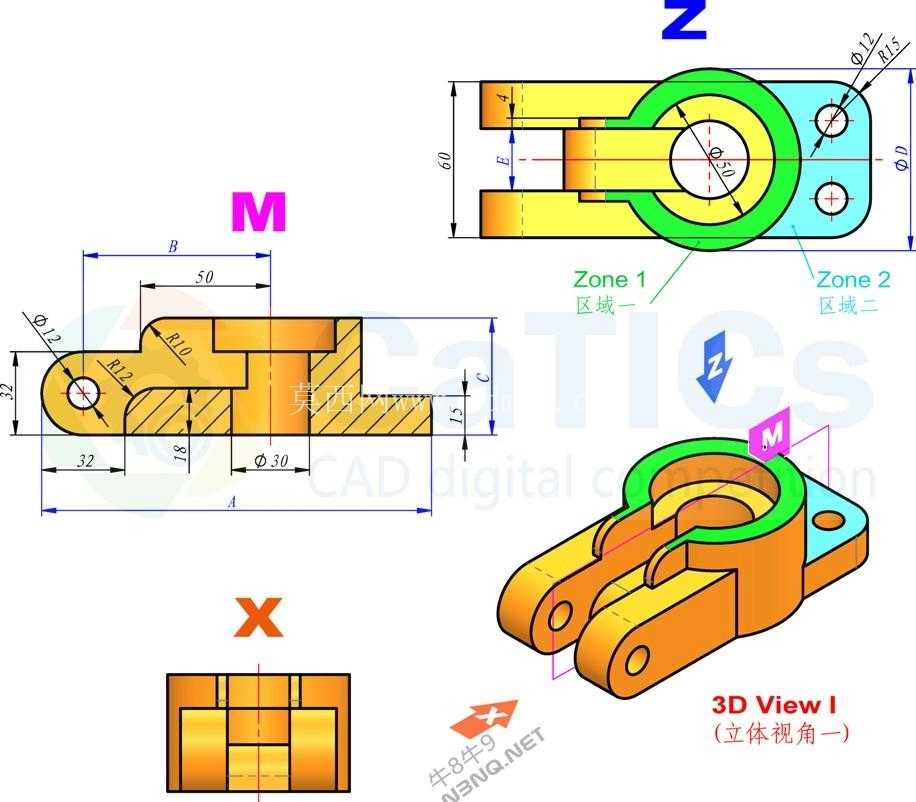

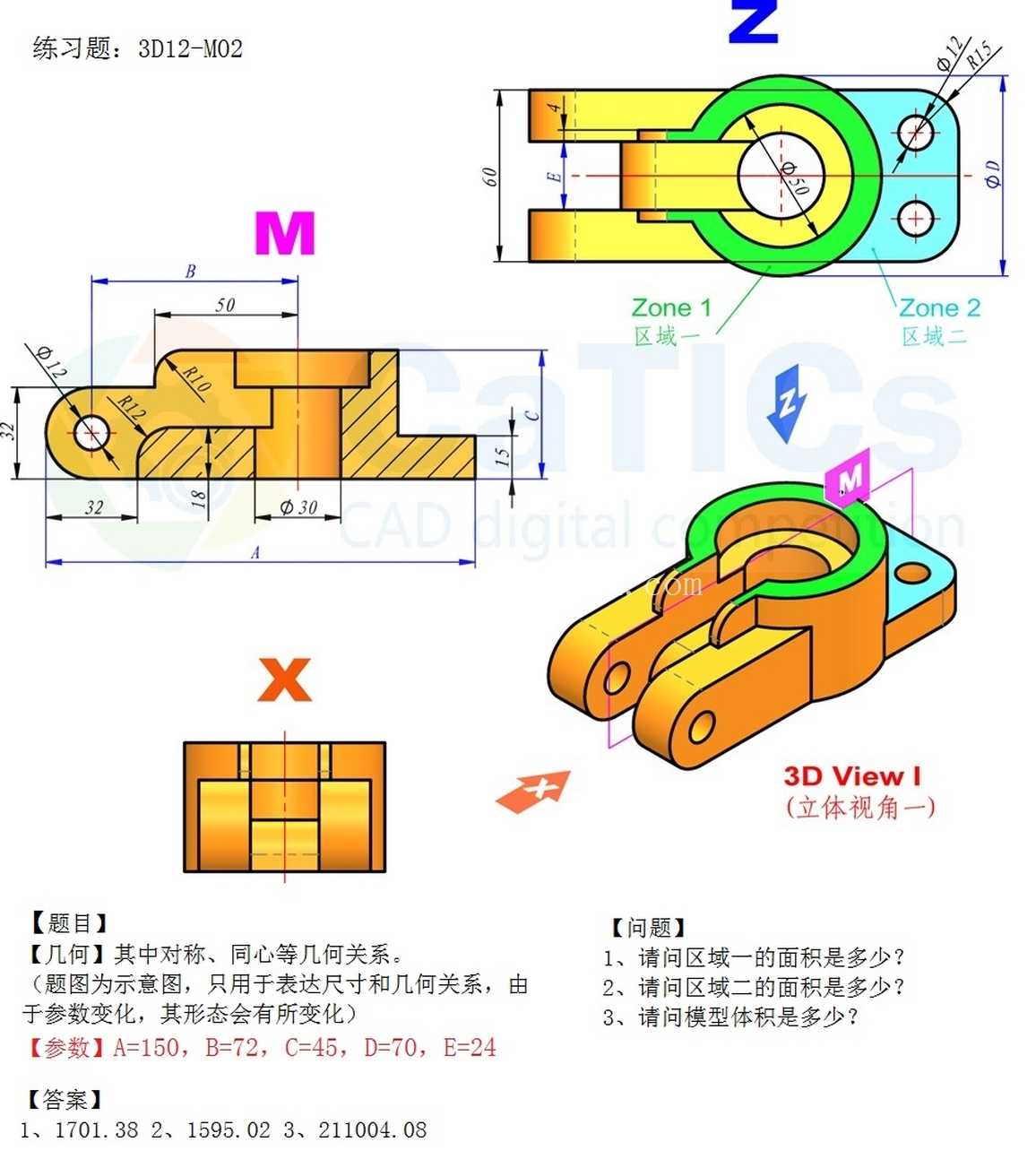

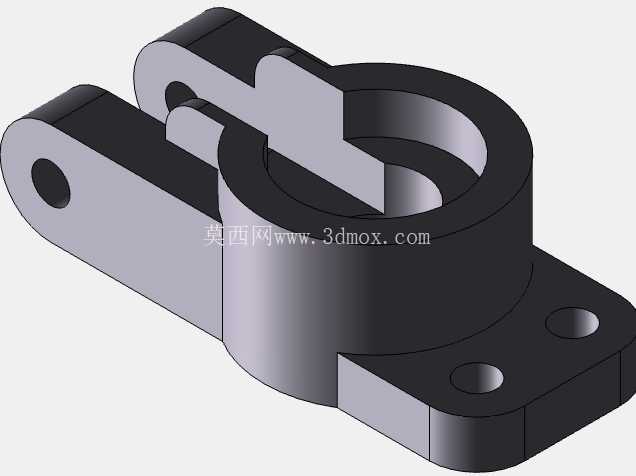

　　该构件属于机械传动与支撑系统中的典型铰接连接部件，主要应用在需要实现摆动自由度的连杆传动、执行机构末端支撑、工装夹具定位连接等场景，常见于自动化生产线的摆臂连接位、小型设备的翻盖铰接支撑、气动元件的缸体端部铰接安装等位置，承担载荷传递、转动自由度约束、部件定位支撑的核心作用。从结构设计逻辑来看，构件主体采用一体化铸造成型后机加工的工艺路线设计，上部设置带贯通内孔的圆筒轴套结构，内孔作为铰接销轴的安装位，孔壁预留均匀壁厚，既保证销轴转动时的径向承载能力，也避免壁厚过大造成的材料浪费与整体重量超标，轴套端部做倒角处理，方便销轴装配时的导入，也能去除加工毛刺避免装配时刮伤销轴表面。

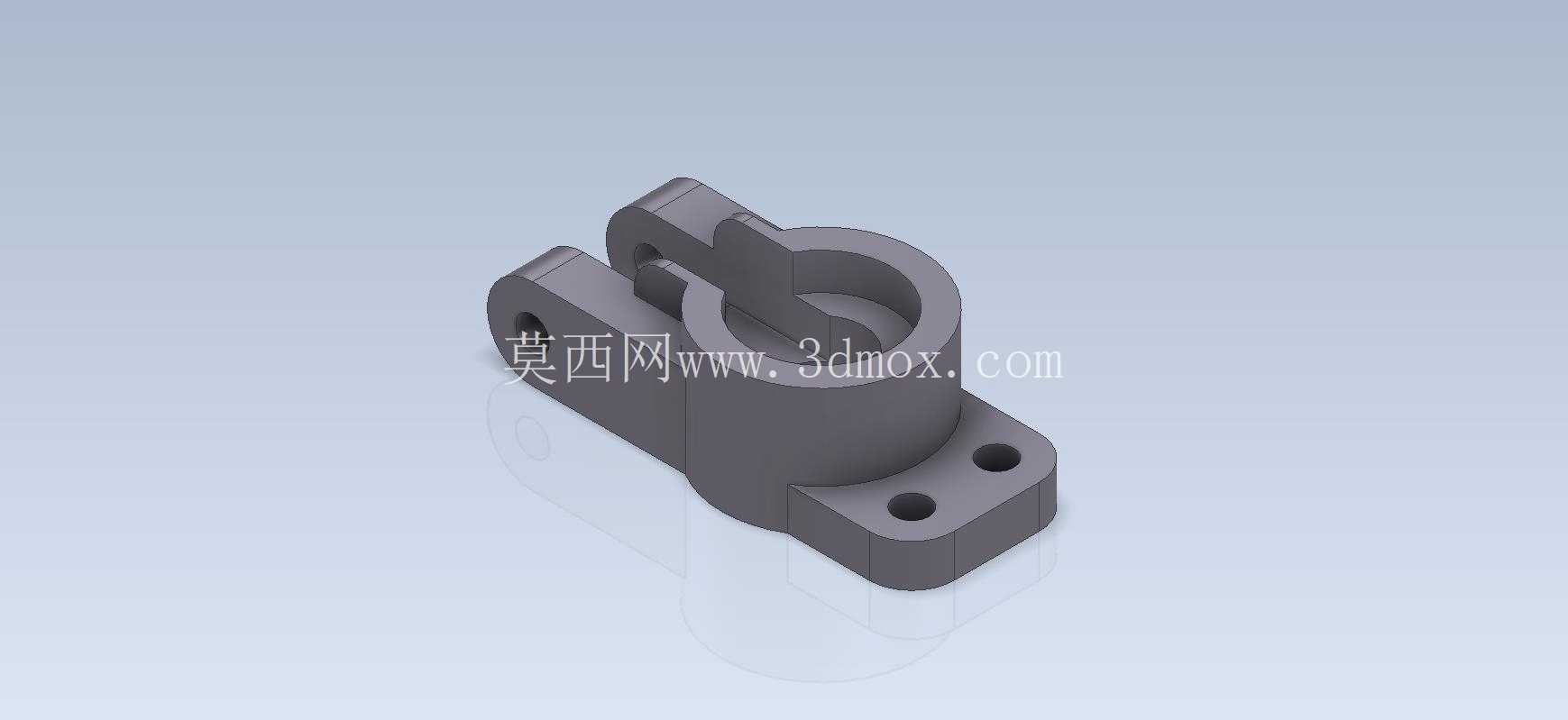

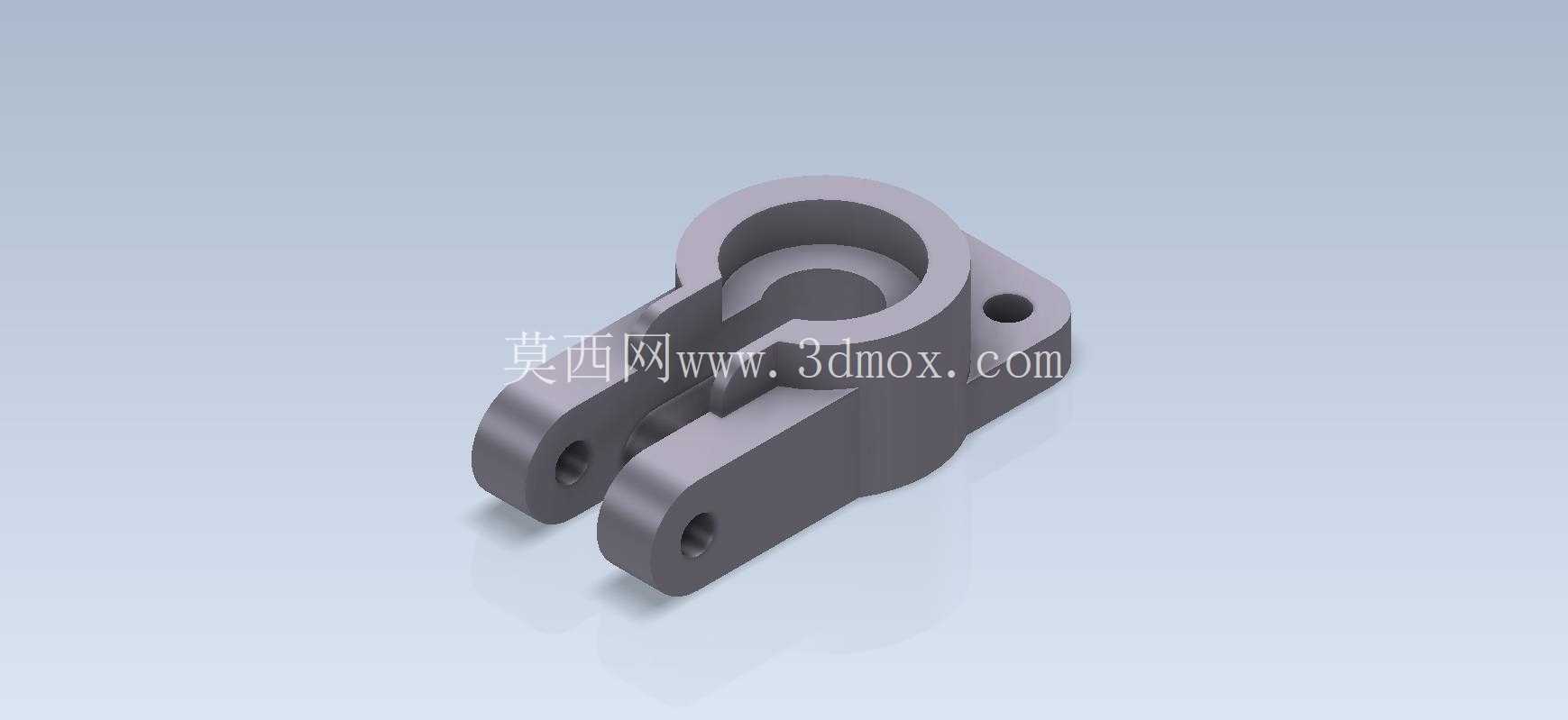

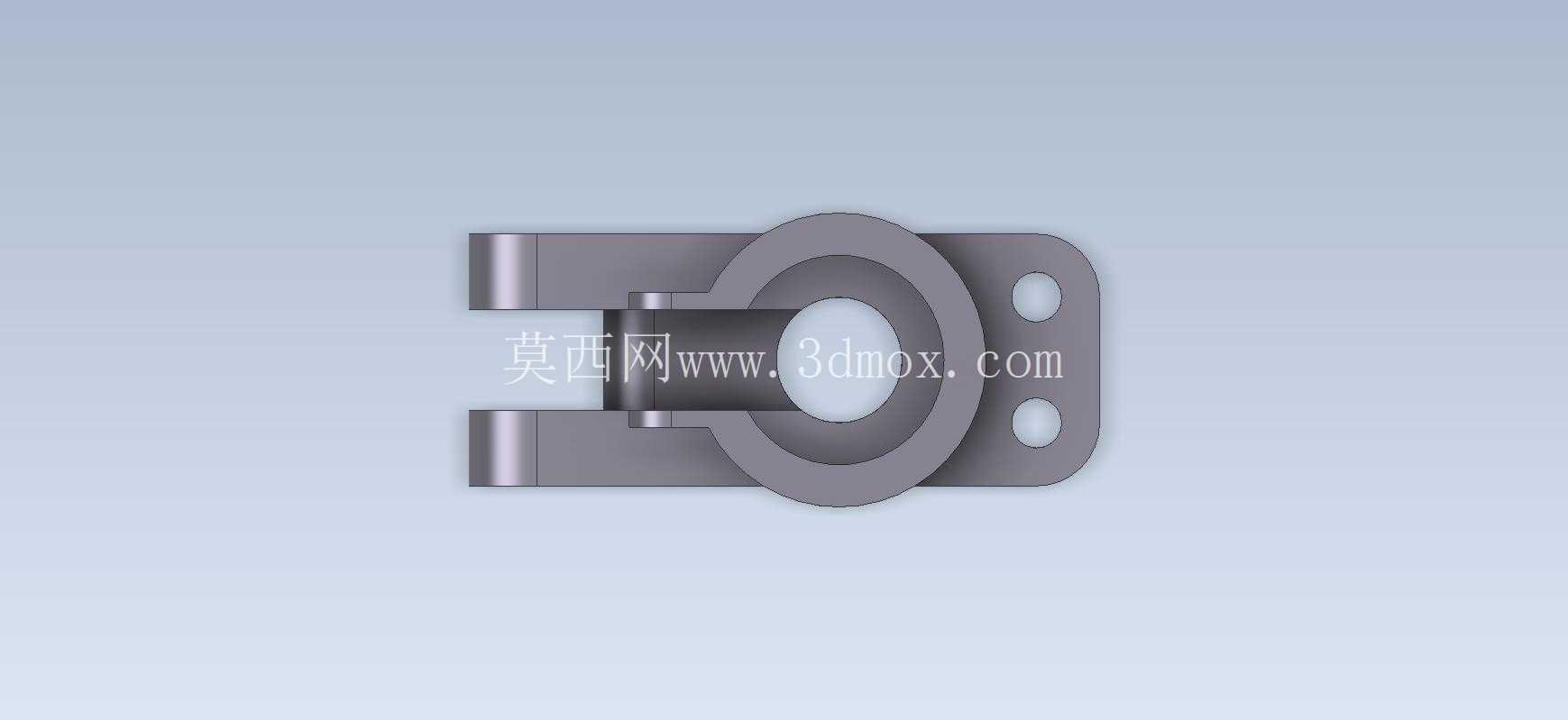

　　圆筒结构下方延伸出两个平行的叉形支耳，支耳上同轴设置销轴安装孔，两个支耳的间距经过尺寸链校核，刚好适配对应规格的连杆端部厚度，支耳与上部圆筒的衔接位置做圆弧过渡处理，避免应力集中造成的疲劳断裂，在承受交变载荷的工况下，过渡圆弧的曲率半径经过受力仿真验证，能有效分散支耳根部的集中应力，提升构件的疲劳寿命。构件侧方延伸出带两个安装孔的法兰安装板，安装板与主体结构采用一体化连接，安装孔的中心距严格匹配通用安装基座的孔位标准，法兰板的安装面做铣平处理，保证安装时与基座表面完全贴合，避免安装倾斜造成的铰接轴卡滞。

　　从安装边界来看，构件整体外轮廓的长宽高尺寸适配小型传动机构的安装空间，法兰板的厚度满足螺栓锁紧时的刚度要求，不会因为螺栓预紧力造成法兰板变形，上部轴套的内孔直径、叉形支耳的孔位同轴度都按照IT7级加工精度设计，保证铰接转动时无卡滞、无旷量。设计过程中优先考虑了装配工艺性，所有棱边都做了倒钝处理，避免装配过程中划伤操作人员，各个加工面的退刀槽、越程槽都按照机械加工规范设置，减少后续二次加工的工作量。在实际使用场景中，该构件可以作为气缸端部的铰接耳环，连接气缸活塞杆与摆动负载，允许负载在一定角度范围内往复摆动，也可以作为工装夹具的翻转支撑座，配合销轴实现夹具压板的翻转开合，还能用于小型输送线的挡板铰接位，实现挡板的抬起与放下动作。构件的材质选用常用的铸造铝合金或者球墨铸铁，根据不同的载荷工况选择对应材质，轻载场景下用铸造铝合金可以降低整体重量，重载冲击场景下用球墨铸铁可以提升抗冲击性能，所有配合面的粗糙度要求都按照转动配合、安装配合的不同等级设置，轴套内孔粗糙度达到Ra1.6，满足销轴转动时的耐磨要求，法兰安装面粗糙度达到Ra3.2，保证安装贴合度，非加工面保留铸造原面，做喷丸处理提升表面抗腐蚀能力。

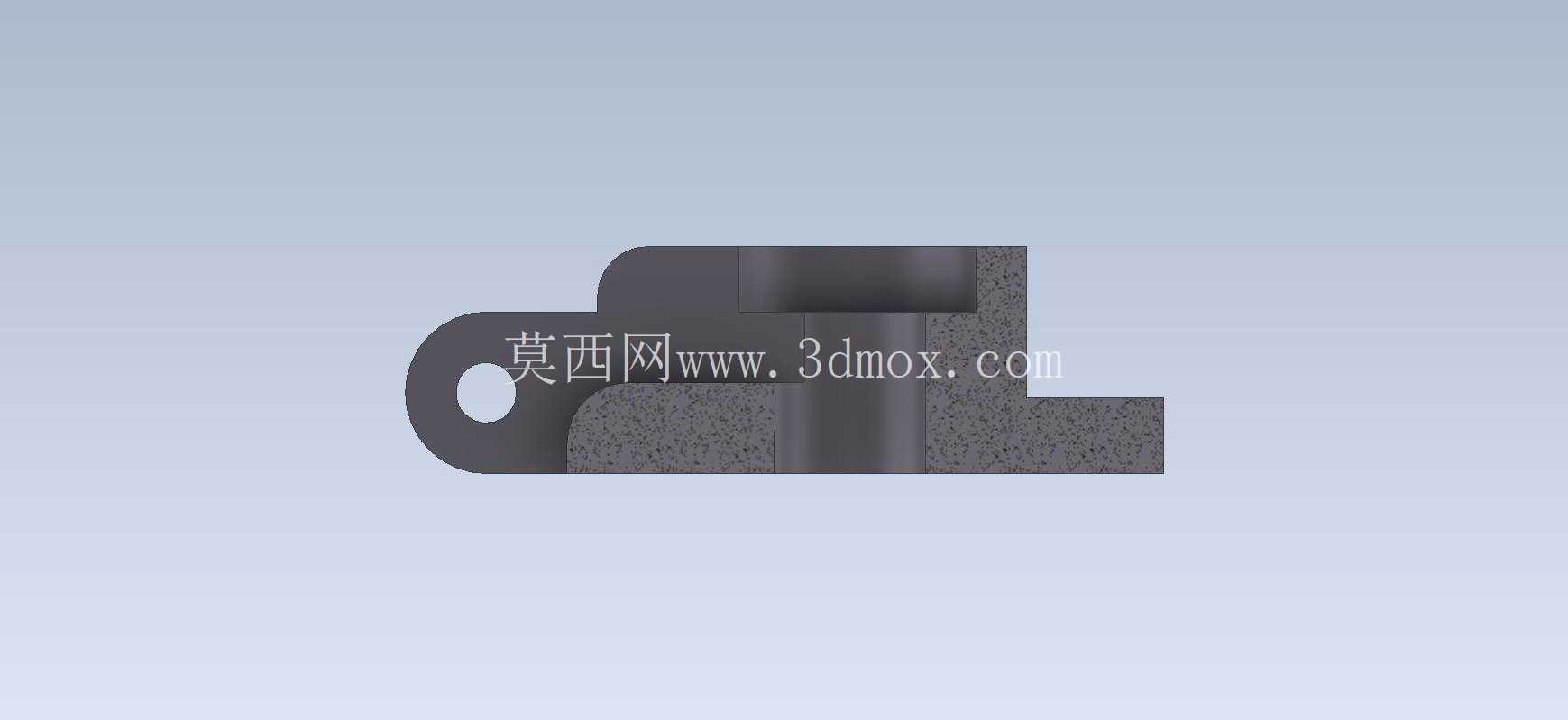

　　在三维建模过程中，优先采用参数化草图驱动特征的方式构建模型，先绘制主体截面轮廓通过拉伸生成基础实体，再通过拉伸切除生成各个安装孔、轴套内孔，最后添加倒角、圆角等工艺特征，建模过程中所有尺寸都关联参数，方便后续根据不同的安装需求调整孔位大小、支耳间距、法兰尺寸等参数，实现同系列构件的快速变型设计，模型的特征树按照加工顺序排列，方便后续工程图生成时的尺寸标注与工艺信息提取，也便于其他设计人员修改调整模型参数。
