立式带法兰安装座机械支撑构件

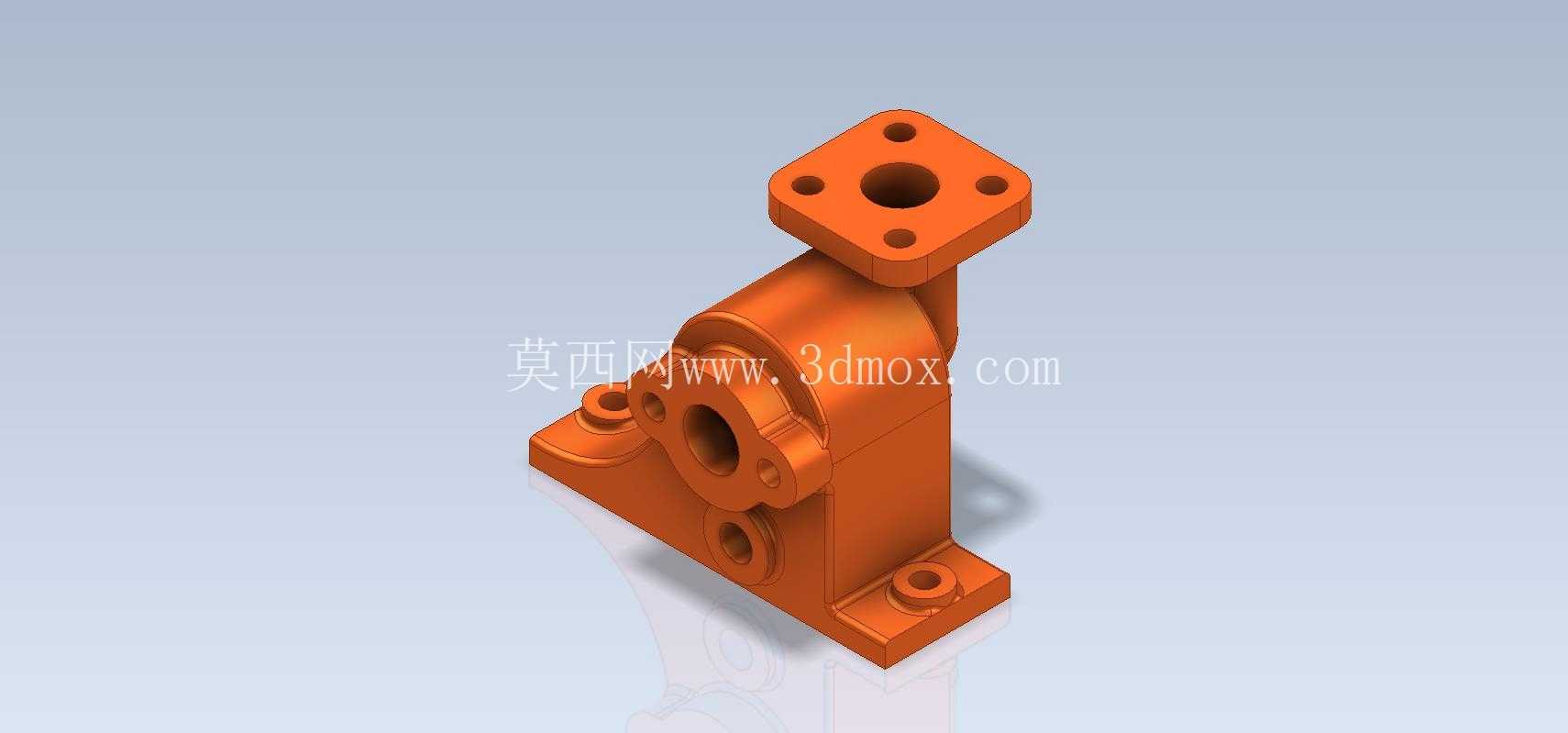

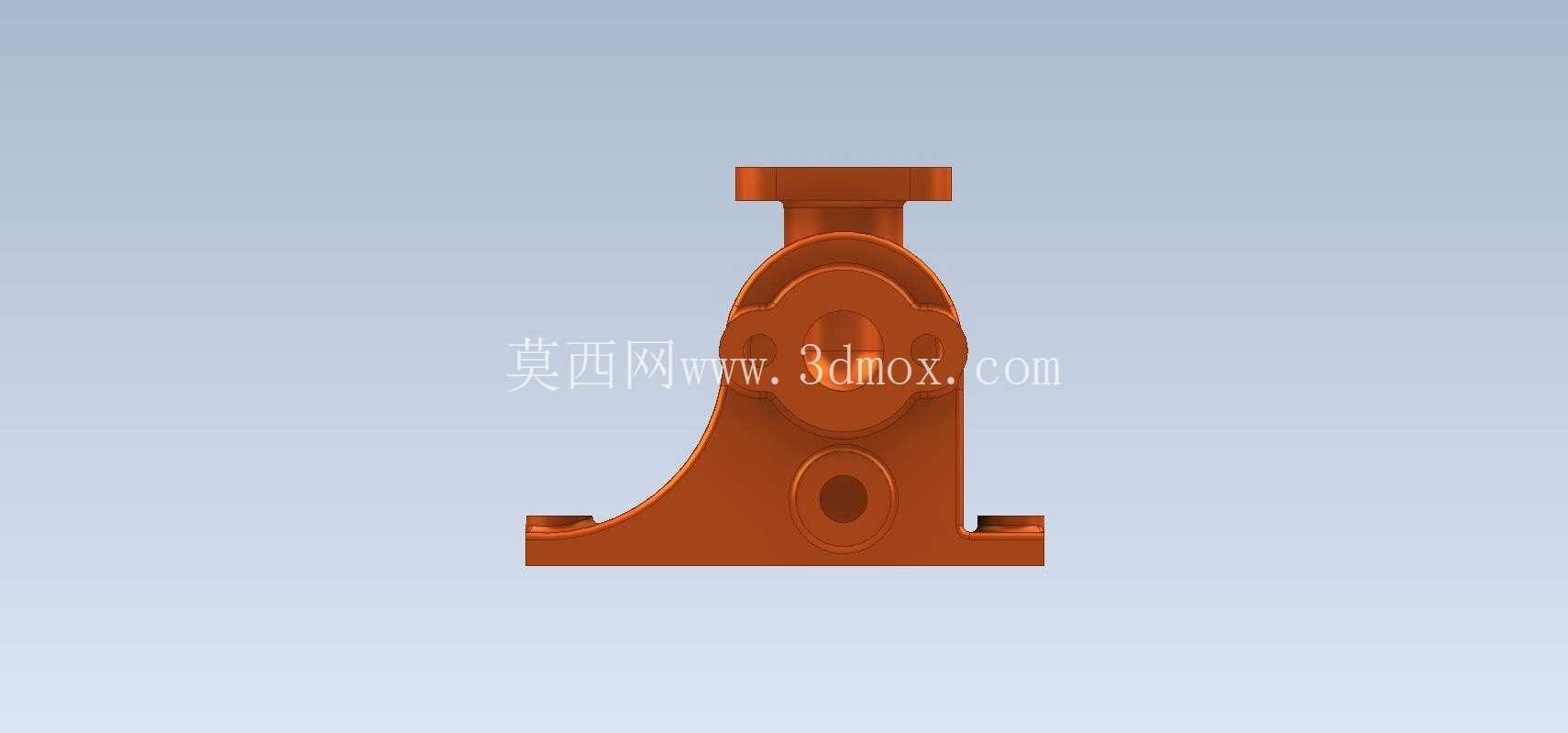

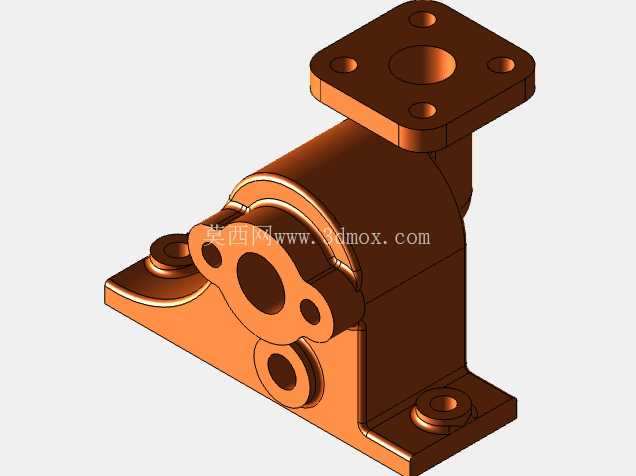

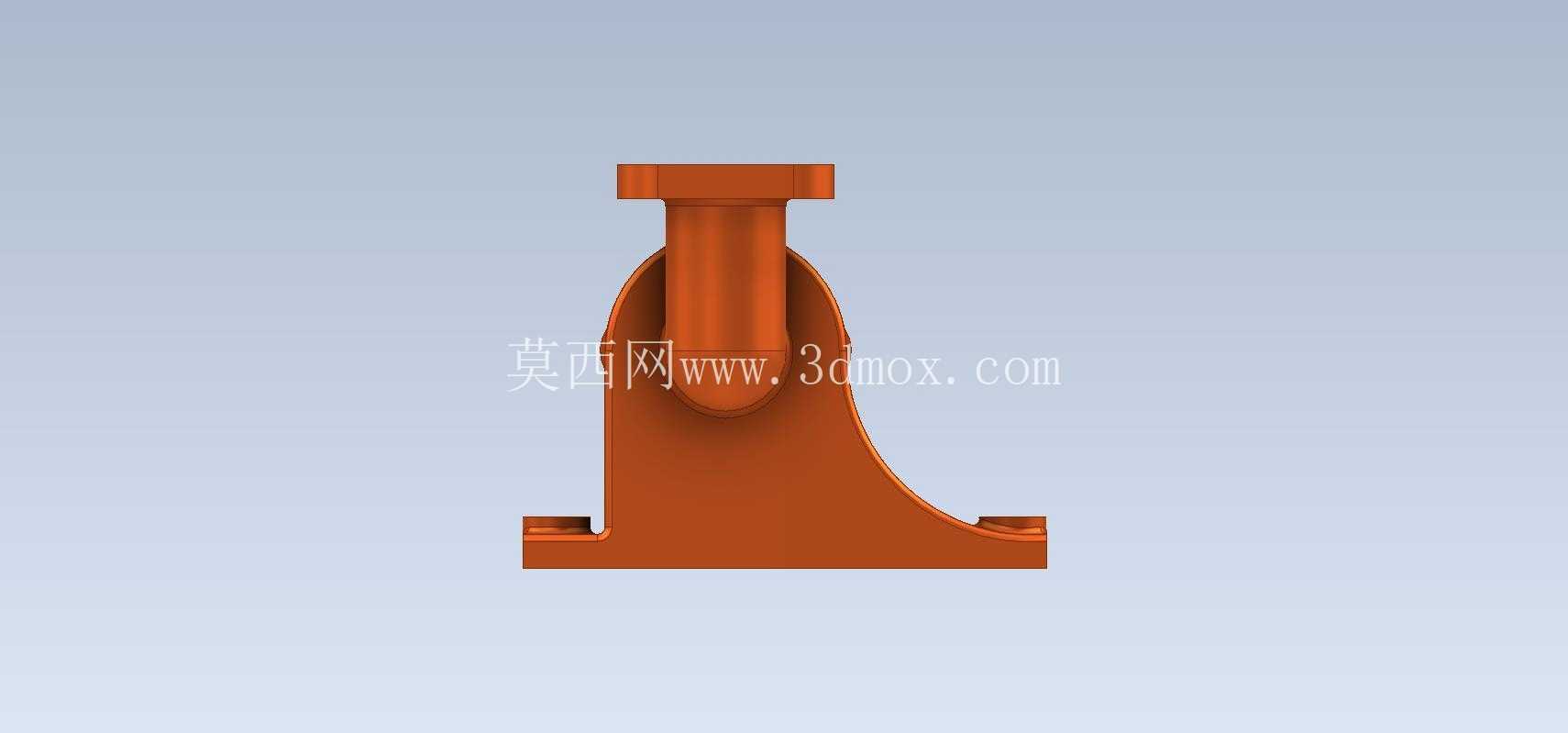

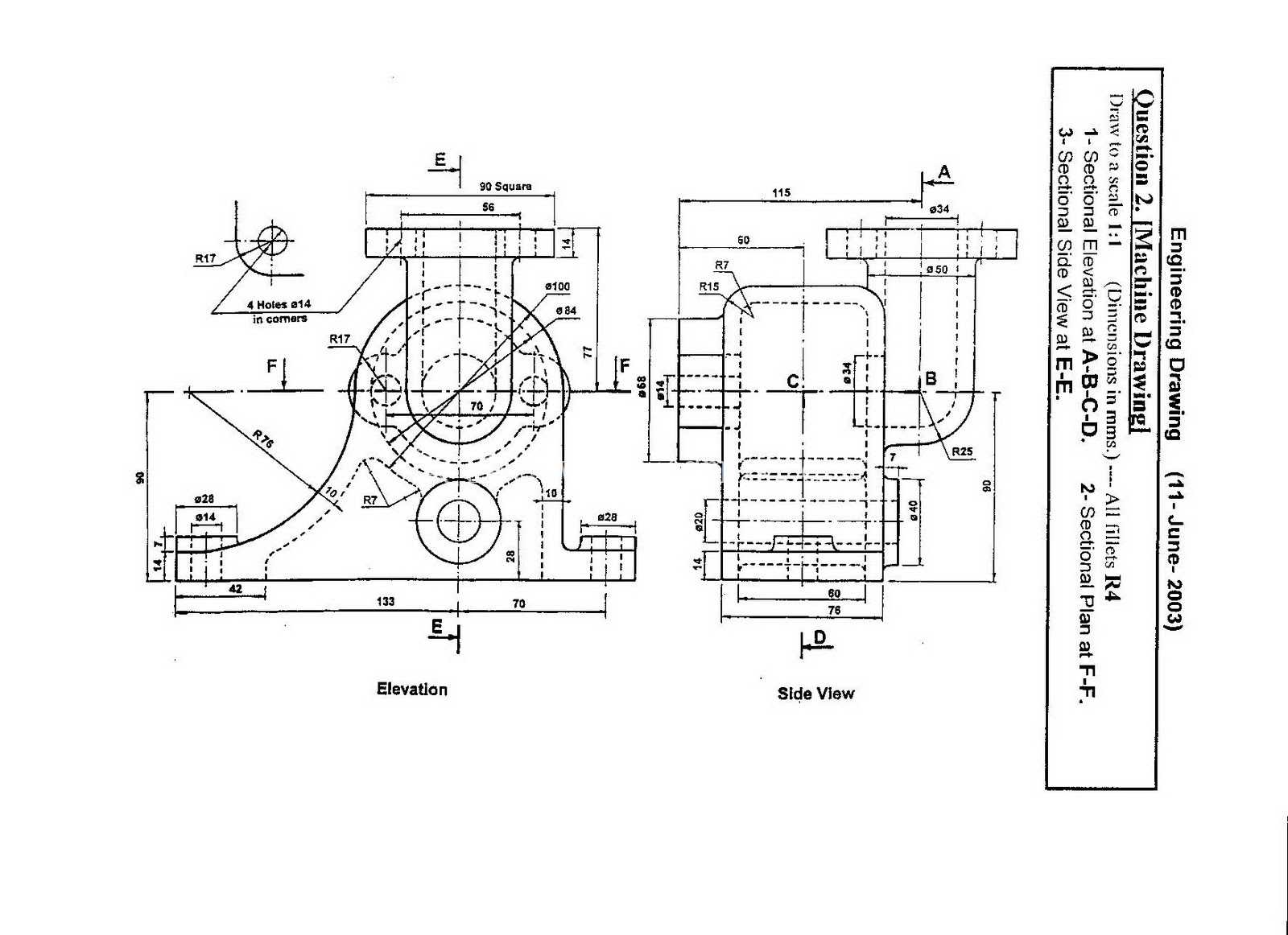

　　该支撑构件在小型传动设备、桌面级工装夹具、轻型自动化执行单元的动力传递链路中承担核心定位与载荷承载作用，日常工况下主要承受轴系运转带来的径向载荷与小幅轴向窜动冲击力，同时为外接管路、附属检测元件提供稳定的安装基准面。从结构布局来看，底部采用带两个安装孔的菱形延展底板，安装孔位做了沉台设计，可适配内六角圆柱头螺栓的沉头安装需求，安装后螺栓头部不会突出底板平面，避免与安装基面产生干涉，底板与中部腔体的过渡位置设置了渐变式加强筋，可在不额外增加整体壁厚的前提下提升基座的抗弯折性能，避免设备长期运行后底板与腔体连接处出现应力开裂问题。

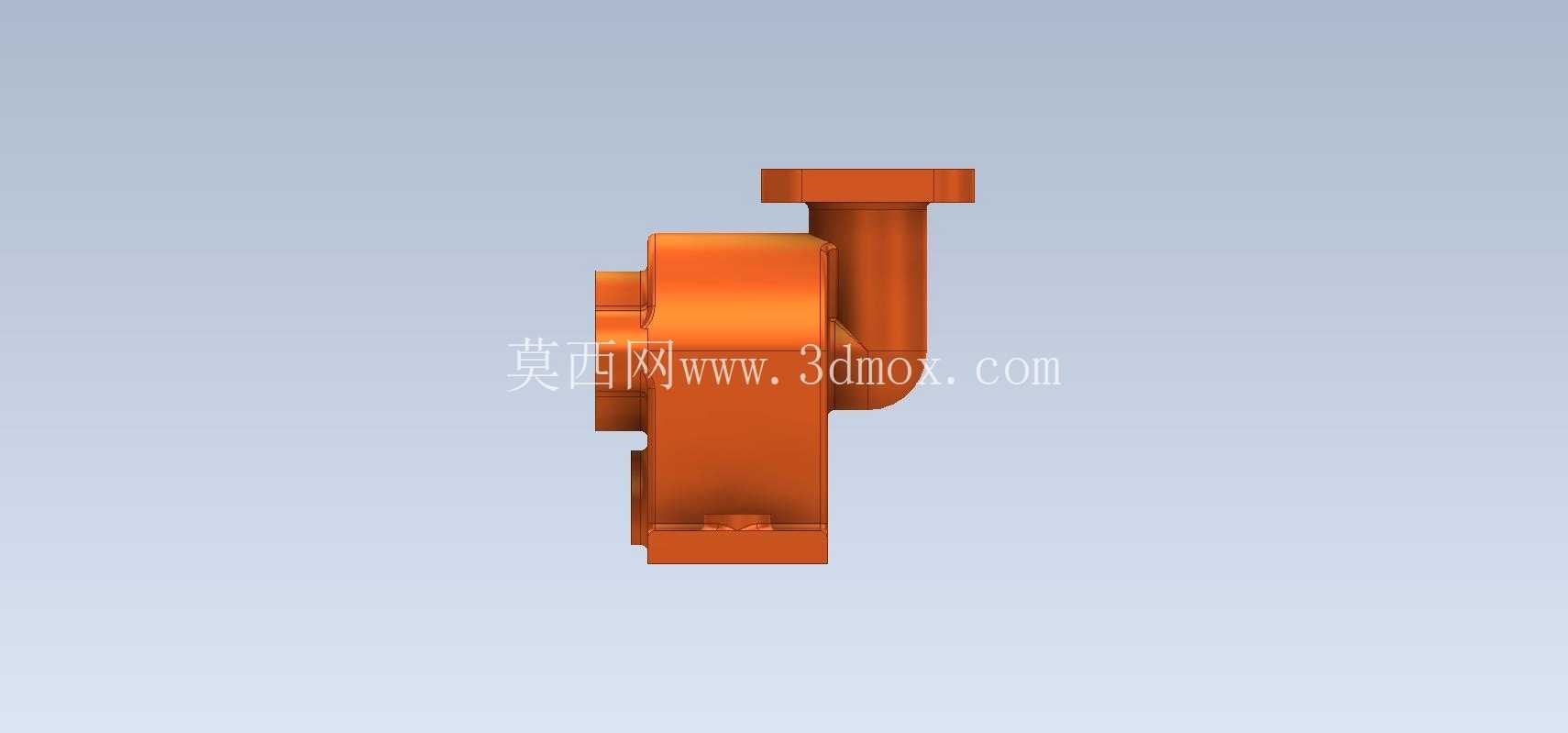

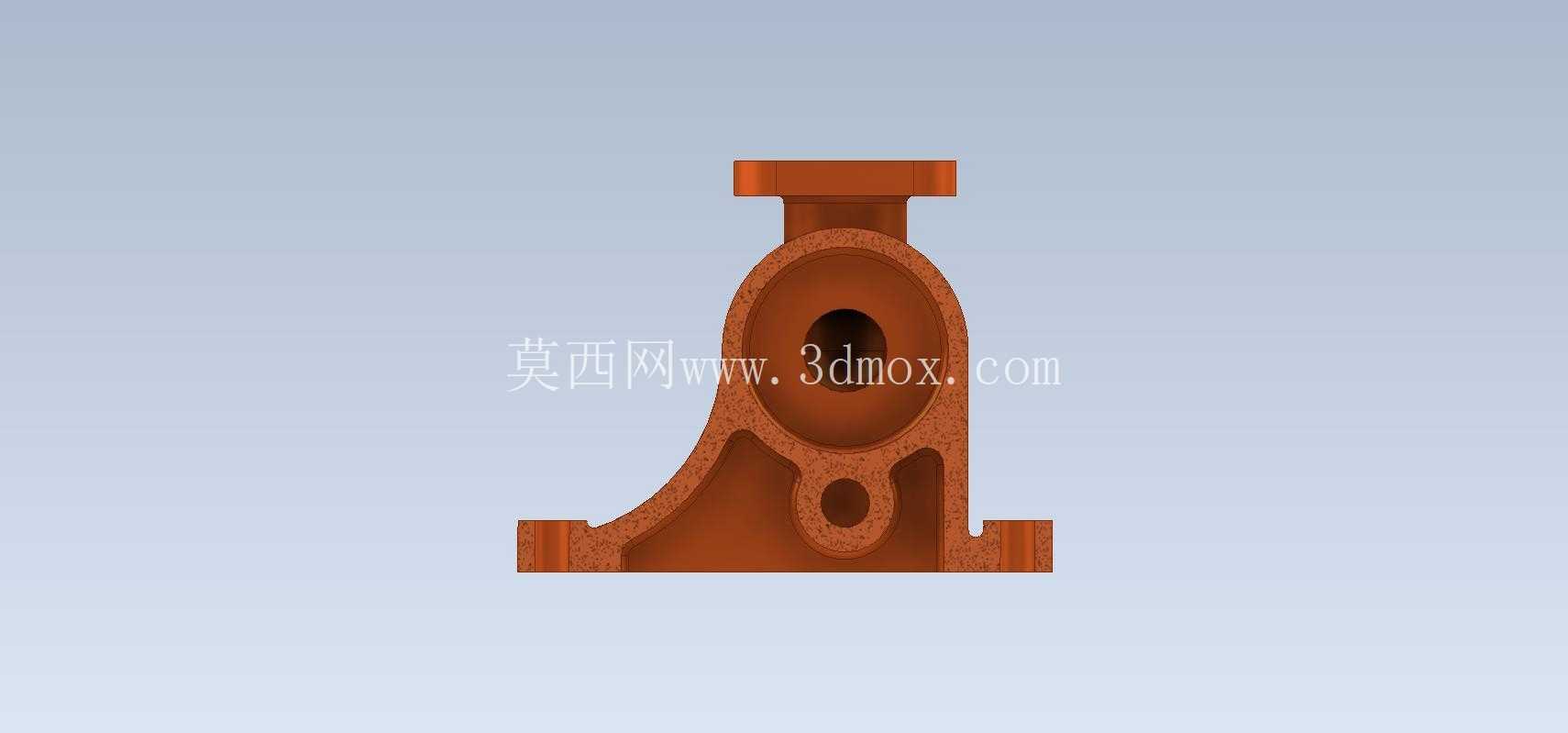

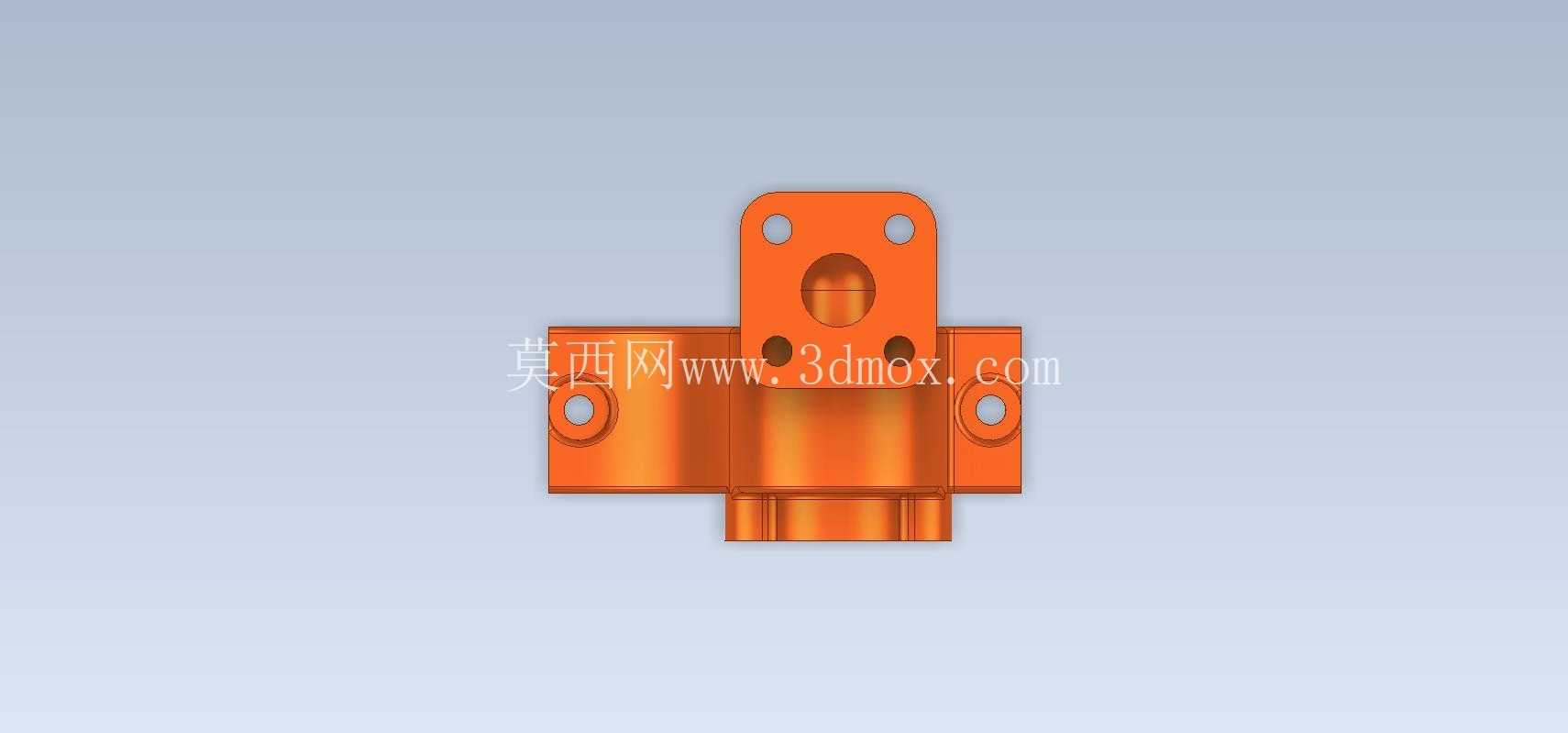

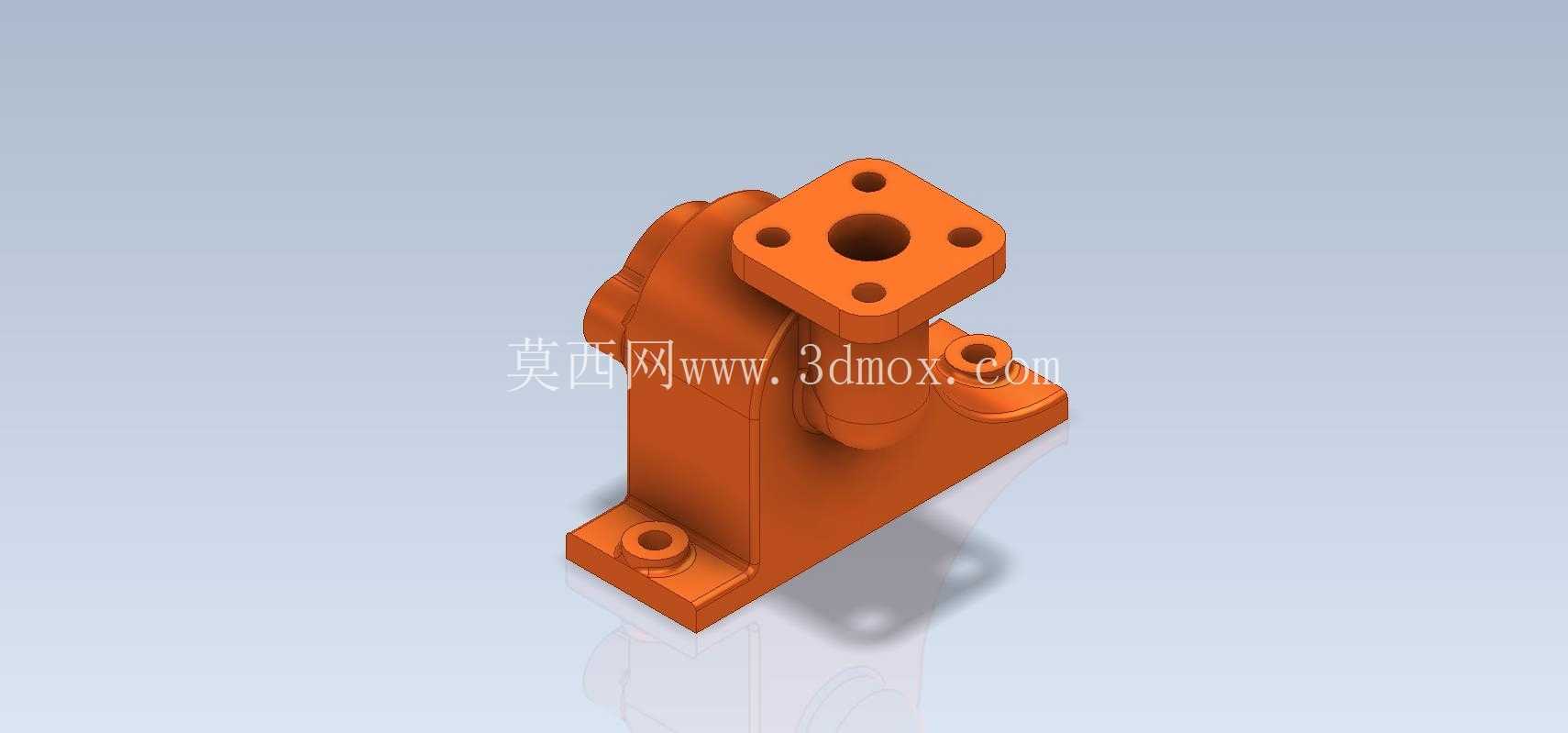

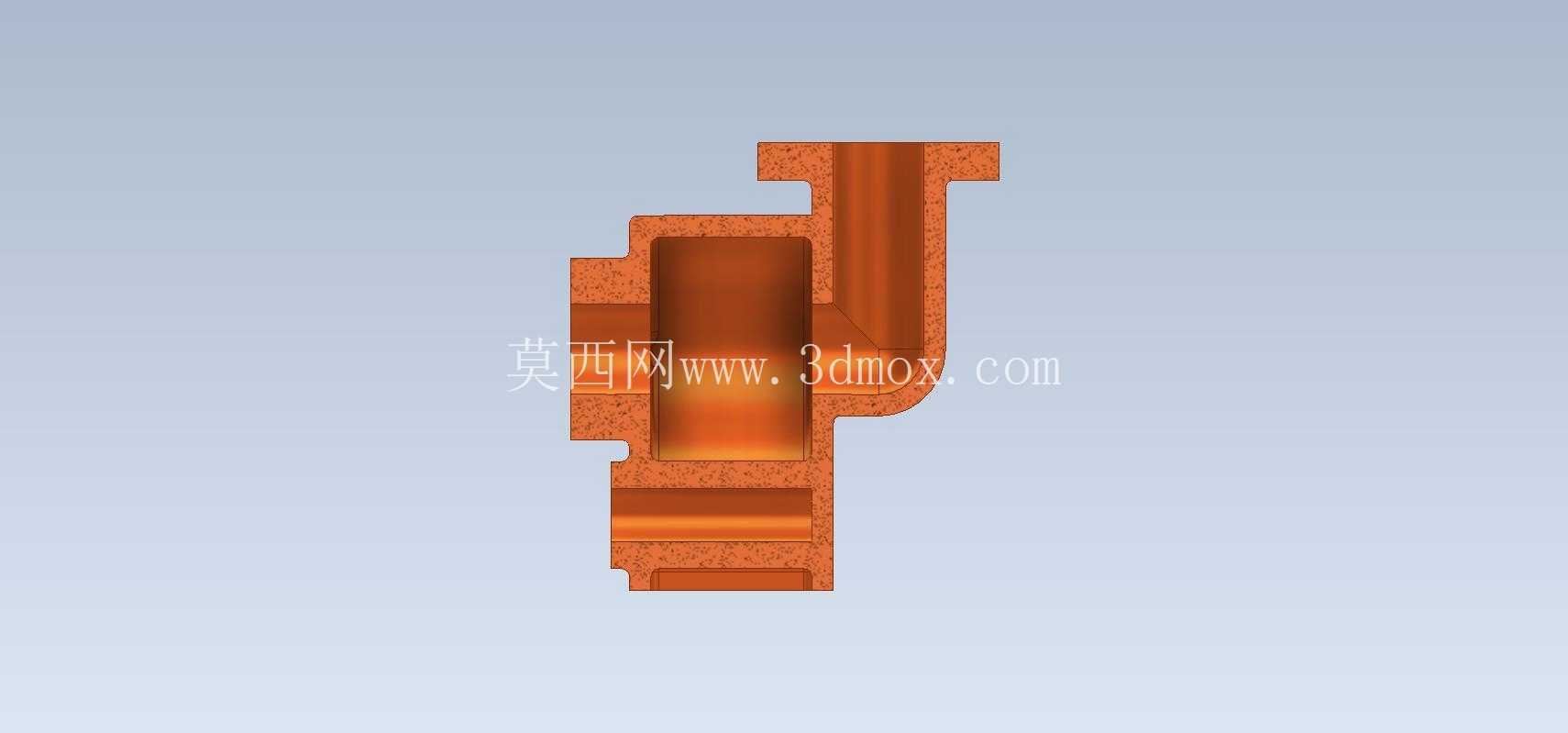

　　中部为一体化铸造成型的中空腔体结构，腔体侧壁预留了不同通径的侧向安装孔，部分孔位带有内螺纹预加工特征，可用于安装油嘴、定位销或者小型传感器接头，腔体内部的空腔用于容纳轴系、轴承或者小型传动齿轮，内壁的加工基准面与顶部法兰、底部安装面保持严格的形位公差要求，同轴度、垂直度公差均控制在IT7级精度范围内，可保证内部装配的传动部件运转时不会出现偏磨、卡滞问题。顶部采用方形四孔法兰结构，法兰中心为大尺寸通孔，可用于穿过传动轴或者连接外部输出端构件，四个安装孔均匀分布在法兰四角，孔位周边做了局部加厚处理，可承受法兰连接时的螺栓预紧力，避免法兰面受压变形。

　　设计过程中优先考虑了加工工艺性，所有外棱边均做了R2-R3的圆角过渡，既可以消除铸造过程中的应力集中点，也能避免装配过程中锐边划伤操作人员，所有安装孔的轴线均与对应安装面保持垂直，减少后续机加工的装夹次数，降低生产制造成本。从安装边界来看，底部安装孔的中心距适配常规100mm间距的型材安装槽，也可直接固定在厚度10mm以上的钢板安装基面上，顶部法兰的安装孔中心距为60mm，可直接匹配市面常见的小型轴承端盖、传动连接座的安装尺寸，侧向孔位的高度距离底部安装面为45mm，预留了足够的操作空间用于接头、管路的装配作业，整体构件的总高度控制在120mm以内，不会占用过多的设备内部安装空间，适配紧凑型设备的布局需求。

　　在实际选型应用中，该构件可作为小型带轮传动机构的轴承座使用，也可作为气动执行元件的安装基座，还能在小型物料分拣设备中作为摆动轴的支撑座使用，不同应用场景下仅需根据实际载荷需求调整对应安装孔的配合精度，无需大幅修改整体结构，具备较强的通用适配性。建模过程中对所有配合面均做了拔模斜度处理，拔模角度设置为1.5度，完全适配砂型铸造或者压铸的生产工艺要求，不需要额外做工艺补正即可直接用于生产开模，腔体内部的壁厚保持均匀，差值控制在1mm以内，可有效避免铸造过程中出现缩孔、砂眼等缺陷，提升成品合格率。
