多接口异形连通基座结构设计

　　该零件属于小型流体或气路系统中的集成式连通支撑构件，常见于小型自动化设备的气路分配单元、小型液压控制回路的集成安装座，或是实验台架上的介质转接支撑结构，在实际产线中也可作为小型工装的气路集成基座使用，承担介质分流、元件安装支撑、管路转接的多重作用。从结构设计逻辑来看，整个零件采用一体化铸造成型后再做机加工的工艺路线，主体沿斜向延伸的长条形基座作为核心承载结构，底部的弧形过渡底座既可以增大与安装面的接触面积，降低安装面的局部压应力，也能避免直角结构带来的应力集中问题，在承受侧向管路拉力时，弧形过渡结构可以将应力均匀分散到整个基座截面，不会出现直角处的应力断裂风险。

　　零件上分布的三个带孔凸台分别承担不同的功能：最高处的竖直凸台为介质主输入接口，内孔贯穿至基座内部的连通流道，凸台顶端的平面为密封面，加工时需要保证平面度以配合密封垫实现端面密封，凸台侧面的加厚结构是为了抵消接口拧入管接头时的周向扭力，避免凸台根部断裂；中部斜向布置的凸台为第一输出接口，角度匹配对应外接元件的安装方向，省去了额外的弯管转接零件，减少了管路泄漏点；基座前端的方形凸台为第二输出接口，同时该凸台带有安装通孔，可直接通过螺栓将整个基座固定在安装面板上，实现安装固定与介质输出的功能集成，减少了额外的安装耳结构，压缩了整体占用空间。

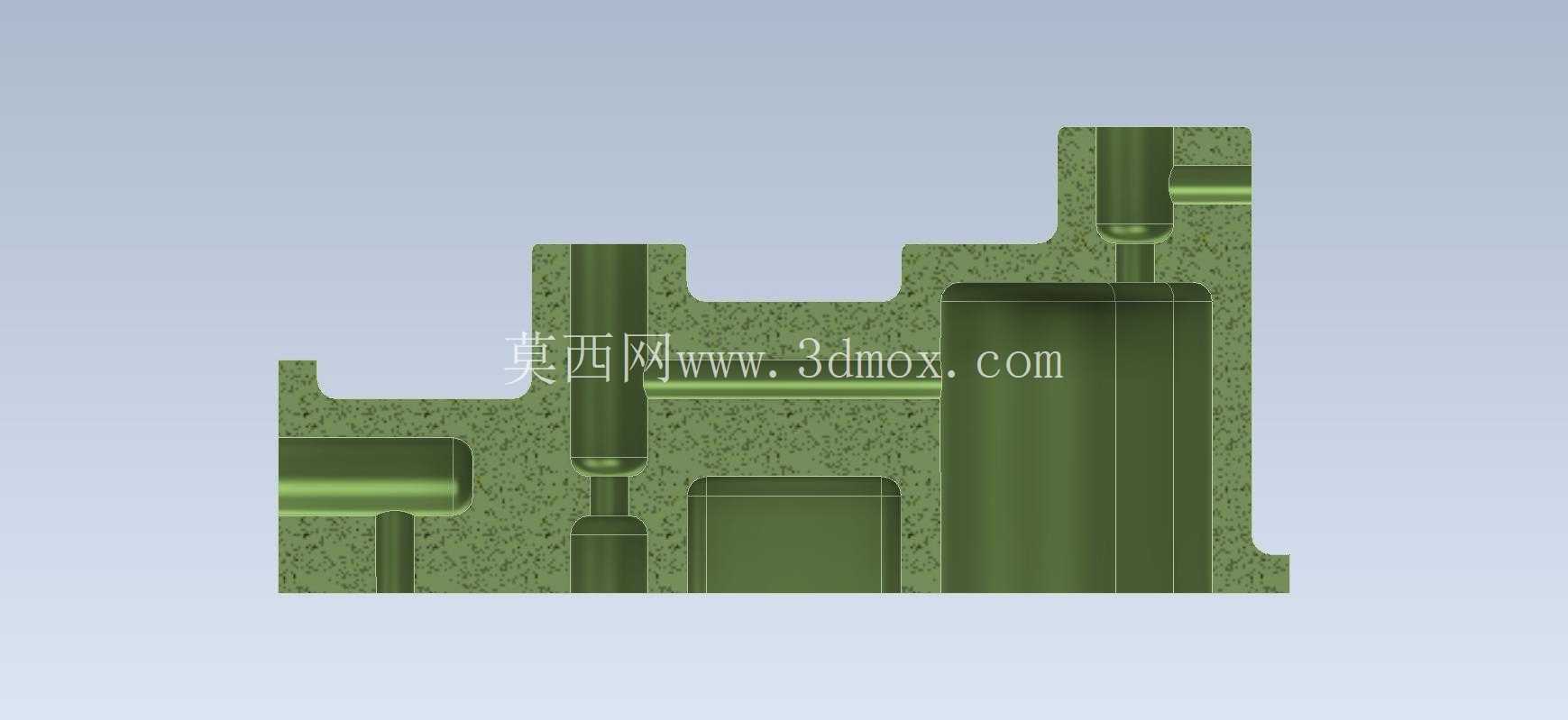

　　在安装边界设计上，整个零件的最大外轮廓沿长轴方向延伸，底部安装面的两个固定孔位间距经过匹配计算，可适配标准的20mm间距安装孔系，安装时不需要额外打孔适配，直接固定在标准铝型材面板或设备安装板上即可；所有接口的内孔直径统一匹配常用的6mm快插接头规格，不需要额外做变径转接，现场装配时可直接插入标准气管完成管路连接。设计过程中重点考量了流道的连通平顺性，内部流道在三个接口的交汇处做了圆弧过渡处理，避免直角流道带来的介质压损，对于气路应用场景来说，这种过渡可以降低气流通过时的紊流噪音，也能减少杂质在流道拐角处的堆积；所有凸台与主体连接的位置都做了圆角过渡，既符合铸造工艺的拔模要求，避免铸造时出现缺料、冷隔缺陷，也能提升结构的抗疲劳强度，在长期承受管路振动的工况下，不会出现根部开裂的问题。

　　零件的壁厚设计保持均匀，整体壁厚控制在3mm左右，既满足0.8MPa工作压力下的强度要求，也不会因为壁厚过大导致零件重量增加、材料浪费，同时均匀的壁厚可以避免铸造时出现缩孔、缩松缺陷，提升成品率。在实际应用场景中，这类集成式连通基座可以替代传统的多个三通接头加安装支架的组合方案，将原本需要多个零件组装的结构整合为单一零件，不仅减少了装配工作量，也减少了接头数量，降低了整个气路或液路系统的泄漏概率，在小型自动化设备的紧凑安装空间内，这种一体化结构的优势尤为明显，可以在有限的空间内完成多路介质的分配与元件支撑，不需要预留额外的接头安装操作空间。建模过程中需要重点关注各个凸台的角度位置、内孔的同轴度、安装面的平面度，以及内部流道的连通完整性，避免出现流道堵死、接口错位的问题，所有机加工面的粗糙度要求控制在Ra3.2即可满足密封与安装需求，非加工面保持铸造表面状态即可，不需要额外做表面处理，若应用在有腐蚀的工况下，可根据需求做阳极氧化或镀锌处理提升耐腐蚀性。
